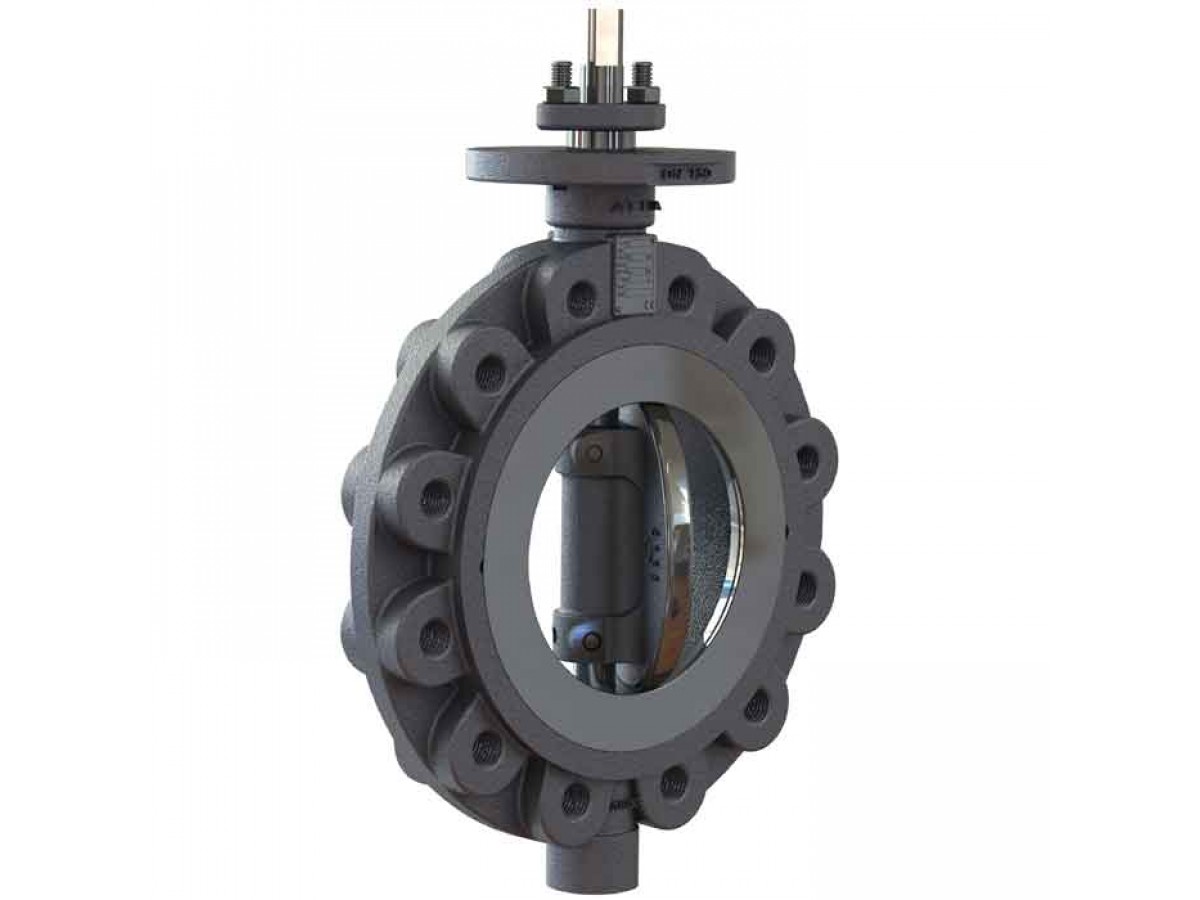

Vridspjäll - Kolfiberstål - Lug-typ & Tapped, PTFE-belagd
Detta högpresterande vridspjäll har designats och testats för att uppfylla eller överträffa de flesta av branschens allmänna standarder. Den dubbla excentriska offseten ger det erbjudna kolfiberstål vridspjället av Lug-typ ett lågt driftmoment.
Detta Lugged kolfiberstål vridspjäll har ett enkelt utbytbart bultfritt liner-system. Vridspjället i kolfiberstål är utrustat med en skivstoppare för att förhindra rörelse.
Dimensioner av kolfiberstål vridspjället:
- Storlek: DN 50 till DN 400
- Ändar: Kan monteras mellan BS4504 PN10/16, ANSI150/300 & JIS 5/10K Flänsar*
Specifikationer:
- Typ av ventil: Kolfiberstål dubbel excentrisk vridspjäll av Lug-typ
- Lugged kolfiberstål vridspjäll min Temperatur: -10°C
- Lugged kolfiberstål vridspjäll max Temperatur: +230°C
- Max Tryck: 16 bar (storlekar 2” till 12”), 10 bar (storlekar 14” till 20”)
- Aktuator monteringsplatta enligt ISO 5211 – DIN
- ISO 5211 topp för direkt montering av aktivering • Levereras med bar axel som standard**
- Ansikte till ansikte enligt EN558-1 serie 20
Material:
- Vridspjäll - Kolfiberstål Lug-typ - Högpresterande - PTFE-belagd.
- Skiva: Rostfritt stål (CFM8)
- Säte: PTFE-R
- Stam: Rostfritt stål (1.4418)
- Beläggning: Svart.
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| A | 269 | 294 | 310 | 340 | 398 | 417 | 503 | 568 | 638 | 731 | 808 |
| B | 91 | 101 | 107 | 115 | 155 | 164 | 195 | 230 | 260 | 308 | 354 |
| C | 108 | 123 | 133 | 155 | 173 | 183 | 218 | 253 | 278 | 318 | 354 |
| D | 45 | 45 | 45 | 45 | 45 | 45 | 55 | 55 | 60 | 60 | 60 |
| E | 12 | 12 | 12 | 12 | 17 | 17 | 19 | 22 | 27 | 30 | 30 |
| F | 70 | 70 | 70 | 70 | 100 | 100 | 120 | 120 | 140 | 140 | 140 |
| G | 90 | 90 | 90 | 90 | 110 | 110 | 140 | 140 | 160 | 160 | 160 |
| H | 153 | 168 | 178 | 200 | 218 | 228 | 273 | 303 | 338 | 378 | 394 |
| K | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 78 | 92 | 102 |
| L | 44 | 61 | 74 | 93 | 119 | 138 | 190 | 239 | 277 | 330 | 374 |
| I (ISO 5221) | F05/07 | F05/07 | F05/07 | F05/07 | F07/10 | F07/10 | F12 | F12 | F10/12/14 | F10/12/14 | F10/12/14 |
| n x O | 4 x M8 | 4 x M8 | 4 x M8 | 4 x M8 | 4 x M10 | 4 x M10 | 4 x M12 | 4 x M12 | 4 x M16 | 4 x M16 | 4 x M20 |
| Moment (Nm)* | 25 | 37.5 | 43.75 | 60 | 78.75 | 118.75 | 275 | 437.5 | 625 | 837.5 | 1312.5 |
| Vikt Kg | 6.5 | 7 | 8.7 | 10.5 | 15 | 18 | 26 | 44 | 68 | 98 | 125 |
| Valves Specification | |
| Aktivering | ISO toppfläns, Elektrisk ställdon, Pneumatisk eller hydraulisk ställdon, växellåda; handtag; |
| Anslutning | för montering mellan BS4504 PN10/16, ANSI150/300 & JIS 5/10K flänsar* |
| DN | 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400 |
| Kropp | Kolfiberstål |
| PN: | PN10/16 & ANSI 150: 16 Bar, JIS 5/20K: 20 Bar |
| Tätningsmaterial | PTFE-fodring |
| Tmax | -10°C till 230°C |
| Ventiltyp | Lug |
| General specification | |
| Tillämpningar: | Luft • Inert gas • Olja • Process • Havsvatten • Ånga • Vatten |
| Teknisk datablankett | Butterfly Valve - Carbon Steel - Lug type - High-Performance - PTFE Lined |
Användningsområden
- Industri
- Automotive
- Marin
Vanliga frågor
Vad är det maximala trycket för denna ventil?
Vilka material används i konstruktionen?
Är ventilen lämplig för livsmedelsapplikationer?
Fjärilsventil - Kolfiberstål - Lugtyp & Tappad, PTFE Belagd
- Varumärke: UK
- Produktkod: Butterfly valve JV97
- Tillgänglighet: ✅I lager
