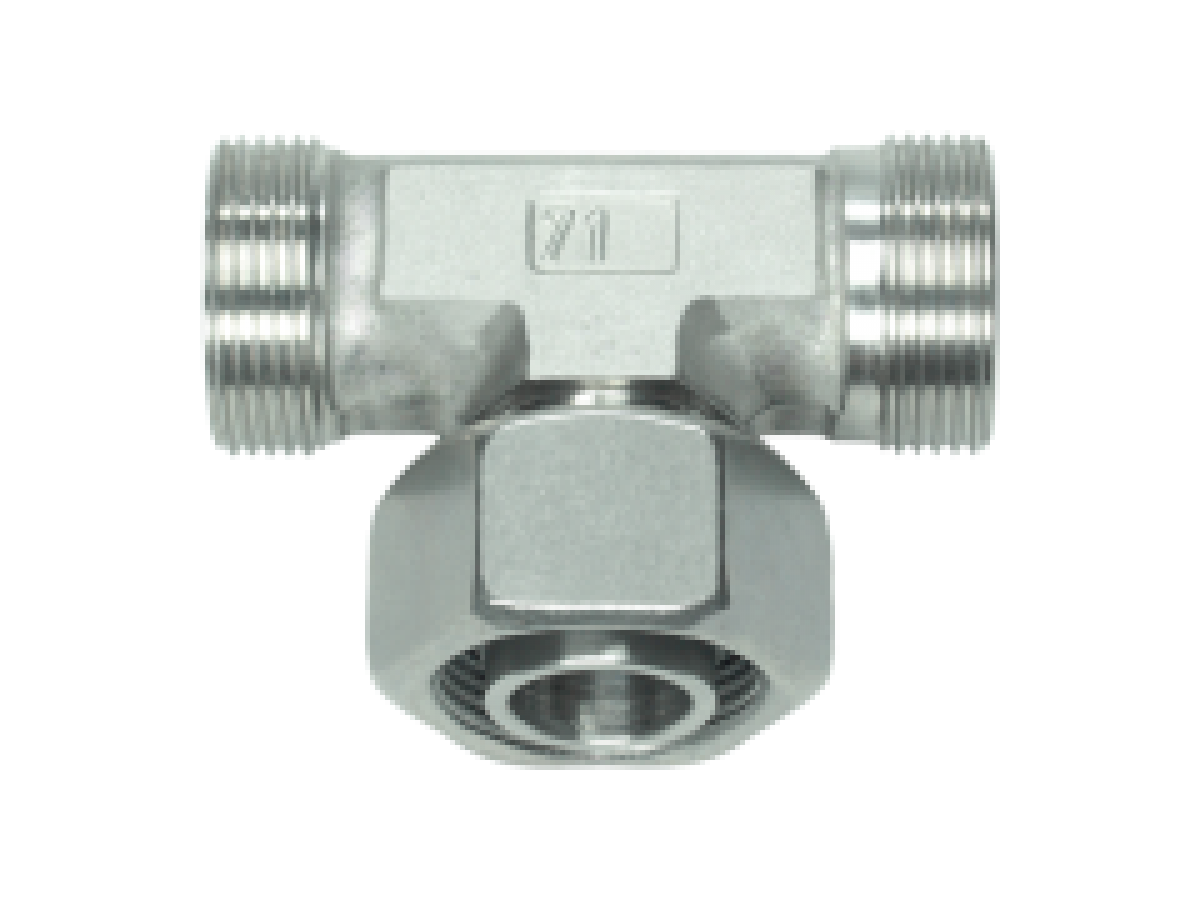

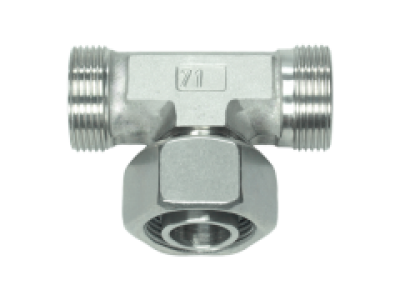

DIN2353 Skärring - Hane Typ - Förmonterad - SC - Svängbar Grenrör
- Svängbar Grenrör
- Hane Typ - Förmonterad
- Port D1 är förmonterad. Slutmontering i lämplig kropp med cirka 1/2 varv bortom punkten av tydligt märkbar motstånd.
| Tryck | Rör O.D. | Gänga | Order-Kod |
|---|---|---|---|
| Serie L | |||
| 315 | 6 | M 12 x 1,5 | EVT-L-06-OMD |
| 315 | 8 | M 14 x 1,5 | EVT-L-08-OMD |
| 315 | 10 | M 16 x 1,5 | EVT-L-10-OMD |
| 315 | 12 | M 18 x 1,5 | EVT-L-12-OMD |
| 315 | 15 | M 22 x 1,5 | EVT-L-15-OMD |
| 315 | 18 | M 26 x 1,5 | EVT-L-18-OMD |
| 160 | 22 | M 30 x 2 | EVT-L-22-OMD |
| 160 | 28 | M 36 x 2 | EVT-L-28-OMD |
| 160 | 35 | M 45 x 2 | EVT-L-35-OMD |
| 160 | 42 | M 52 x 2 | EVT-L-42-OMD |
| Serie S | |||
| 630 | 6 | M 14 x 1,5 | EVT-S-06-OMD |
| 630 | 8 | M 16 x 1,5 | EVT-S-08-OMD |
| 630 | 10 | M 18 x 1,5 | EVT-S-10-OMD |
| 630 | 12 | M 20 x 1,5 | EVT-S-12-OMD |
| 630 | 14 | M 22 x 1,5 | EVT-S-14-OMD |
| 400 | 16 | M 24 x 1,5 | EVT-S-16-OMD |
| 400 | 20 | M 30 x 2 | EVT-S-20-OMD |
| 400 | 25 | M 36 x 2 | EVT-S-25-OMD |
| 400 | 30 | M 42 x 2 | EVT-S-30-OMD |
| 250 | 38 | M 52 x 2 | EVT-S-38-OMD |
| General specification | |
| Material: | Rostfritt stål 1.4571 |
| Standard | DIN 2353 / -DIN-EN-ISO-8434-1 |
Användningsområden
- Industri
- Fordon
- Marin
Vanliga frågor
Vad är den maximala tryckkapaciteten?
Vilken rördimension är kompatibel?
Vad är gängstandard?
