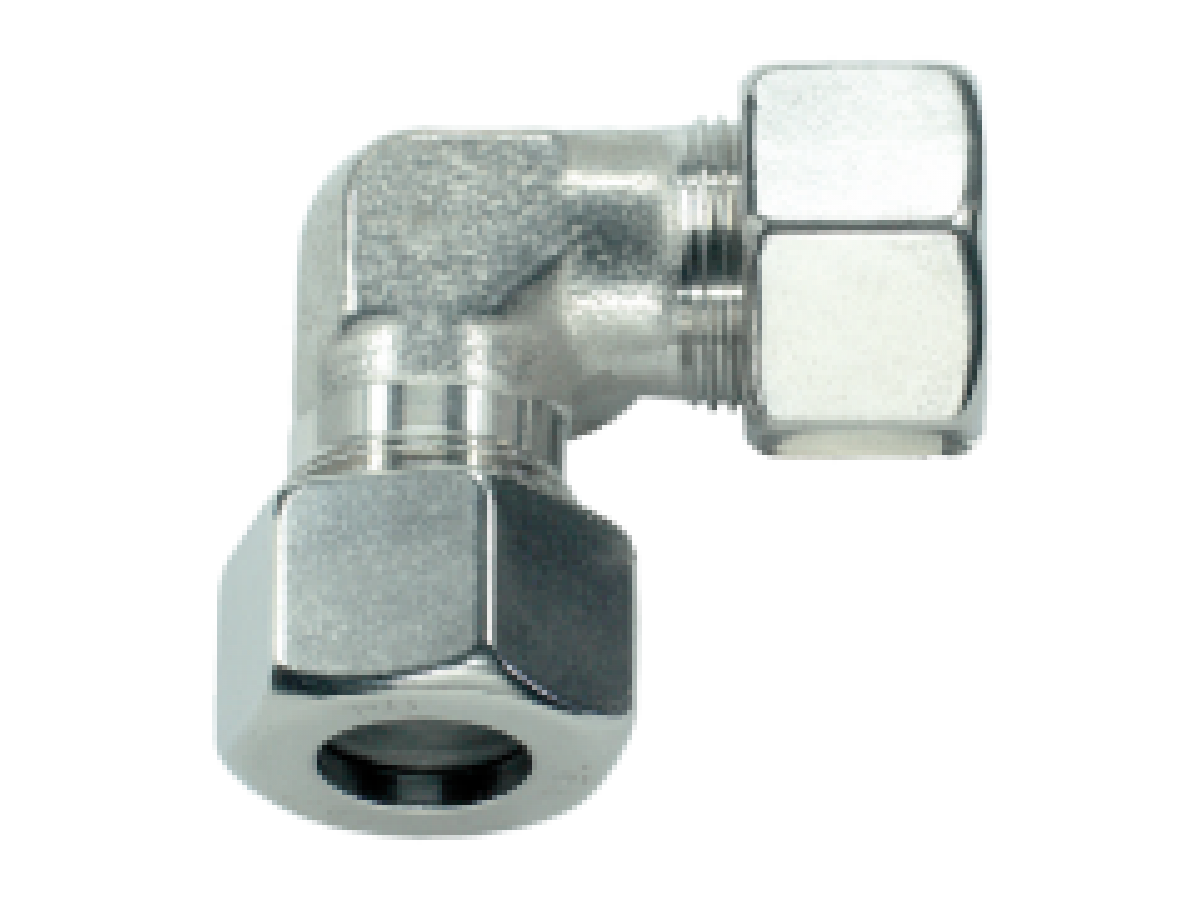

Agujero de corte DIN2353 - WV - Codos en ángulo recto - Estándar

Presión	Diámetro exterior del tubo	Dimensiones aproximadas				Código de pedido
PN	D1	L1	L2	SW2	SW3
Serie LL
100	4	21	11,0	9	10	WV-LL-04
100	6	21	9,5	9	12	WV-LL-06
100	8	23	11,5	12	14	WV-LL-08
Serie L
500	6	27	12,0	12	14	WV-L-06
500	8	29	14,0	12	17	WV-L-08
500	10	30	15,0	14	19	WV-L-10
400	12	32	17,0	17	22	WV-L-12
400	15	36	21,0	19	27	WV-L-15
400	18	40	23,5	24	32	WV-L-18
250	22	44	27,5	27	36	WV-L-22
250	28	47	30,5	36	41	WV-L-28
250	35	56	34,5	41	50	WV-L-35
250	42	63	40,0	50	60	WV-L-42
Serie S
800	6	31	16,0	12	17	WV-S-06
800	8	32	17,0	14	19	WV-S-08
800	10	34	17,5	17	22	WV-S-10
630	12	38	21,5	17	24	WV-S-12
630	14	40	22,0	19	27	WV-S-14
630	16	43	24,5	24	30	WV-S-16
420	20	48	26,5	27	36	WV-S-20
420	25	54	30,0	36	46	WV-S-25
420	30	62	35,5	41	50	WV-S-30
420	38	72	41,0	50	60	WV-S-38

Especificaciones generales
Material:	Acero Inoxidable 1.4571
Estándar	DIN 2353 / -DIN-EN-ISO-8434-1

Aplicaciones

Industria
Automotriz
Marítimo

Preguntas Frecuentes

¿Cuál es la presión máxima que soporta?

La presión máxima es de 100 PN.

¿Qué tamaños de tubo están disponibles?

Los tamaños disponibles son 4 mm y 6 mm de diámetro exterior.

¿Cuál es el código de pedido para el tamaño de 6 mm?

El código de pedido para el tamaño de 6 mm es WV-LL-06.

Consejo de Experto: Asegúrese de seleccionar el tamaño correcto del tubo para garantizar un sellado adecuado y evitar fugas.

+ Bewertung

Mein Name

Meine Bewertung

Hinweis: HTML ist nicht verfügbar!

Bewertung Weniger Gut Gut

Anillo de corte DIN2353 - WV - codos iguales - estándar

Hersteller Germany
Artikelnr. WV - Equal Elbows - Standard 8.24
Verfügbarkeit ✅Disponible

Verfügbare Optionen

Código de Pedido - de la tabla de la izquierda

Menge

0 Bewertungen / + Bewertung

From: 13.00 € (Ref. price)
