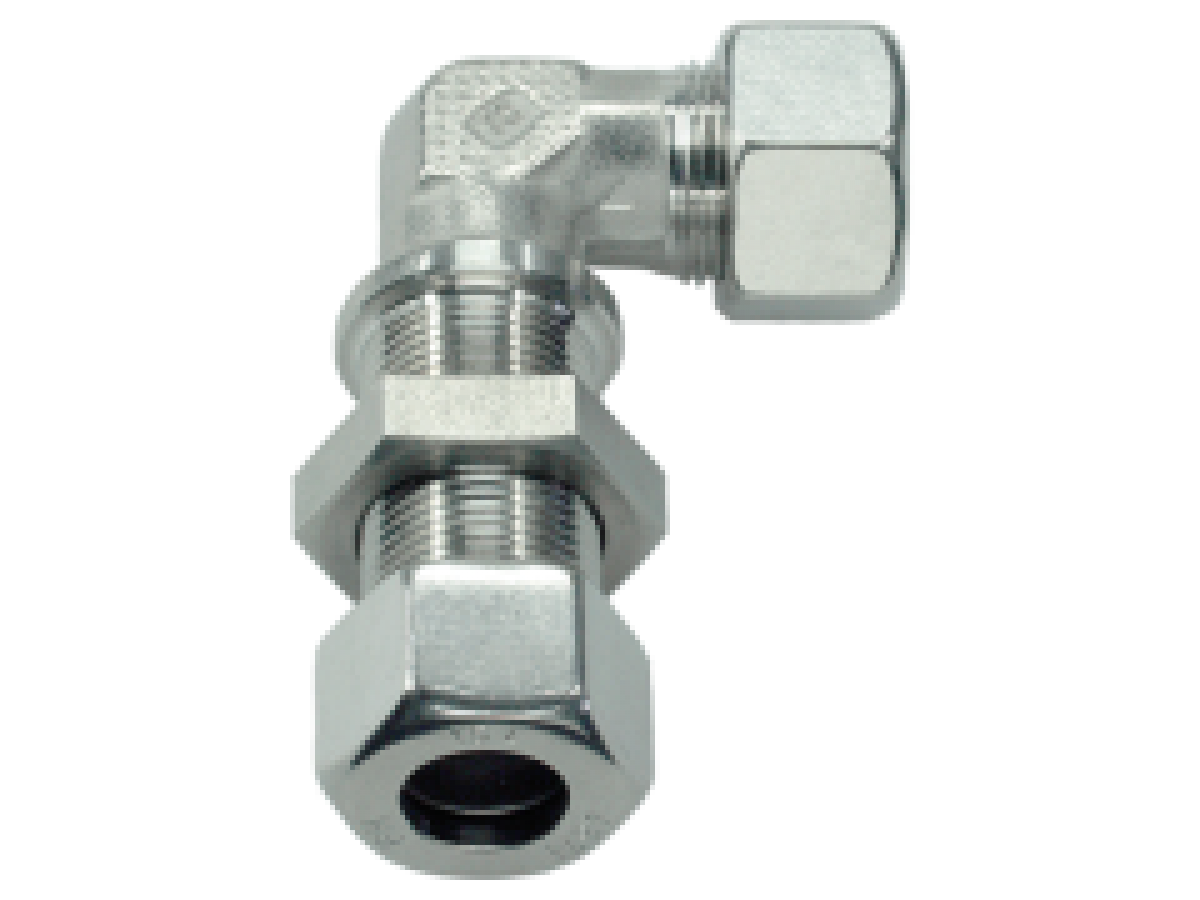

DIN2353 Anillo de corte - WSV - Codos de mamparo - SC

Acopladores de codo de mamparo

Presión	Diámetro exterior del tubo	Rosca	Dimensiones aproximadas								Código de pedido
PN	D1	G	L1	L2	L3	L4	L5	SW2	SW3	SW4
Serie L
315	6	M 12 x 1,5	27	12,0	14	42	27,0	12	14	17	WSV-L-06-SC
315	8	M 14 x 1,5	29	14,0	17	42	27,0	12	17	19	WSV-L-08-SC
315	10	M 16 x 1,5	30	15,0	18	43	28,0	14	19	22	WSV-L-10-SC
315	12	M 18 x 1,5	32	17,0	20	44	29,0	17	22	24	WSV-L-12-SC
315	15	M 22 x 1,5	36	21,0	23	46	31,0	19	27	30	WSV-L-15-SC
315	18	M 26 x 1,5	40	23,5	24	49	32,5	24	32	36	WSV-L-18-SC
160	22	M 30 x 2	44	27,5	30	51	34,5	27	36	41	WSV-L-22-SC
160	28	M 36 x 2	47	30,5	34	52	35,5	36	41	46	WSV-L-28-SC
160	35	M 45 x 2	56	34,5	39	58	36,5	41	50	55	WSV-L-35-SC
160	42	M 52 x 2	63	40,0	43	59	36,0	50	60	65	WSV-L-42-SC
Serie S
630	6	M 14 x 1,5	31	16,0	17	44	29,0	12	17	19	WSV-S-06-SC
630	8	M 16 x 1,5	32	17,0	18	44	29,0	14	19	22	WSV-S-08-SC
630	10	M 18 x 1,5	34	17,5	20	46	29,5	17	22	24	WSV-S-10-SC
630	12	M 20 x 1,5	38	21,5	21	47	30,5	17	24	27	WSV-S-12-SC
630	14	M 22 x 1,5	40	22,0	23	50	32,0	19	27	30	WSV-S-14-SC
400	16	M 24 x 1,5	43	24,5	24	50	31,5	24	30	32	WSV-S-16-SC
400	20	M 30 x 2	48	26,5	30	55	33,5	27	36	41	WSV-S-20-SC
400	25	M 36 x 2	54	30,0	34	59	35,0	36	46	46	WSV-S-25-SC
400	30	M 42 x 2	62	35,5	39	64	37,5	41	50	50	WSV-S-30-SC
315	38	M 52 x 2	72	41,0	43	68	37,0	50	60	65	WSV-S-38-SC

Especificaciones generales
Material:	Acero Inoxidable 1.4571
Estándar	DIN 2353 / -DIN-EN-ISO-8434-1

Aplicaciones

Industria
Automotriz
Marítimo

Preguntas Frecuentes

¿Cuál es la presión máxima de operación?

La presión máxima de operación es de 315 PN.

¿Qué tamaños de tubo son compatibles?

Es compatible con tubos de 6 mm de diámetro exterior.

¿Qué tipo de rosca tiene?

La rosca es M 12 x 1,5.

Consejo de Experto: Asegúrese de utilizar las herramientas adecuadas para la instalación y mantenimiento de las conexiones para garantizar un rendimiento óptimo.

Escribe opinión

Su Nombre

Su Opinión

Nota: No se permite HTML!

Clasificación Malo Bueno

Anillo de corte DIN2353 - WSV - Codos pasamuros - SC

Marca: Germany
Referencia: WSV - Bulkhead Elbows - SC 8.46
Disponibilidad: ✅Disponible

Opciones Disponibles

Código de Pedido - de la tabla de la izquierda

Cantidad

0 opiniones / Escribe opinión

From: 6.00 € (Ref. price)
