Mandlig hingst lige
Lige han-studsfittings muliggør lige tilslutning af et enkelt metrisk rør til en hun-gevindport
Funktioner
- De lige hanboltfittings fås i serierne Extra-Light, Light og Heavy i henhold til ISO 8434-1 / DIN 2353.
- Egnet til nominelle tryk op til 800 bar (afhængigt af den nøjagtige type og størrelse)
- Designet med en firedobbelt sikkerhedsfaktor på det nominelle trykniveau
- De lige han-boltfittings er velegnede til næsten alle almindelige gevindtyper (f.eks. metrisk, BSP, NPT, UN/UNF)
- Specialgevindstørrelser, der afviger fra standarderne, er tilgængelige på forespørgsel
- De lige han-boltfittings tilbydes med forskellige tætningstyper (metalliske, profiltætningsringe og o-ringe).
DIN2353 Skårering - BSP - Konisk - OMD - Hanboltkoblingshuse
DIN2353 Skærering - BSP - Konisk - OMD - Han Stud Koblingslegemer S-Serie Gevind: BSP - Konisk Andre springstørrelser på forespørgsel! (1) Trykgraderne er kun gyldige, hvis de kvindelige dele også har koniske gevind. Tryk Rør O.D. Gevind Bestillingskode (1) PN D1 G Serie S 630 6 R 1/8" keg GE-S-06-R 1/8"-k-OMD 630 6 R 1/4" keg GE-S-06-R 1/4"..
DIN2353 Skårering - BSP - Konisk - OMD - Hanboltkoblingshuse
DIN2353 Skærering - BSP - Konisk - OMD - Han Stud Koblingskroppe Han Stud Koblingskroppe LL- og L-Serie Gevind: BSP - Konisk Andre springstørrelser på forespørgsel! Tryk Rør O.D. Gevind Ordre-Kode PN D1 G Serie LL 100 4 R 1/8" keg GE-LL-04-R 1/8"-k-OMD 100 6 R 1/8" keg GE-LL-06-R 1/8"-k-OMD 100 6 R 1/4" keg GE-LL-06-R 1..
DIN2353 Skårering - BSP - Konisk - SC - Han-boltkoblinger
DIN2353 Skærering - BSP - Konisk - SC - Han Stud Koblinger Han Stud Koblinger S-Serie Gevind: BSP - Konisk Andre springstørrelser på forespørgsel! (1) Trykgrænserne er kun gyldige, hvis de kvindelige dele også har koniske gevind. Tryk Rør O.D. Gevind Ca. Dimensioner Bestillingskode (1) PN D1 G L1 L2 i SW1 SW3 Serie S 63..
DIN2353 Skårering - BSP - Konisk - SC - Han-boltkoblinger
DIN2353 Skærering - BSP - Konisk - SC - Han Stud Koblinger Han Stud Koblinger L-Serie Gevind: BSP - Konisk Andre springstørrelser på forespørgsel! Tryk Rør O.D. Gevind Ca. Dimensioner Bestillingskode PN D1 G L1 L2 i SW1 SW3 Serie L 315 6 R 1/8" keg 30 15,0 8 14 14 GE-L-06-R 1/8"-k-SC ..
DIN2353 Skårering - BSP - Parallel - B - OMD - Han-boltkoblingshuse
DIN2353 Skærering - BSP - Parallel - B - OMD - Han Stud Koblingskroppe Han Stud Koblingskroppe LL- og L-Serie Gevind: BSP - Parallel wd = Tætning ved en Elastomer Profileret Ring - Viton Tryk Rør O.D. Gevind Ordre-Kode PN D1 G Serie LL 100 4 G 1/8" GE-LLR-04-G 1/8"-OMD 100 6 G 1/8" GE-LLR-06-G 1/8"-OMD 100 8 G 1/8" GE-L..
DIN2353 Skårering - BSP - Parallel - B - SC - Hankobling
DIN2353 Skærering - Meter - Konisk - SC Stud Gren T-stykker L- og S-Serie Gevind: Meter - Konisk Tryk Rør O.D. Gevind Ca. Dimensioner Ordre-Kode PN D1 G L1 L2 L3 i SW2 SW3 Serie L 315 6 M 10 x 1 keg 27 12,0 20 8 12 14 TE-L-06-M 10x1-k-SC 315 8 M 12 x 1,5 keg ..
DIN2353 Skårering - BSP - Parallel - B - SC - Stiftbøjninger
DIN2353 Skærering - BSP - Parallel - OMD Stud Albuer Tryk Rør O.D. Gevind Ca. Dimensioner Ordre-Kode PN D1 G L1 L2 L3 i SW2 SW3 Serie L 315 6 M 10 x 1 keg 27 12,0 20 8 12 14 WE-L-06-M 10x1-k-SC 315 8 M 12 x 1,5 keg 29 14,0 26 12 12 17 WE-L-..
DIN2353 Skårering - BSP - Parallel - OMD - Stiftbøjninger
DIN2353 Skærering - BSP - Parallel - B - OMD Hankoblinger S-Serie Gevind: BSP - Parallel Tætning ved Tætningsskulder Form B Tryk Rør O.D. Gevind Ca. Dimensioner Bestillingskode PN D1 G L1 L2 i SW1 SW3 Serie L 315 6 G 1/8" 36,0 19,0 12,0 14 14 ..
DIN2353 Skårering - Metrisk - Parallel - B - OMD - Hanboltkoblinger
DIN2353 Skærering - Meter - Parallel - B - OMD - Han Stud Koblinger Han Stud Koblinger L-Serie Gevind: Meter - Parallel Tætning ved Tætningsskulder Form B Tryk Rør O.D. Gevind Ordre-Kode PN D1 G Serie L 315 6 M 10 x 1 GE-L-06-M 10x1-OMD 315 6 M 12 x 1,5 GE-L-06-M 12x1,5-OMD 315 6 M 14 x 1,5 GE-L-06-M 14x1,5-OMD ..
DIN2353 Skårering - Metrisk - Parallel - B - SC - Hanboltkoblinger L-serien
DIN2353 Skærering - Meter - Parallel - B - SC - Han Stud Koblinger L-Serie Han Stud Koblinger L-Serie Gevind: Meter - Parallel Tætning ved Tætningsskulder Form B Tryk Rør O.D. Gevind Ca. Dimensioner Bestillingskode PN D1 G L1 L2 i SW1 SW3 Serie L 315 6 M 10 x 1 23,0 8,5 8 14 14 GE-L-06-M 10x1-SC 315..
DIN2353 Skårering - Metrisk - Parallel - B SC - Hanboltkoblinger - S-serien
DIN2353 Skærering - Meter - Parallel - B SC - Han Stud Koblinger - S-Serie Han Stud Koblinger S-Serie Gevind: Meter - Parallel Tætning ved Tætningsskulder Form B Tryk Rør O.D. Gevind Ca. Dimensioner Bestillingskode PN D1 G L1 L2 i SW1 SW3 Serie S 630 6 M 12 x 1,5 28,0 13,0 12 17 17 GE-S-06-M 12x1,5-SC ..
DIN2353 Skårering - Metrisk - Parallel - wd - SC - Hanboltkoblinger - S-serien
DIN2353 Skærering - Meter - Parallel - wd - SC - Han Stud Koblinger - S-Serie Han Stud Koblinger S-Serie Gevind: Meter - Parallel wd = Tætning ved en Elastomer Profileret Ring - Viton Tryk Rør O.D. Gevind Ca. Dimensioner Bestillingskode PN D1 G L1 L2 i SW1 SW3 Serie S 800 6 M 12 x 1,5 28,0 13,0 12 17 17 GE-S..

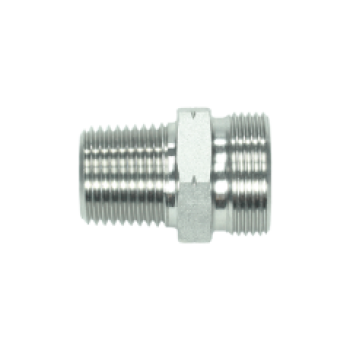

DIN2353 Skårering - NPT - OMD - Hanboltkoblingshuse
DIN2353 Skærering - NPT - OMD - Han Stud Koblingslegemer Han Stud Koblingslegemer LL- og L-Serie Gevind: NPT Andre springstørrelser på forespørgsel! Tryk Rør O.D. Gevind Ordre-Kode PN D1 G Serie LL 100 4 1/8" NPT GE-LL-04-1/8"-NPT-OMD 100 6 1/8" NPT GE-LL-06-1/8"-NPT-OMD 100 8 1/8" NPT GE-LL-08-1/8"-NPT-OMD 100 8 1/4" NPT GE-L..

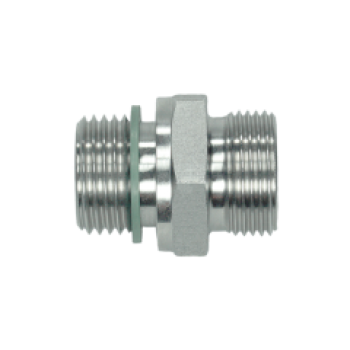

DIN2353 Skårering - Whitworth - Parallel - wd - OMD - Hanboltkoblingshuse
DIN2353 Skærering - Whitworth - Parallel - wd - OMD - Han Stud Koblingslegemer Han Stud Koblingslegemer LL- og L-Serie Gevind: BSP - Parallel wd = Tætning ved en Elastomer Profileret Ring - Viton Tryk Rør O.D. Gevind Bestillingskode PN D1 G Serie LL 100 4 G 1/8" GE-LLR-04-G 1/8"-wd-OMD 100 6 G 1/8" GE-LLR-06-G 1/8"-wd-OMD 100 8 G 1/8" GE-LLR-08..
DIN2353 Skåring - Metrisk - Konisk - OMD - Hanboltkoblingshuse - LL- og L-serien
DIN2353 Skærering - Meter - Konisk - OMD - Han Stud Koblingslegemer - LL- og L-Serie Han Stud Koblingslegemer LL- og L-Serie Gevind: Meter - Konisk Tryk Rør O.D. Gevind Ordre-Kode Serie LL 100 4 M 6 x 1 keg GE-LL-04-M 6x1-k-OMD 100 4 M 8 x 1 keg GE-LL-04-M 8x1-k-OMD 100 4 M 10 x 1 keg GE-LL-04-M 10x1-k-OMD 100 6 M 6 x 1 keg GE-LL-06-M 6x1-k-OMD 100 6 ..
DIN2353 Skåring - Metrisk - Konisk - SC - Hanboltkoblinger
DIN2353 Skærering - Meter - Konisk - SC - Han Stud Koblinger Han Stud Koblinger L-Serie Gevind: Meter - Konisk Tryk Rør O.D. Gevind Ca. Dimensioner Bestillingskode Serie L 315 6 M 10 x 1 keg 30,5 16,0 8 14 14 GE-L-06-M 10x1-k-SC 315 8 M 12 x 1,5 keg 35,0 20,0 12 17 17 GE-L-08-M 12x1,5-k-SC 315 10 M 14 x 1,5 keg 36,0 21,0 12 17 19 ..
DIN2353 Skåring - Metrisk - Parallel - B - OMD - Hanboltkoblingshuse
DIN2353 Skærering - Meter - Parallel - B - OMD - Han Stud Koblingslegemer Han Stud Koblingslegemer S-Serie Gevind: Meter - Parallel Tætning ved Tætningsskulder Form B Tryk Rør O.D. Gevind Ordre-Kode Serie S 630 6 M 12 x 1,5 GE-S-06-M 12x1,5-OMD 630 6 M 14 x 1,5 GE-S-06-M 14x1,5-OMD 630 8 M 12 x 1,5 GE-S-08-M 12x1,5-OMD 630 8 M 14 x 1,5 GE-S-08-M 14x1,5-OMD ..
DIN2353 Skåring - Metrisk - Parallel - wd - OMD - Hanboltkoblingshuse
DIN2353 Skærering - Meter - Parallel - wd - OMD - Han Stud Koblingslegemer Han Stud Koblingslegemer S-Serie Gevind: Meter - Parallel wd = Tætning ved en Elastomer Profileret Ring - Viton Tryk Rør O.D. Gevind Ordre-Kode Serie S 800 6 M 12 x 1,5 GE-S-06-M 12x1,5-wd-OMD 800 6 M 14 x 1,5 GE-S-06-M 14x1,5-wd-OMD 800 8 M 12 x 1,5 GE-S-08-M 12x1,5-wd-OMD 800 8 M 14 x 1,5 ..
DIN2353 Skåring - Metrisk - Parallel - wd - OMD - Hanboltkoblingshuse
DIN2353 Skærering - Meter - Parallel - wd - OMD - Han Stud Koblingslegemer Han Stud Koblingslegemer L-Serie Gevind: Meter - Parallel wd = Tætning ved en Elastomer Profileret Ring - Viton Tryk Rør O.D. Gevind Ordre-Kode PN D1 G Serie L 500 6 M 10 x 1 GE-L-06-M 10x1-wd-OMD 500 6 M 12 x 1,5 GE-L-06-M 12x1,5-wd-OMD 500 6 M 14 x 1,5 GE-L-06-M 14x1,5..
DIN2353 Skåring - Metrisk - Parallel - wd - SC - Hanboltkoblinger
DIN2353 Skærering - Meter - Parallel - wd - SC - Han Stud Koblinger Han Stud Koblinger L-Serie Gevind: Meter - Parallel wd = Tætning ved en Elastomer Profileret Ring - Viton Tryk Rør O.D. Gevind Ca. Dimensioner Ordre-Kode PN D1 G L1 L2 i SW1 SW3 Serie L 500 6 M 10 x 1 23,0 8,5 8 14 14 GE-L-06-M 10x1-wd-SC ..
Hvad er de tekniske specifikationer for lige han-studsfittings?
De lige han-studsfittings er designet i henhold til ISO 8434-1 / DIN 2353 og tilbydes i serierne Extra-Light, Light og Heavy. De er egnet til nominelle tryk op til 800 bar, afhængig af den nøjagtige type og størrelse. Derudover er de designet med en firedobbelt sikkerhedsfaktor på det nominelle trykniveau.
Hvilke gevindtyper er de lige han-boltfittings kompatible med?
De lige han-boltfittings er velegnede til næsten alle almindelige gevindtyper, herunder metrisk, BSP, NPT, og UN/UNF. Specialgevindstørrelser, der afviger fra standarderne, kan også leveres på forespørgsel.
Hvilke tætningstyper kan anvendes med lige han-boltfittings?
De lige han-boltfittings tilbydes med forskellige tætningstyper såsom metalliskeprofiltætningsringe, og o-ringe. Det er vigtigt at vælge den rigtige tætningstype baseret på applikationen for at sikre optimal tæthed og sikkerhed.
