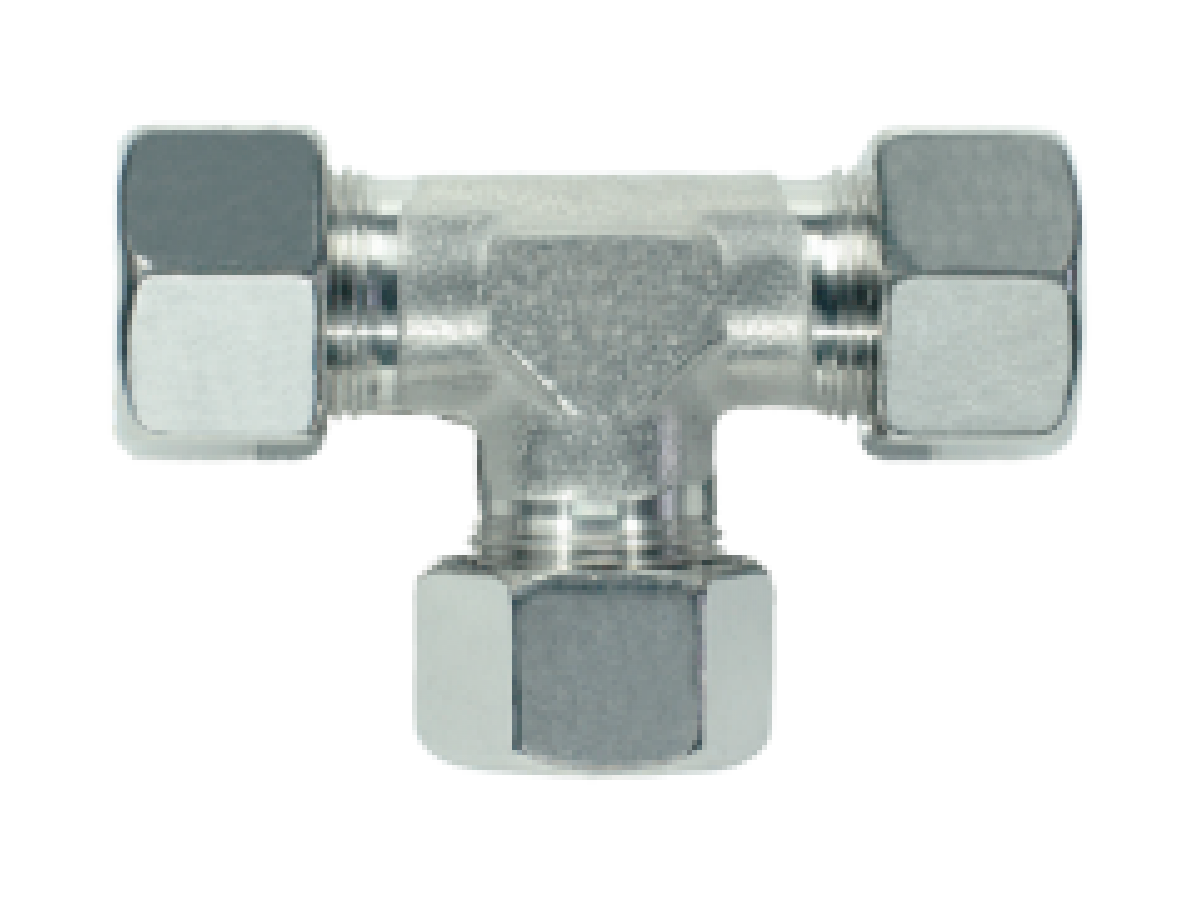

DIN2353 Kesme halkası - TV - Eşit T-ler - SC
| Basınç | Borunun D.Ç. | Yaklaşık Boyutlar | Sipariş Kodu | ||||
|---|---|---|---|---|---|---|---|
|
PN |
D1 |
L1 |
L2 |
SW2 |
SW3 |
||
| Seri L | |||||||
| 500 | 6 | 27 | 12,0 | 12 | 14 | TV-L-06-SC | |
| 500 | 8 | 29 | 14,0 | 12 | 17 | TV-L-08-SC | |
| 500 | 10 | 30 | 15,0 | 14 | 19 | TV-L-10-SC | |
| 400 | 12 | 32 | 17,0 | 17 | 22 | TV-L-12-SC | |
| 400 | 15 | 36 | 21,0 | 19 | 27 | TV-L-15-SC | |
| 400 | 18 | 40 | 23,5 | 24 | 32 | TV-L-18-SC | |
| 250 | 22 | 44 | 27,5 | 27 | 36 | TV-L-22-SC | |
| 250 | 28 | 47 | 30,5 | 36 | 41 | TV-L-28-SC | |
| 250 | 35 | 56 | 34,5 | 41 | 50 | TV-L-35-SC | |
| 250 | 42 | 63 | 40,0 | 50 | 60 | TV-L-42-SC | |
| Seri S | |||||||
| 800 | 6 | 31 | 16,0 | 12 | 17 | TV-S-06-SC | |
| 800 | 8 | 32 | 17,0 | 14 | 19 | TV-S-08-SC | |
| 800 | 10 | 34 | 17,5 | 17 | 22 | TV-S-10-SC | |
| 630 | 12 | 38 | 21,5 | 17 | 24 | TV-S-12-SC | |
| 630 | 14 | 40 | 22,0 | 19 | 27 | TV-S-14-SC | |
| 630 | 16 | 43 | 24,4 | 24 | 30 | TV-S-16-SC | |
| 420 | 20 | 48 | 26,5 | 27 | 36 | TV-S-20-SC | |
| 420 | 25 | 54 | 30,0 | 36 | 46 | TV-S-25-SC | |
| 420 | 30 | 62 | 35,5 | 41 | 50 | TV-S-30-SC | |
| 420 | 38 | 72 | 41,0 | 50 | 60 | TV-S-38-SC | |
| General specification | |
| Malzeme: | Paslanmaz Çelik 1.4571 |
| Standart | DIN 2353 / -DIN-EN-ISO-8434-1 |
Uygulama Alanları
- Sanayi
- Otomotiv
- Kimya
Sıkça Sorulan Sorular
Baskı nedir?
Tüp dış çapı nedir?
Yaklaşık boyutlar nelerdir?
DIN2353 Kesme Halkası - TV - Eşit T Şeklinde - SC
- Merk: Germany
- Productcode: TV - Equal Tees - SC - 8.28
- Beschikbaar: ✅Stokta var
Beschikbare opties
Vergelijkbare producten

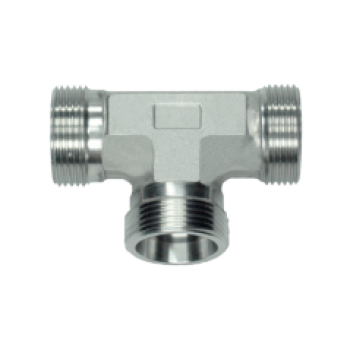

DIN2353 Kesme Halkası - TV - Eşit T Şekilli Gövde - OMD
