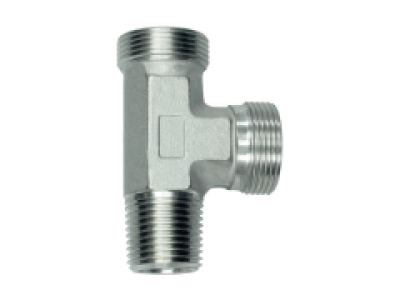

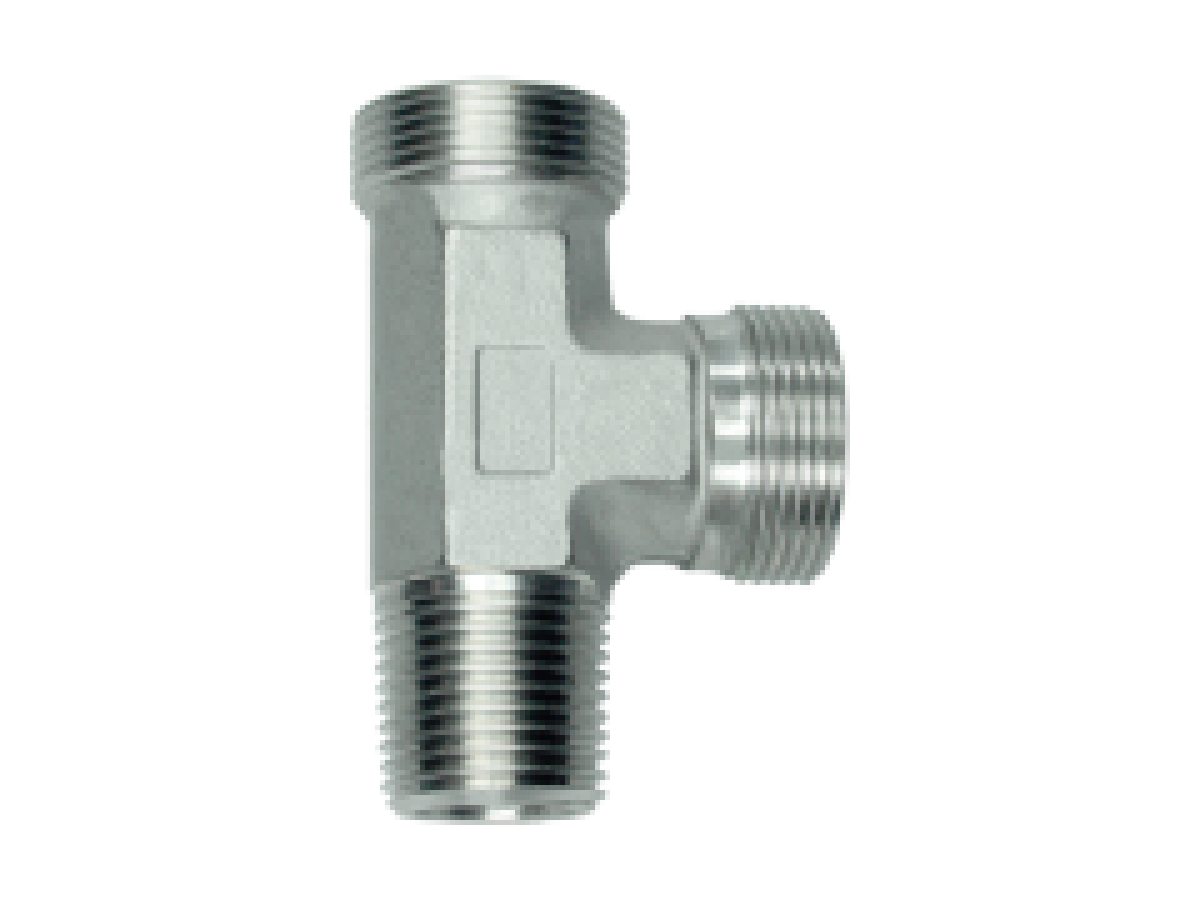

Anel de Corte DIN2353 - Métrico - Cônico - OMD - Corpos de Tee de Barril com Estudo
- Corpos de Tee de Barril com Estudo
- Séries LL-, L- e S-
- Rosca: Métrica - Cônica
- ** As taxas de pressão são válidas apenas se as partes femininas também tiverem roscas cônicas.
| Pressão | Diâmetro Externo do Tubo | Rosca | Código de Pedido | |
|---|---|---|---|---|
| Série LL | ||||
| 100 | 4 | M 6 x 1 keg | LE-LL-04-M 6x1-k-OMD | |
| 100 | 4 | M 8 x 1 keg | LE-LL-04-M 8x1-k-OMD | |
| 100 | 6 | M 6 x 1 keg | LE-LL-06-M 6x1-k-OMD | |
| 100 | 6 | M 8 x 1 keg | LE-LL-06-M 8x1-k-OMD | |
| 100 | 6 | M 10 x 1 keg | LE-LL-06-M 10x1-k-OMD | |
| 100 | 8 | M 8 x 1 keg | LE-LL-08-M 8x1-k-OMD | |
| 100 | 8 | M 10 x 1 keg | LE-LL-08-M 10x1-k-OMD | |
| Série L | ||||
| 315 | 6 | M 10 x 1 keg | LE-L-06-M 10x1-k-OMD | |
| 315 | 8 | M 12 x 1,5 keg | LE-L-08-M 12x1,5-k-OMD | |
| 315 | 10 | M 14 x 1,5 keg | LE-L-10-M 14x1,5-k-OMD | |
| 315 | 12 | M 16 x 1,5 keg | LE-L-12-M 16x1,5-k-OMD | |
| 315 | 15 | M 18 x 1,5 keg | LE-L-15-M 18x1,5-k-OMD | |
| 315 | 18 | M 22 x 1,5 keg | LE-L-18-M 22x1,5-k-OMD | |
| Série S | ||||
| 630 ** | 6 | M 12 x 1,5 keg | LE-S-06-M 12x1,5-k-OMD | |
| 630 ** | 8 | M 14 x 1,5 keg | LE-S-08-M 14x1,5-k-OMD | |
| 630 ** | 10 | M 16 x 1,5 keg | LE-S-10-M 16x1,5-k-OMD | |
| 630 ** | 12 | M 18 x 1,5 keg | LE-S-12-M 18x1,5-k-OMD | |
| 630 ** | 14 | M 20 x 1,5 keg | LE-S-14-M 20x1,5-k-OMD | |
| 400 ** | 16 | M 22 x 1,5 keg | LE-S-16-M 22x1,5-k-OMD | |
| General specification | |
| Material: | Aço Inoxidável 1.4571 |
| Padrão | DIN 2353 / -DIN-EN-ISO-8434-1 |
Aplicações
- Indústria
- Automotivo
- Marinha
Perguntas Frequentes
Qual é a pressão máxima suportada?
Quais são os tamanhos disponíveis?
Os anéis de corte são compatíveis com outros tipos de rosca?
