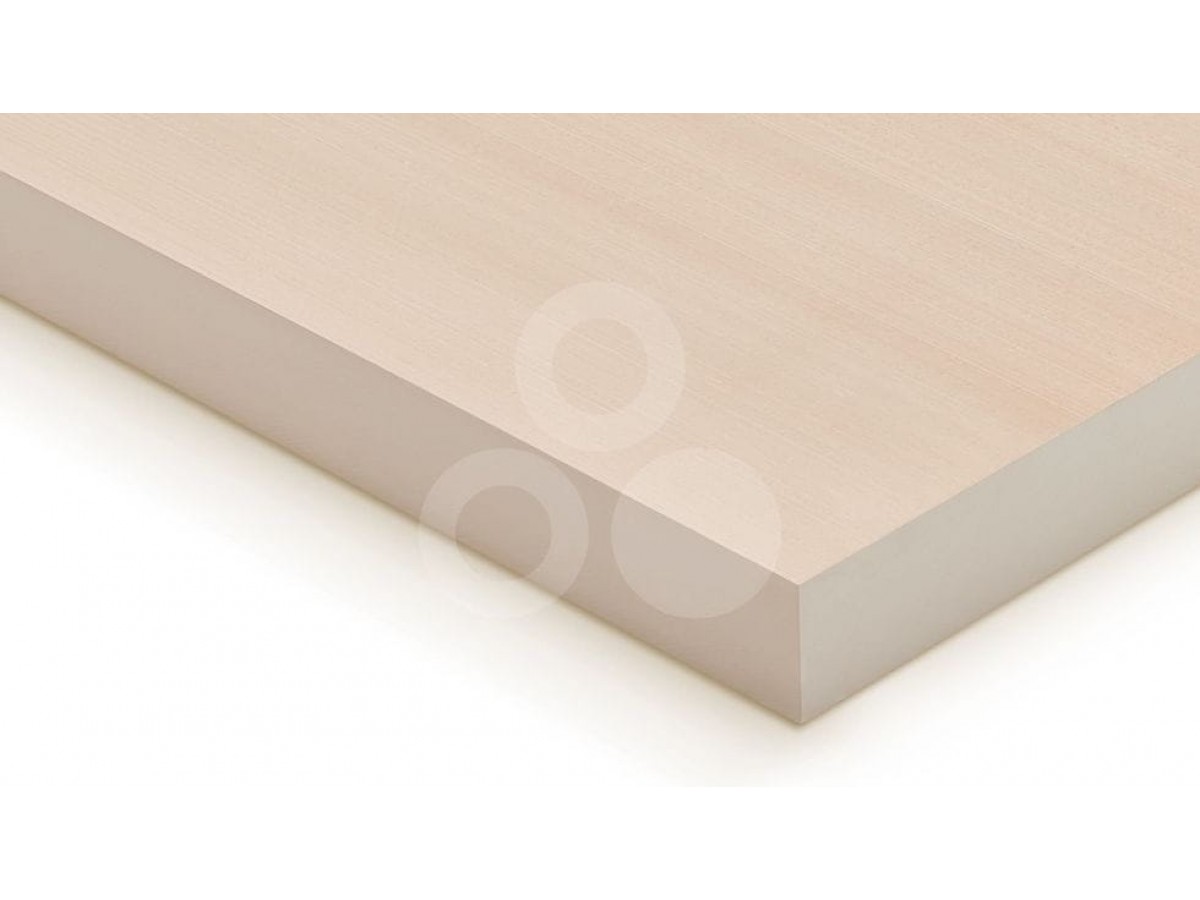

Arkusze PEEK wypełnione ceramiką
Na podstawie polimeru PEEK 450G wypełnionego ceramiką Victrex®, arkusze PEEK wypełnione ceramiką - w kolorze białym to materiał kompozytowy. Specyfikacje urządzeń do testów elektronicznych oraz gniazd testowych układów scalonych (IC) zostały szczególnie uwzględnione przy projektowaniu tego materiału.
Arkusze PEEK wypełnione ceramiką w kolorze białym zostały stworzone z wypełniaczy ceramicznych, aby były wyjątkowo stabilne wymiarowo i łatwe do obróbki z najwęższymi tolerancjami ze względu na skomplikowane projekty wymagane dla gniazd testowych i uchwytów.
Ponieważ PEEK wypełniony ceramiką nie wchłania wilgoci i opiera się rozwojowi zadziorów podczas obróbki, może być używany do tworzenia dokładnych geometrii bez potrzeby dalszych procedur usuwania zadziorów.
Wysokie stopnie precyzji lokalizacji otworów są możliwe, gdy sztywność i stosunek wydłużenia są odpowiednio zrównoważone, co umożliwia obróbkę mikro otworów mniejszych niż 0,1 mm.
Ponadto zwiększona sztywność umożliwia rozwiązanie problemów z wyginaniem związanych z płytkami kontaktowymi o małych przekrojach. Arkusze PEEK wypełnione ceramiką w kolorze białym zachowują wyjątkowe właściwości naturalnego PEEK, w tym niski CLTE, minimalne wchłanianie wilgoci, wysoką wytrzymałość i wyjątkową odporność na ciepło (do 260 °C).
Mniejsze odchylenie wiertła zapewniają arkusze PEEK wypełnione ceramiką w kolorze białym w porównaniu do tworzyw sztucznych wzmocnionych włóknem, co pozwala na zauważalnie poprawioną dokładność lokalizacji otworów. Ponadto dłuższa żywotność wiertła jest możliwa dzięki mniejszemu zużyciu wiertła niż w przypadku polimerów wzmocnionych włóknem, co obniża koszty obróbki.
Ekstruzowane arkusze PEEK wypełnione ceramiką w kolorze białym produkują mniejsze naprężenia resztkowe niż płyty formowane wtryskowo, co pozwala na mniejsze wyginanie i odkształcenia podczas obróbki. Ponieważ przemysł zmierza w kierunku płytek kontaktowych gniazd testowych o węższych przekrojach, niskie naprężenia wewnętrzne i odkształcenia są niezbędne do spełnienia surowych tolerancji płaskości.
Ponadto szybsze prędkości i posuwy są możliwe dzięki mniejszym naprężeniom wewnętrznym, co prowadzi do poprawy wydajności i szybszej produkcji komponentów—oba te czynniki oszczędzają pieniądze i czas podczas produkcji.
Zastosowania:
- technologia medyczna
- inżynieria
- technologia żywności
- inżynieria elektryczna
| Moduł sprężystości (test rozciągania) |
5500 | MPa | 1mm/min | DIN EN ISO 527-2 |
| Wytrzymałość na rozciąganie | 105 | MPa | 50mm/min | DIN EN ISO 527-2 |
| Wytrzymałość na rozciąganie przy granicy plastyczności | 102 | MPa | 50mm/min | DIN EN ISO 527-2 |
| Wydłużenie przy granicy plastyczności (test rozciągania) | 3 | % | 50mm/min | DIN EN ISO 527-2 |
| Wydłużenie przy zerwaniu (test rozciągania) | 4 | % | 50mm/min | DIN EN ISO 527-2 |
| Wytrzymałość na zginanie | 170 | MPa | 2mm/min, 10 N | DIN EN ISO 178 |
| Moduł sprężystości (test zginania) |
5500 | MPa | 2mm/min, 10 N | DIN EN ISO 178 |
| Moduł sprężystości w ściskaniu | 4300 | MPa | 5mm/min, 10 N | EN ISO 604 |
| Wytrzymałość w ściskaniu | 25/46/105 | MPa | 1% / 2% / 5% | EN ISO 604 |
| Wytrzymałość na udar (Charpy) | 65 | kJ/m2 | max. 7,5J | DIN EN ISO 179-1eU |
| Twardość Shore'a | 90 | D | DIN EN ISO 868 |
| WŁAŚCIWOŚCI TERMICZNE | WARTOŚĆ | JEDNOSTKA | PARAMETR | NORM |
|---|---|---|---|---|
| Temperatura przejścia szklistego | 151 | C | DIN EN ISO 11357 | |
| Temperatura topnienia | 339 | C | DIN EN ISO 11357 | |
| Przewodność cieplna | 0.38 | W/(k*m) | ISO 22007-4:2008 | |
| Ciepło właściwe | 1.0 | J/(g*K) | ISO 22007-4:2008 | |
| Temperatura pracy | 300 | C | krótkoterminowa | NN |
| Temperatura pracy | 260 | C | długoterminowa | NN |
| Rozszerzalność cieplna (CLTE) | 5 | 10-5*1/K | 23-60°C, dług. | DIN EN ISO 11359-1;2 |
| Rozszerzalność cieplna (CLTE) | 5 | 10-5*1/K | 23-100°C, dług. | DIN EN ISO 11359-1;2 |
| Rozszerzalność cieplna (CLTE) | 6 | 10-5*1/K | 100-150°C, dług. | DIN EN ISO 11359-1;2 |
| WŁAŚCIWOŚCI ELEKTRYCZNE | WARTOŚĆ | JEDNOSTKA | PARAMETR | NORM |
|---|---|---|---|---|
| oporność powierzchniowa | 1014 | Ω | Elektroda srebrna, 23°C, 12% r.h. | - |
| oporność objętościowa | 1014 | Ω*cm | Elektroda srebrna, 23°C, 12% r.h. | - |
| Wytrzymałość dielektryczna | 57 | kV/mm | 23°C, 50% r.h. | ISO 60243-1 |
| Oporność na śledzenie (CTI) | 175 | V | Elektroda platynowa, 23°C, 50% r.h., rozpuszczalnik A | DIN EN 60112 |
| INNE WŁAŚCIWOŚCI | WARTOŚĆ | JEDNOSTKA | PARAMETR | NORM |
|---|---|---|---|---|
| Oporność na gorącą wodę/ zasady | + | - | - | |
| Palność (UL94) | V0 | - | odpowiadająca | DIN IEC 60695-11-10; |
| Oporność na warunki atmosferyczne | - | - | - | |
| Wchłanianie wody | 0.02 - 0.03 | % | 24h / 96h (23°C) | DIN EN ISO 62 |
| General specification | |
| Aplikacje: |
|
| Odporność na temperaturę °C | -40°C +260°C, krótko do 300 °C |
| Rozmiar |
|
| Waga | 1,31 g/cm³ |
Obszary zastosowań
- Przemysł
- Motoryzacja
- Marynarka wojenna
Często zadawane pytania
Jakie są główne cechy arkuszy PEEK wypełnionych ceramiką?
Czy PEEK wypełniony ceramiką wchłania wilgoć?
Jakie zastosowania przemysłowe są najczęstsze dla tego materiału?
Płyty PEEK Wypełnione Ceramiką
- Hersteller GTeek
- Artikelnr. Ceramic Filled PEEK Sheets
- Verfügbarkeit ✅W magazynie
