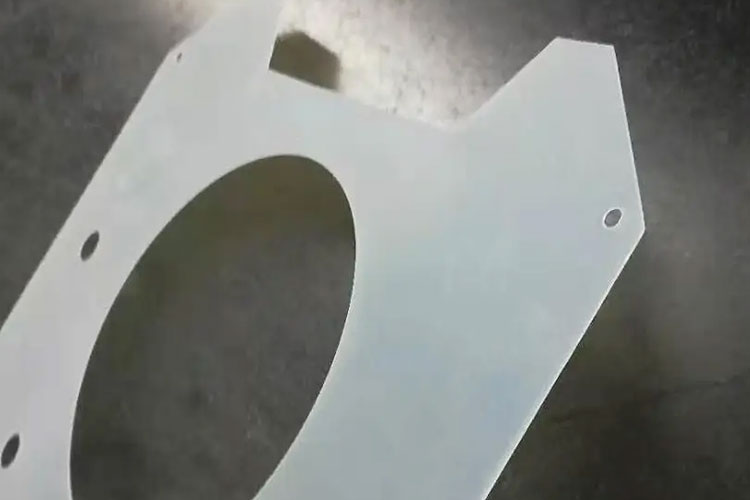

Arkusze FR4
Podstawowe specyfikacje arkuszy FR4
- Materiał: Tkanina szklana + żywica epoksydowa.
- Kolor: Naturalny, zielony, żółty, czarny, biały itp.
- Grubość: 0.1~50mm.
- Rozmiar: 1020*1220, 1020*2040, 1220*2040, 1220*2440mm, lub na zamówienie.
- Temperatura robocza: ≤170℃.
- Typ: G10/FR4.
Cechy arkuszy FR4
Parametry wydajności arkuszy FR4
| Wytrzymałość na zginanie warstwy pionowej A | E-1/150, 150±5℃≥340Mpa |
| Wytrzymałość na uderzenia warstwy równoległej | ≥230KJ/m |
| Opór izolacji po zanurzeniu w wodzie (D-24/23) | ≥5.0×108Ω |
| Wytrzymałość elektryczna warstwy pionowej (w oleju transformatorowym 90±2℃, grubość płyty 1mm) | ≥14.2MV/m |
| Napięcie przebicia warstwy równoległej (w oleju transformatorowym 90±2℃) | ≥40KV |
| Względna stała dielektryczna (50Hz) | ≤5.5 |
| Względna stała dielektryczna (1MHz) | ≤5.5 |
| Współczynnik strat dielektrycznych (50Hz) | ≤0.04 |
| Współczynnik strat dielektrycznych (1MHz) | ≤0.04 |
| Wchłanianie wody (D-24/23, grubość płyty 1.6mm) | ≤19mg |
| Gęstość | 1.70-1.90g/cm³ |
| Palność | FV0 |
Zastosowania arkuszy FR4

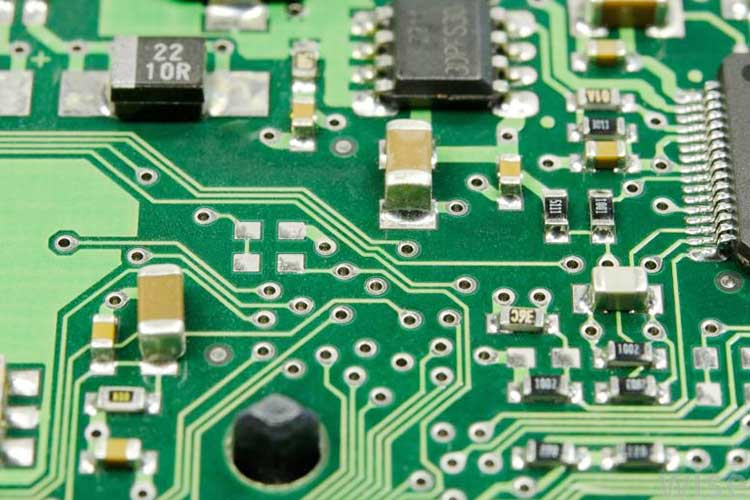

PCB (płytka obwodów elektronicznych)
FR4 zapewnia dobre właściwości izolacji elektrycznej, wytrzymałość mechaniczną i odporność na ciepło, aby zapewnić stabilność i niezawodność PCB.
Materiał izolacyjny
Arkusz FR4 ma doskonałe właściwości izolacyjne i wysoką stabilność temperaturową, co zapewnia bezpieczeństwo urządzeń w systemach energetycznych.
Laminowane panele kompozytowe

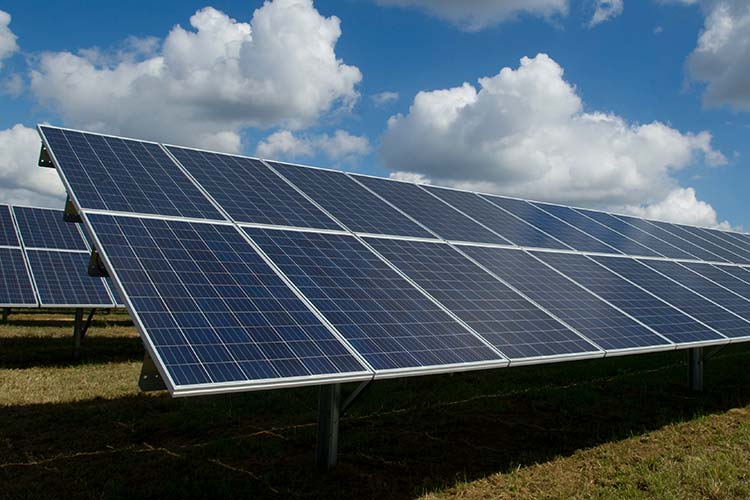

FR4 może być używany jako materiał wierzchni w połączeniu z materiałami rdzeniowymi innych materiałów do produkcji paneli kompozytowych. Takich jak tylne panele słoneczne, wiosła do pickleballa itp.
Codzienne potrzeby

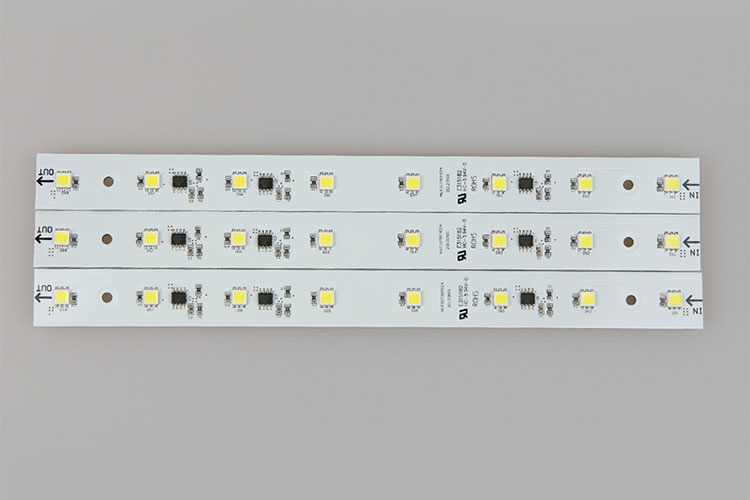

Arkusze FR4 mogą być używane jako uszczelki, płyty LED, pudełka do przechowywania itp. w kuchniach, łazienkach i sypialniach. Są mocne, trwałe i wielokrotnego użytku.

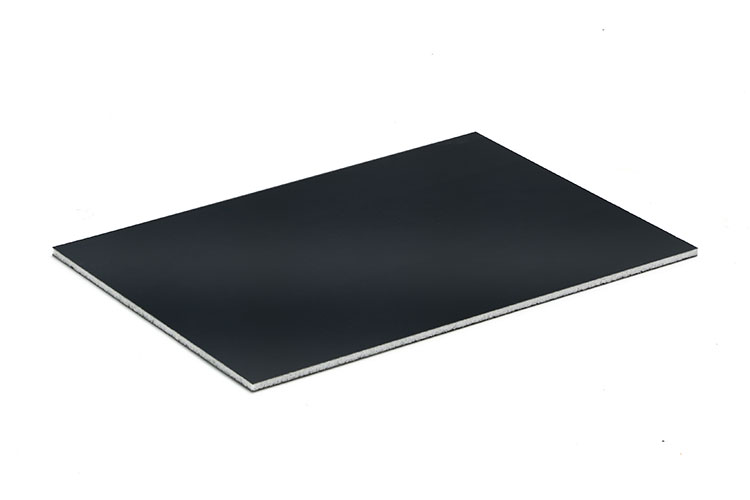

Panele kanapkowe FR4

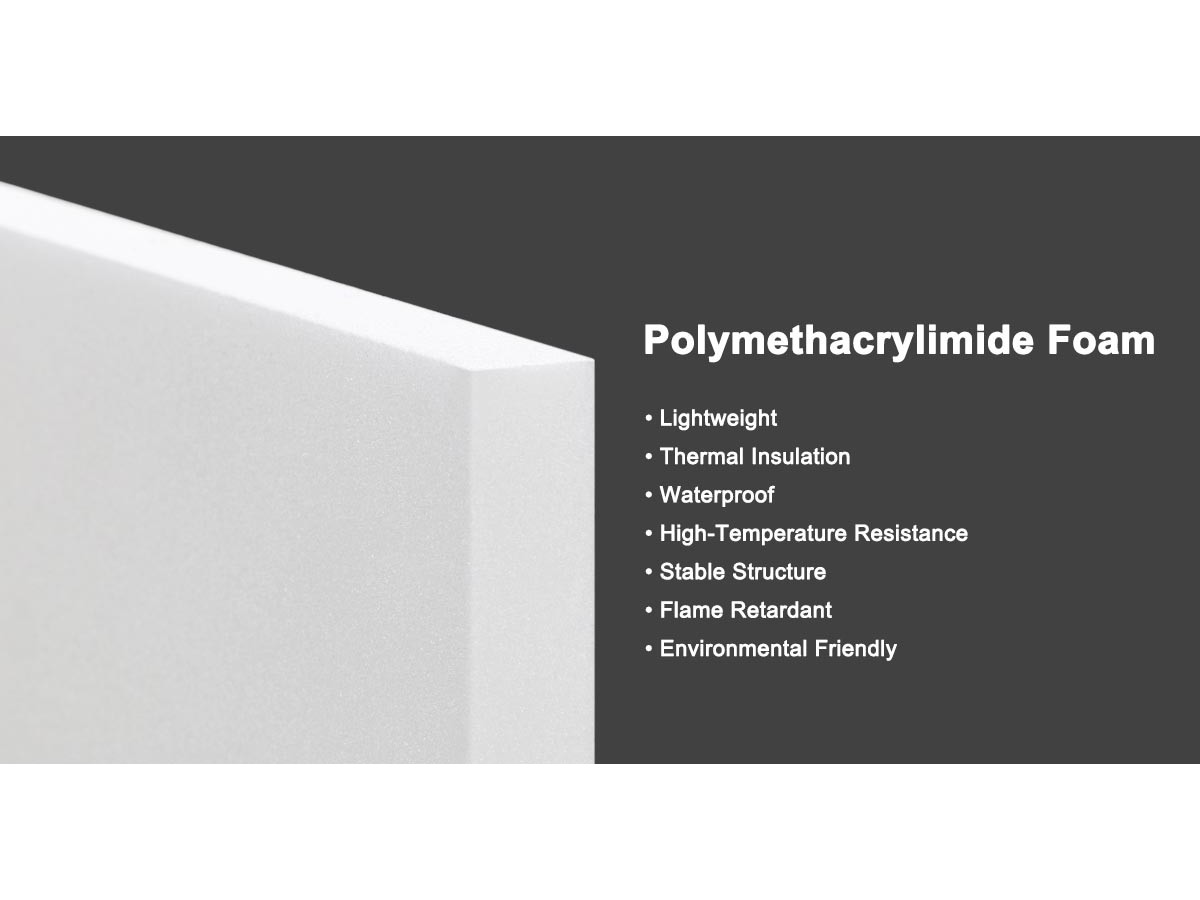

Wybór lekkich, wysokowytrzymałych materiałów rdzeniowych może zapewnić wyższą wytrzymałość mechaniczną i stabilność dla paneli kanapkowych FR4. Zwykle te materiały rdzeniowe obejmują płyty piankowe (XPS, PET, PVC, PMI itp.), sklejki, kompozyty PP itp.
Obszary zastosowań
- Przemysł
- Motoryzacja
- Żegluga
Często zadawane pytania
Jakie są podstawowe właściwości arkuszy FR4?
Jakie są dostępne rozmiary arkuszy FR4?
Jakie jest maksymalne dopuszczalne temperatury pracy?
