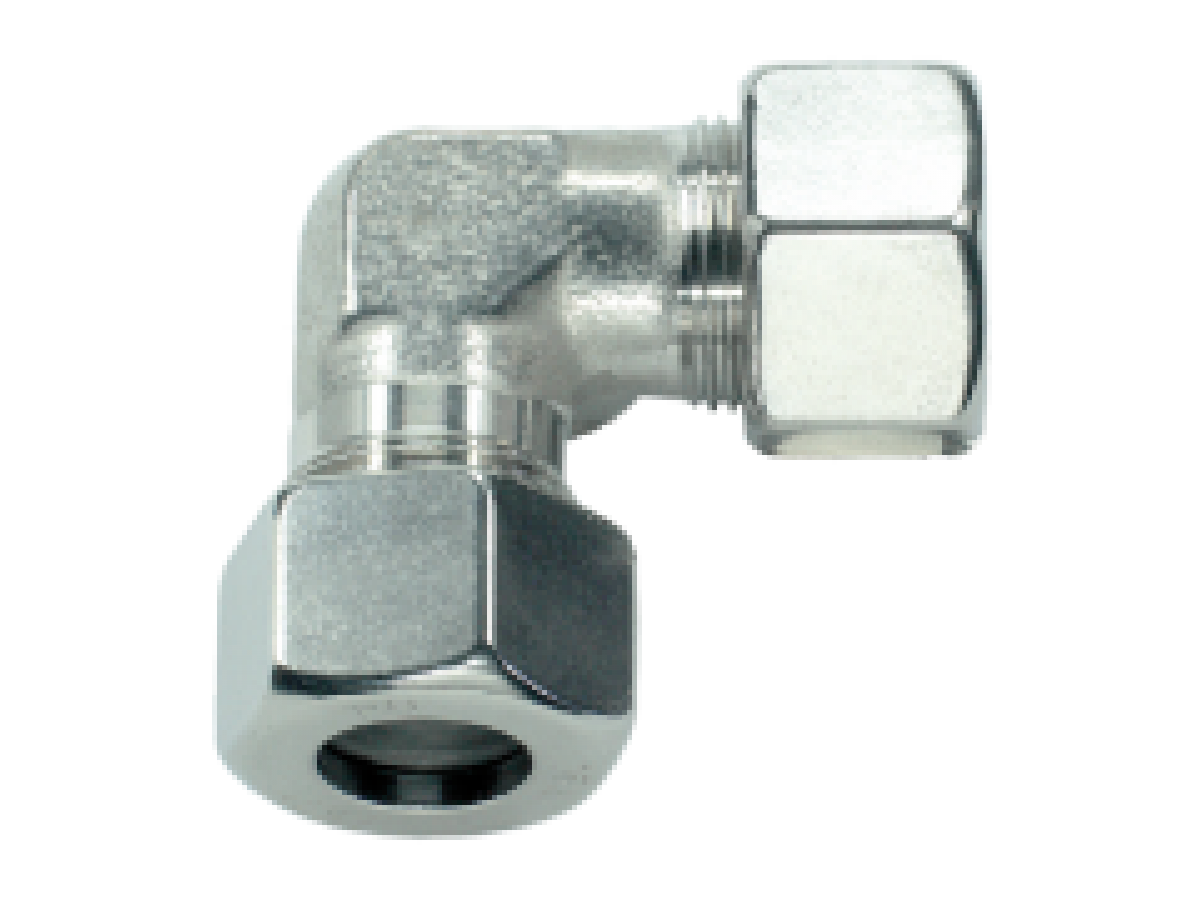

DIN2353 Snijring - WV - Gelijke Bochten - SC
| Druk | Buis O.D. | Ongeveer Afmetingen | Bestelcode | |||
|---|---|---|---|---|---|---|
|
PN |
D1 |
L1 |
L2 |
SW2 |
SW3 |
|
| Serie L | ||||||
| 500 | 6 | 27 | 12,0 | 12 | 14 | WV-L-06-SC |
| 500 | 8 | 29 | 14,0 | 12 | 17 | WV-L-08-SC |
| 500 | 10 | 30 | 15,0 | 14 | 19 | WV-L-10-SC |
| 400 | 12 | 32 | 17,0 | 17 | 22 | WV-L-12-SC |
| 400 | 15 | 36 | 21,0 | 19 | 27 | WV-L-15-SC |
| 400 | 18 | 40 | 23,5 | 24 | 32 | WV-L-18-SC |
| 250 | 22 | 44 | 27,5 | 27 | 36 | WV-L-22-SC |
| 250 | 28 | 47 | 30,5 | 36 | 41 | WV-L-28-SC |
| 250 | 35 | 56 | 34,5 | 41 | 50 | WV-L-35-SC |
| 250 | 42 | 63 | 40,0 | 50 | 60 | WV-L-42-SC |
| Serie S | ||||||
| 800 | 6 | 31 | 16,0 | 12 | 17 | WV-S-06-SC |
| 800 | 8 | 32 | 17,0 | 14 | 19 | WV-S-08-SC |
| 800 | 10 | 34 | 17,5 | 17 | 22 | WV-S-10-SC |
| 630 | 12 | 38 | 21,5 | 17 | 24 | WV-S-12-SC |
| 630 | 14 | 40 | 22,0 | 19 | 27 | WV-S-14-SC |
| 630 | 16 | 43 | 24,5 | 24 | 30 | WV-S-16-SC |
| 420 | 20 | 48 | 26,5 | 27 | 36 | WV-S-20-SC |
| 420 | 25 | 54 | 30,0 | 36 | 46 | WV-S-25-SC |
| 420 | 30 | 62 | 35,5 | 41 | 50 | WV-S-30-SC |
| 420 | 38 | 72 | 41,0 | 50 | 60 | WV-S-38-SC |
| General specification | |
| Materiaal | Roestvrij staal 1.4571 |
| Standaard | DIN 2353 / -DIN-EN-ISO-8434-1 |
Toepassingen
- Industrie
- Automotive
- Chemisch
Veelgestelde Vragen
Wat is de maximale druk voor deze fittingen?
Wat zijn de afmetingen voor een buis met een buitendiameter van 6 mm?
Wat is de ordercode voor een buis met een buitendiameter van 8 mm?
DIN2353 Snijring - WV - Gelijke Bochten - SC
- Марка: Germany
- Модел: WV - Equal Elbows - SC 8.25
- Наличност: ✅Beschikbaar
