Supporti antivibranti cilindrici - tipo A - Maschio-Maschio
Tipo A supporti antivibranti a filettatura metrica sono supporti in gomma cilindrica adatti per il montaggio di componenti di sistema come motori, compressori e pompe.

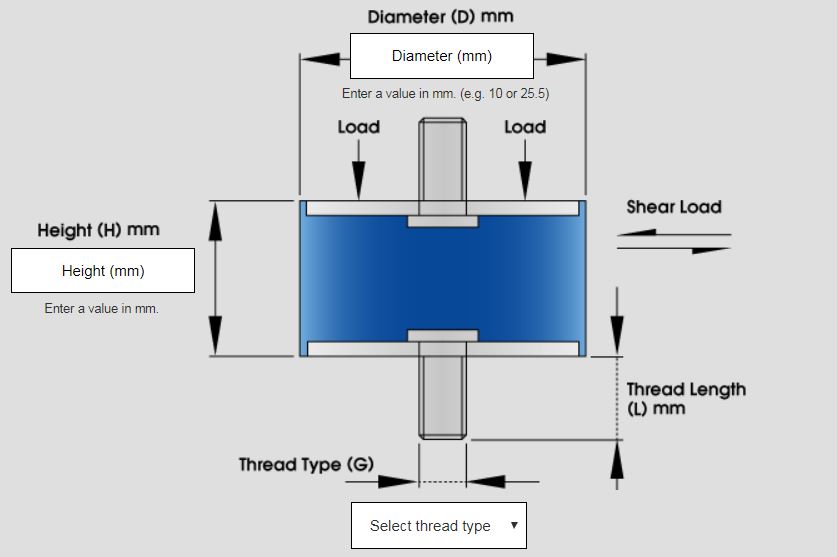

Supporti antivibranti cilindrici - tipo A - Maschio-Maschio possono essere caricati in compressione o direzione di taglio, tenendo conto delle esigenze specifiche per applicazioni particolari. La durata di questi supporti antivibranti in gomma e la loro ampia gamma di diverse dimensioni e misure consente la loro applicazione ovunque sia necessaria l'isolamento da rumore e vibrazioni.
I supporti cilindrici sono disponibili come di consueto in gomma naturale, ma sono disponibili anche altre formulazioni su richiesta. Parti metalliche in acciaio inossidabile sono disponibili anche per ordini di grandi volumi su richiesta.
Alcuni composti disponibili: Cloroprene (Baypren, Neoprene), Terpolimero di Etilene Propilene, Nitrile Butadiene (Perbunan), Stirene Butadiene, Butile, Poliuretano, Gomma Siliconica, Fluorocarbonio (Viton)

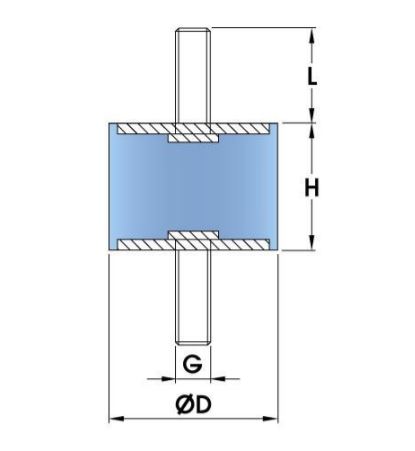

| Codice | Descrizione | D | H | GxL | Carico1-45 Shore | Taglio1-45 Shore | Carico2-60 Shore | Taglio2-60 Shore |
|---|---|---|---|---|---|---|---|---|
| A0607M3 | Supporto cilindrico (M/M) 6x7 M3x6 | 6 | 7 | M3x6 | 1.3 | 0.4 | 2.2 | 0.7 |
| A0805M3 | Supporto cilindrico (M/M) 8x5 M3x6 | 8 | 5 | M3x6 | 2.75 | 0.9 | 4.85 | 1.6 |
| A0807M3 | Supporto cilindrico (M/M) 8x7 M3x6 | 8 | 7 | M3x6 | 2.6 | 0.8 | 4.7 | 1.5 |
| A0808M3 | Supporto cilindrico (M/M) 8x8 M3x6 | 8 | 8 | M3x6 | 2.4 | 0.8 | 4.4 | 1.5 |
| A0912M3 | Supporto cilindrico (M/M) 9x12 M3x6 | 9 | 12 | M3x6 | 1.8 | 0.6 | 5.4 | 1.62 |
| A0912M4 | Supporto cilindrico (M/M) 9x12 M4x10 | 9 | 12 | M4x10 | 1.8 | 0.6 | 5.4 | 1.62 |
| A0912M5 | Supporto cilindrico (M/M) 9x12 M5x12 | 9 | 12 | M5x12 | 1.8 | 0.6 | 5.4 | 1.62 |
| A1005M48 | Supporto cilindrico (M/M) 10x05 M4x8 | 10 | 5 | M4x8 | 1.8 | 0.6 | 5.4 | 1.62 |
| A1008M3 | Supporto cilindrico (M/M) 10x8 M3x6 | 10 | 8 | M3x6 | 2.7 | 0.9 | 7.9 | 2.4 |
| A1008M4 | Supporto cilindrico (M/M) 10x8 M4x10 | 10 | 8 | M4x10 | 2.7 | 0.9 | 7.9 | 2.4 |
| A1010M3 | Supporto cilindrico (M/M) 10x10 M3x6 | 10 | 10 | M3x6 | 2.5 | 1 | 7.7 | 3.1 |
| A1010M4 | Supporto cilindrico (M/M) 10x10 M4x10 | 10 | 10 | M4x10 | 2.5 | 1 | 7.7 | 3.1 |
| A1010M5 | Supporto cilindrico (M/M) 10x10 M5x12 | 10 | 10 | M5x12 | 2.5 | 1 | 7.7 | 3.1 |
| A1015M3 | Supporto cilindrico (M/M) 10x15 M3x6 | 10 | 15 | M3x6 | 1.8 | 0.7 | 5.6 | 2.3 |
| A1015M4 | Supporto cilindrico (M/M) 10x15 M4x10 | 10 | 15 | M4x10 | 1.8 | 0.7 | 5.6 | 2.3 |
| A1015M5 | Supporto cilindrico (M/M) 10x15 M5x12 | 10 | 15 | M5x12 | 1.8 | 0.7 | 5.6 | 2.3 |
| A1017M3 | Supporto cilindrico (M/M) 10x17 M3x6 | 10 | 17 | M3x6 | 1.6 | 0.5 | 5 | 1.6 |
| A1017M4 | Supporto cilindrico (M/M) 10x17 M4x10 | 10 | 17 | M4x10 | 1.6 | 0.5 | 5 | 1.6 |
| A1017M5 | Supporto cilindrico (M/M) 10x17 M5x12 | 10 | 17 | M5x12 | 1.6 | 0.5 | 5 | 1.6 |
| A1020M3 | Supporto cilindrico (M/M) 10x20 M3x6 | 10 | 20 | M3x6 | 1.5 | 0.4 | 4.5 | 1.5 |
| A1020M4 | Supporto cilindrico (M/M) 10x20 M4x10 | 10 | 20 | M4x10 | 1.5 | 0.4 | 4.5 | 1.5 |
| A1020M5 | Supporto cilindrico (M/M) 10x20 M5x12 | 10 | 20 | M5x12 | 1.5 | 0.4 | 4.5 | 1.5 |
| A1030M3 | Supporto cilindrico (M/M) 10x30 M3x6 | 10 | 30 | M3x6 | 1.4 | 0.3 | 4.0 | 1.4 |
| A1030M4 | Supporto cilindrico (M/M) 10x30 M4x10 | 10 | 30 | M4x10 | 1.4 | 0.3 | 4.0 | 1.4 |
| A1030M5 | Supporto cilindrico (M/M) 10x30 M5x12 | 10 | 30 | M5x12 | 1.4 | 0.3 | 4.0 | 1.4 |
| A1040M3 | Supporto cilindrico (M/M) 10x40 M3x6 | 10 | 40 | M3x6 | 1.3 | 0.3 | 3.5 | 1.3 |
| A1040M4 | Supporto cilindrico (M/M) 10x40 M4x10 | 10 | 40 | M4x10 | 1.3 | 0.3 | 3.5 | 1.3 |
| A1040M5 | Supporto cilindrico (M/M) 10x40 M5x12 | 10 | 40 | M5x12 | 1.3 | 0.3 | 3.5 | 1.3 |
| A1050M3 | Supporto cilindrico (M/M) 10x50 M3x6 | 10 | 50 | M3x6 | 1.2 | 0.3 | 3.0 | 1.2 |
| A1050M4 | Supporto cilindrico (M/M) 10x50 M4x10 | 10 | 50 | M4x10 | 1.2 | 0.3 | 3.0 | 1.2 |
| A1050M5 | Supporto cilindrico (M/M) 10x50 M5x12 | 10 | 50 | M5x12 | 1.2 | 0.3 | 3.0 | 1.2 |
| A1060M3 | Supporto cilindrico (M/M) 10x60 M3x6 | 10 | 60 | M3x6 | 1.1 | 0.3 | 2.5 | 1.1 |
| A1060M4 | Supporto cilindrico (M/M) 10x60 M4x10 | 10 | 60 | M4x10 | 1.1 | 0.3 | 2.5 | 1.1 |
| A1060M5 | Supporto cilindrico (M/M) 10x60 M5x12 | 10 | 60 | M5x12 | 1.1 | 0.3 | 2.5 | 1.1 |
| A1070M3 | Supporto cilindrico (M/M) 10x70 M3x6 | 10 | 70 | M3x6 | 1.0 | 0.3 | 2.0 | 1.0 |
| A1070M4 | Supporto cilindrico (M/M) 10x70 M4x10 | 10 | 70 | M4x10 | 1.0 | 0.3 | 2.0 | 1.0 |
| A1070M5 | Supporto cilindrico (M/M) 10x70 M5x12 | 10 | 70 | M5x12 | 1.0 | 0.3 | 2.0 | 1.0 |
| A1080M3 | Supporto cilindrico (M/M) 10x80 M3x6 | 10 | 80 | M3x6 | 0.9 | 0.3 | 1.8 | 0.9 |
| A1080M4 | Supporto cilindrico (M/M) 10x80 M4x10 | 10 | 80 | M4x10 | 0.9 | 0.3 | 1.8 | 0.9 |
| A1080M5 | Supporto cilindrico (M/M) 10x80 M5x12 | 10 | 80 | M5x12 | 0.9 | 0.3 | 1.8 | 0.9 |
| A15050M12 | Supporto cilindrico (M/M) 150x50 M12x37 | 150 | 50 | M12x37 | 626.3 | 194.7 | 1173.6 | 355.1 |
| A15050M20 | Supporto cilindrico (M/M) 150x50 M20x41 | 150 | 50 | M20x41 | 626.3 | 194.7 | 1173.6 | 355.1 |
| A15055M16 | Supporto cilindrico (M/M) 150x55 M16x46 | 150 | 55 | M16x46 | 590.9 | 194.7 | 1076.6 | 355.1 |
| A15060M16 | Supporto cilindrico (M/M) 150x60 M16x46 | 150 | 60 | M16x46 | 534.3 | 194.7 | 955.3 | 355.1 |
| A15075M16 | Supporto cilindrico (M/M) 150x75 M16x46 | 150 | 75 | M16x46 | 447.8 | 185.5 | 806 | 319.6 |
| A200100M20 | Supporto cilindrico (M/M) 200x100 M20x41 | 200 | 100 | M20x41 | 1200 | 396 | 2000 | 660 |
| General specification | |
| Materiale: | Cloroprene (Baypren, Neoprene), Terpolimero di Etilene Propilene, Nitrile Butadiene (Perbunan), Stirene Butadiene, Butile, Poliuretano, Gomma Siliconica, Fluorocarbonio (Viton) |
| Applicazioni: |
|
| Scheda tecnica | |
Applicazioni
- Industria
- Automotive
- Marina
Domande Frequenti
Quali sono le applicazioni principali dei supporti antivibranti cilindrici?
Quali materiali sono disponibili per i supporti antivibranti?
Possono essere utilizzati in ambienti estremi?
Supporti antivibranti cilindrici - tipo A - Maschio-Maschio
- Marca: GTeek
- Codice Prodotto: Cylindrical antivibration mounts - type A - Male-Male
- Disponibilità: In magazzino
