Vanne papillon en fonte ductile 1150LT10 DN350 + NA60 230V AC

La vanne papillon TTV 1150 ACS a un corps en fonte ductile, un disque en acier inoxydable ou en fonte ductile et un siège en EPDM. Elle est actionnée par un actionneur électrique SA/NA. Approbation ACS. PS : 10 bar - TS : -10 / +110°C.

Détails

Certificat d'option 3.1	Oui
Delta P maximum (bar)	10
Matériau de l'arbre/tige	Acier inoxydable 420
Déverrouillage manuel	Par volant
Débrayable	Oui
DN	350
Service de fonctionnement	Service S2 - 70%
Face à face (mm)	78.0
Classe de protection (IP)	IP 67
Limiteur de couple	Oui
Emplacement recommandé	Extérieur
Siège	EPDM
Matériau du corps	Fonte ductile
Nombre de voies	2
Matériau du disque	Fonte ductile avec revêtement rilsan
PS (bar)	10
Connexions	Entre brides PN10/16 #150
Chauffage anti-condensation	Standard
Sécurité positive	Non
Fonction	On-off
Type d'actionneur électrique	NA 60
Série d'actionneur électrique	Série SA/NA
Temps de fonctionnement (s)	29.0
Tension	230 V AC
TS max (°C)	110
TS min (°C)	-15
Conception de la vanne papillon	Concentrique
Wafer/lug	Wafer
Durée de garantie	1 an
CE	Catégorie de risque III
Connexion électrique	Par presse-étoupe M20 x 1.5
Résistant au feu	Non

Certificat ACS pour robinet à papillon 1150LT avec servomoteur électrique SQ    pdf - 752.3 ko

Fiche technique 1150 LT10 Rob papillon ACS fonte/EPDM à oreilles + SA    pdf - 2 mo

Fiche technique 1150 LT10 Rob papillon ACS fonte/EPDM à oreilles + NA    pdf - 2.7 mo

Fiche technique 1150 LT10 Vanne papillon ACS Fonte/EPDM avec oreilles+SA    pdf - 2 mo

Fiche technique 1150 LT10 Vanne papillon ACS Fonte/EPDM avec oreilles+NA    pdf - 2.8 mo

Catégorie principale Vannes papillon en fonte ductile

Applications

• Industrie
• Automobile
• Pétrole & Gaz

Questions fréquentes

Quelle est la pression maximale de fonctionnement ?

La pression maximale est de 10 bar.

Quel est le matériau de l'arbre ?

L'arbre est en acier inoxydable 420.

Y a-t-il un mode de fonctionnement manuel ?

Oui, il peut être actionné manuellement.

CONSEIL D'EXPERT : Assurez-vous de vérifier la compatibilité des matériaux avec les fluides utilisés.

Donnez votre avis

Votre nom

Votre évaluation

Attention : le HTML n’est pas transcrit !

Note     Mauvais           Bon

Continuer

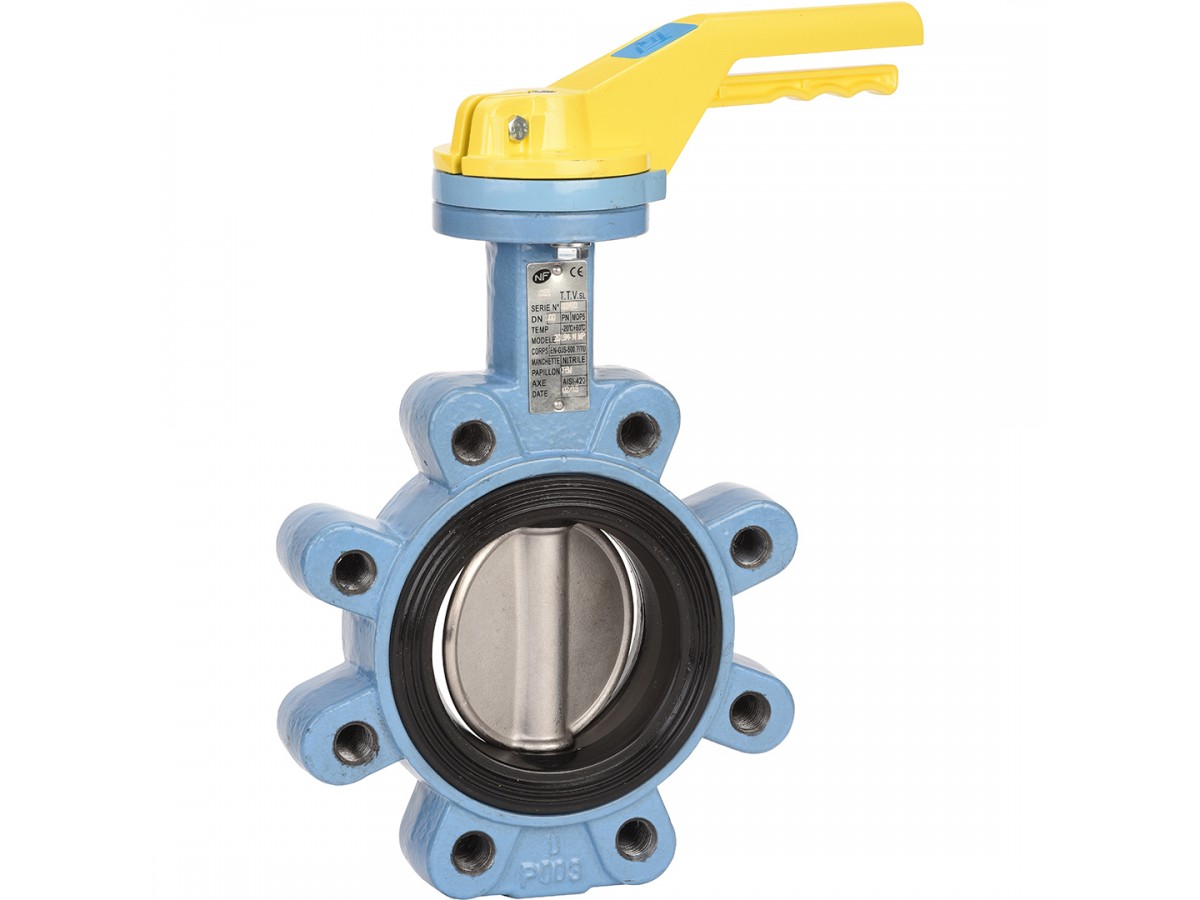

Vanne papillon en fonte ductile 1181 lug nf gaz
