Vanne papillon en fonte ductile 1163 DN40 + SA05 230V AC

La vanne papillon TTV 1163 LUG a un corps en fonte ductile, un disque en acier inoxydable 316 et un siège en EPDM. Elle est actionnée par un actionneur électrique SA/NA. Approbation ACS.

Détails

Certificat d'option 3.1	Oui
Delta P maximum (bar)	10
Matériau de l'arbre/tige	Acier inoxydable 304
Dérivation manuelle	Par clé
Débrayable	Non
DN	40
Service de fonctionnement	Service S4 - 50%
Face à face (mm)	33.0
Classe de protection (IP)	IP 67
Limiteur de couple	Non
Emplacement recommandé	Extérieur
Siège	EPDM
Matériau du corps	Fonte ductile
Nombre de voies	2
Matériau du disque	Acier inoxydable CF8M
PS (bar)	16
Puissance (W)	6
Connexions	Entre brides PN10/16
Chauffage anti-condensation	Standard
Sécurité positive	Non
Fonction	On-off
Type d'actionneur électrique	SA 05
Série d'actionneur électrique	Série SA/NA
Temps de fonctionnement (s)	17.0
Tension	230 V AC
TS max (°C)	110
TS min (°C)	-15
Conception de la vanne papillon	Concentrique
Wafer/lug	Lug
Durée de garantie	1 an
CE	Catégorie de risque III
Connexion électrique	Par presse-étoupe M20 x 1.5
Sécurité incendie	Non

Certificat ACS pour robinet à papillon 1163 avec servomoteur électrique SA - NA    pdf - 752.3 ko

Fiche technique 1163 Rob papillon ACS fonte/EPDM à oreilles tar.+ SA    pdf - 1.3 mo

Fiche technique 1163 vanne papillon ACS fonte/EPDM avec oreilles thr.+ actionneur SA05    pdf - 1.3 mo

Catégorie principale Vannes papillon en fonte ductile

Applications

• Industrie
• Automobile
• Maritime

Questions fréquentes

Quelle est la certification de l'option 3.1 ?

Oui

Quelle est la pression delta maximale ?

10 bar

Quel est le matériau de l'arbre/tige ?

Acier inoxydable 304

CONSEIL D'EXPERT : Assurez-vous de vérifier la compatibilité des matériaux pour votre application spécifique.

Donnez votre avis

Votre nom

Votre évaluation

Attention : le HTML n’est pas transcrit !

Note     Mauvais           Bon

Continuer

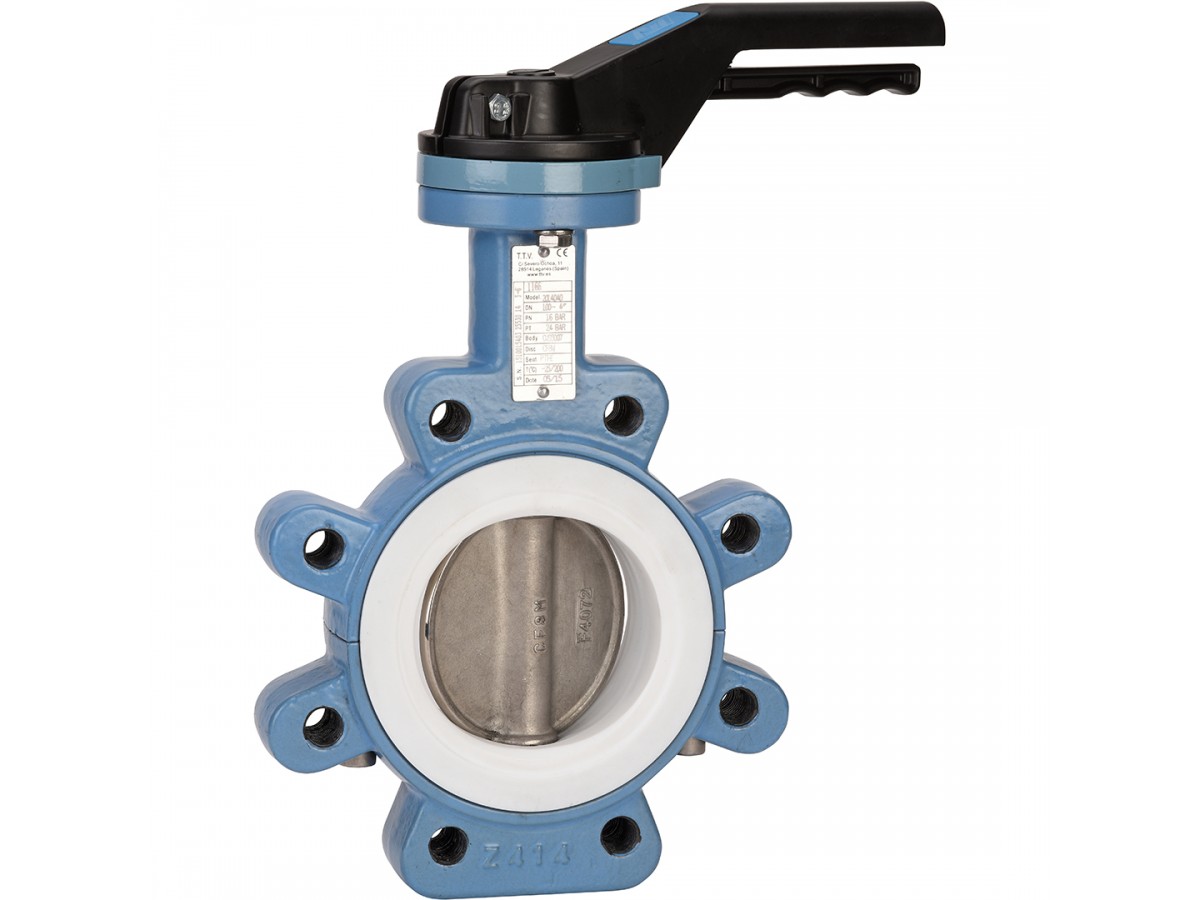

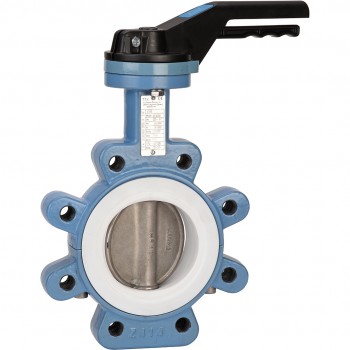

Vanne papillon en fonte ductile 1166 lug cf8m/teflon® silicone dn50
