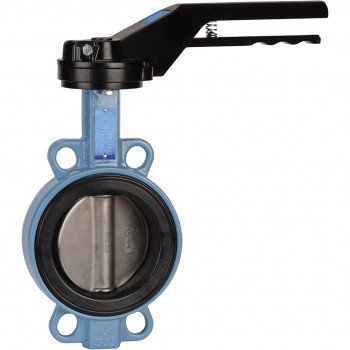

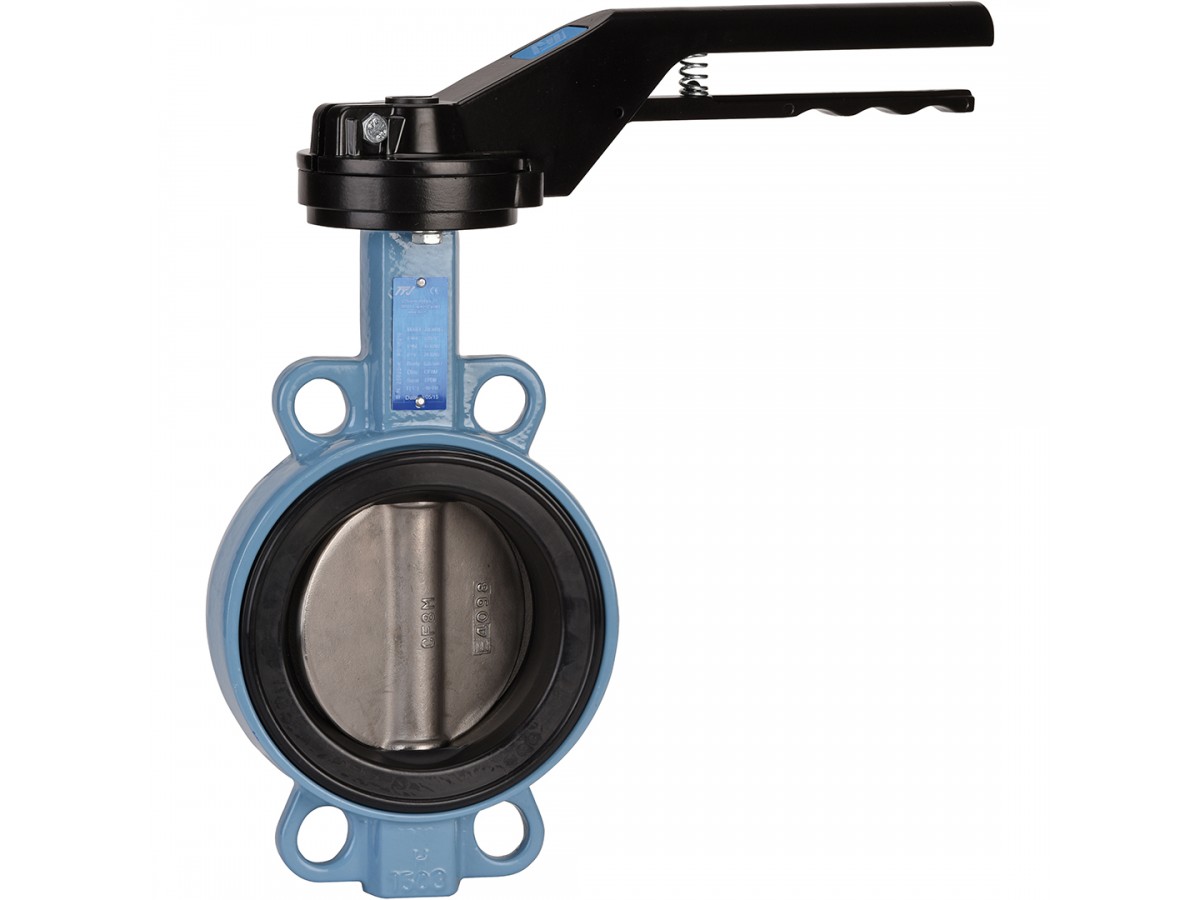

Référence 1145 : Vanne papillon wafer TTV

Notre référence 1145 est une vanne papillon de type wafer TTV le plus souvent utilisée avec des fluides corrosifs. Ces vannes à corps en deux pièces sont disponibles en tailles DN32/40 à DN300, et se montent entre des brides PN10/16 et classe 150 (PN20). Elle est composée d'un corps en fonte ductile EN-GJS-500-7 revêtu de Rilsan (la couleur est RAL 5024 et la peinture a une épaisseur de 250-300 microns), d'un disque en acier inoxydable CF8M, et d'un siège en PTFE avec un noyau en silicone intérieur pour une plus grande flexibilité et une résistance à des températures plus élevées. Les avantages du PTFE sont sa compatibilité avec plusieurs types de fluides et sa résistance exceptionnelle à la corrosion. Cette vanne papillon de type wafer TTV bénéficie également de caractéristiques techniques spécifiques énumérées ci-dessous :

• Long col pour isolement


• Tige pleine traversante


• Levier ou réducteur (à partir de DN250)


• Plaque de montage ISO 5211

En termes de résistance thermique, cette vanne peut supporter une large gamme de températures avec un minimum de -25 °C et jusqu'à un maximum de +200 °C. Elle tolérera également une pression de 16 bar jusqu'à DN150, et 10 bar pour des diamètres plus grands.
