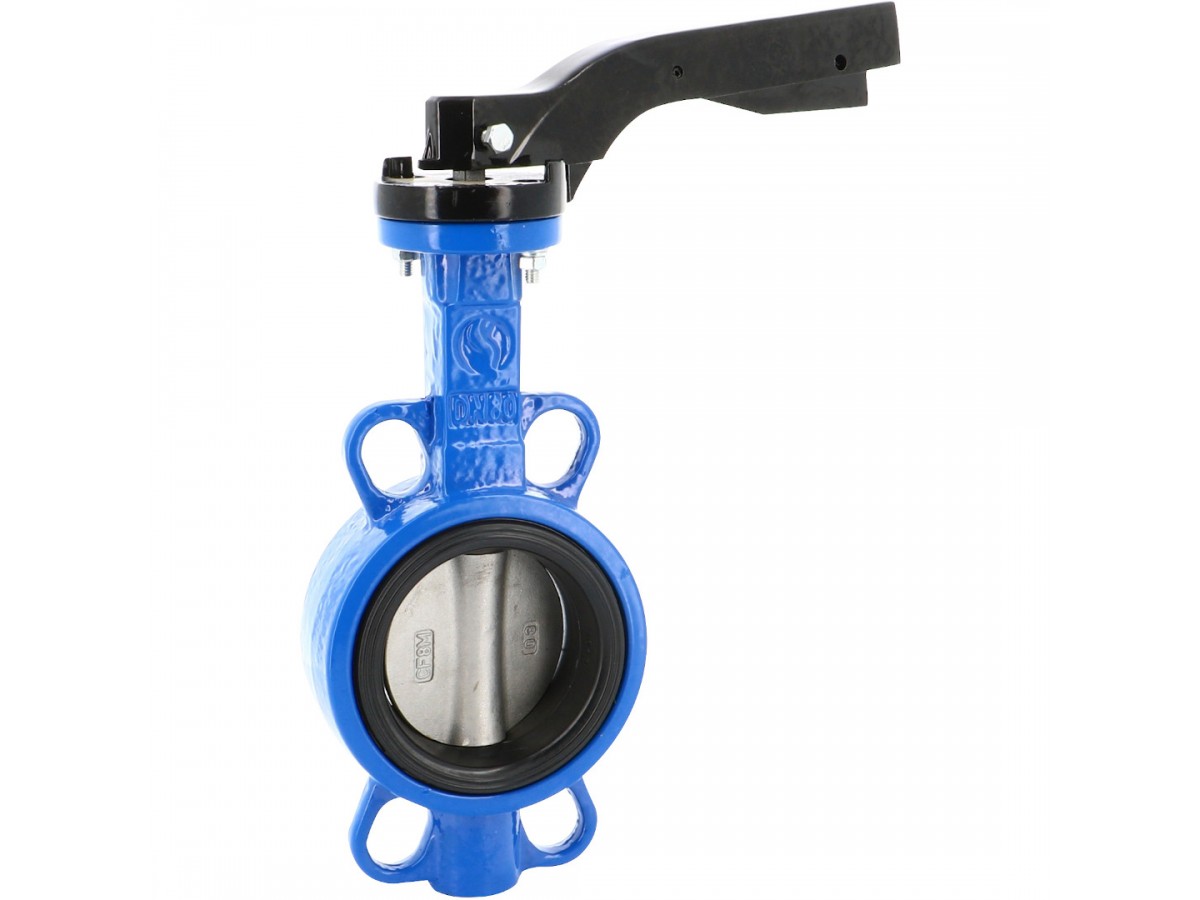

Vanne papillon en fonte ductile 1152 wafer disque CF8M siège NBR DN32-40
La vanne de la série 1152 est une vanne papillon wafer TTV, avec un corps en fonte ductile et un siège en NBR. Elle est certifiée Bureau Veritas Marine et convient pour l'eau, les hydrocarbures, le carburant, le gaz naturel, les huiles, l'air comprimé, le glycol.| Certificat d'option 3.1 | Oui |
|---|---|
| DN pouces NPS | 1''1/2 |
| DN métrique | 40/49 |
| Norme de construction | ISO 10631 - EN 593 |
| Catégorie de risque CE | III Module H |
| Type de peinture | Rilsan |
| Épaisseur du revêtement de peinture (µm) | 250.00 |
| Norme EN face à face | EN 558 Série 20 |
| Norme DIN face à face | DIN 3202 Part.3 Série K1 |
| Norme ISO face à face | ISO 5752 Série 20 |
| Marque | TTV |
| Norme de test d'étanchéité | EN 12266-1 Taux A |
| Type de siège | Amovible |
| Plaque de cran | Oui |
| Dispositif d'ouverture | Poignée |
| Application | Industrie |
| Atmosphère ATEX | Groupe II Cat. 2G/2D |
| Matériau de l'arbre/tige | Acier inoxydable AISI 420 |
| Verrouillable | Oui |
| Carré, étoile (mm) | Carré 8 mm |
| Compatible ATEX | Oui |
| Couple (Nm) | 9.0 |
| DN | 40 |
| Face à Face (mm) | 33.0 |
| Fluide | Oxygène / Argon / Azote |
| Kv (m³/h) | 36.0 |
| Siège | NBR |
| Matériau du corps | Fonte ductile |
| Matériau du disque | Acier inoxydable ASTM A351 CF8M |
| ISO pad 5211 | F05/F07 |
| PS (bar) | 16 |
| Connexions | Entre brides PN10/16 #150 |
| TS max (°C) | 90 |
| TS min (°C) | -10 |
| Conception de la vanne papillon | Concentrique |
| Wafer/lug | Wafer |
| Zone ATEX | 1 & 21. 2 & 22 |
| Arbre traversant | Oui |
| Durée de garantie | 5 ans |
| CE | Oui |
| Matériau de la poignée | Aluminium |
Applications
- Industrie
- Automobile
- Maritime
Questions fréquentes
Quel est le certificat d'option 3.1?
Quelle est la taille DN en pouces NPS?
Quel est le standard de construction?
