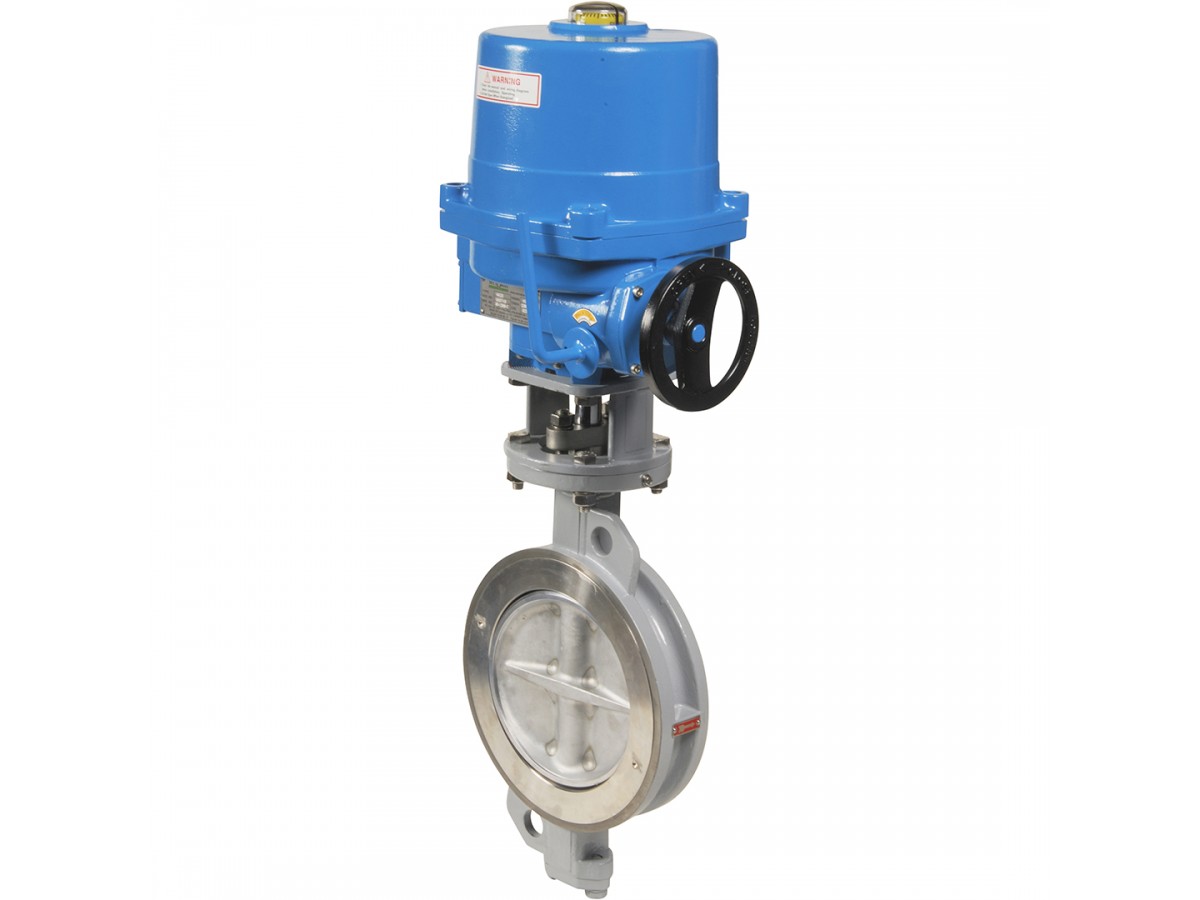

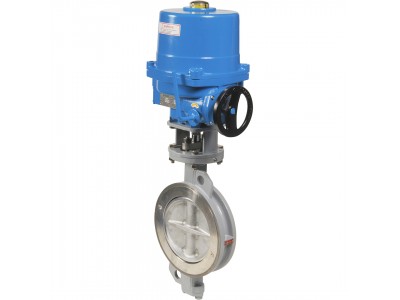

Vanne papillon double excentrée 1113 DN65 + NA06X ATEX 230V AC

Vanne papillon double excentrée en acier 1113 avec corps en acier au carbone WCB (1.0619), disque en acier inoxydable et siège en PTFE/graphite. Actionnement électrique ATEX NAX. PS : 25 bar, TS : 210°C. Sécurité incendie ISO 10497.

Détails

Certificat d'option 3.1	Oui
Delta P maximum (bar)	20
Atmosphère ATEX	IIB
Matériau de l'arbre/tige	Acier inoxydable 630 (17-4 PH)
Dérivation manuelle	Par volant
Débrayable	Oui
DN	65
Service de fonctionnement	Service S2 - 70%
Face à Face (mm)	46.0
Classe de protection (IP)	IP 67
Limiteur de couple	Non
Emplacement recommandé	Extérieur
Matériau du corps	Acier au carbone A216 WCB (1.0619)
Mode de protection ATEX	EEx d
Nombre de voies	2
Matériau du disque	Acier inoxydable CF8M
Gland de packing	Graphite
PS (bar)	25
Puissance (W)	15
Connexions	Entre brides PN25
Chauffage anti-condensation	Standard
Sécurité positive	Non
Fonction	On-off
Type d'actionneur électrique	NAX 06
Série d'actionneur électrique	Série SA-X/NA-X ATEX
Sièges	PTFE-Graphite
Temps de fonctionnement (s)	17.0
Température de surface	T4
Tension	230 V AC
TS max (°C)	210
TS min (°C)	-25
Conception de la vanne papillon	Double excentrée
Wafer/lug	Wafer
Zone ATEX	1. 2
Durée de garantie	1 an
CE	Catégorie de risque III
Connexion électrique	Par gland de packing ATEX
Sécurité incendie	Oui

Fiche technique 1113 PN25 Vanne papillon acier double excentration + NAX    pdf - 2.2 mo

Fiche de données 1113 Vannes papillon + Actionneur électrique NAX    pdf - 2.2 mo

Catégorie principale Vannes papillon actionnées

Applications

• Industrie
• Automobile
• Chimique

Questions fréquentes

Quelle est la pression maximale que la vanne peut supporter?

25 bar

Quel est le matériau de l'arbre?

Acier inoxydable 630 (17-4 PH)

Quelles sont les conditions de température de service?

210°C

Conseil d'expert: Assurez-vous de vérifier les spécifications ATEX pour une utilisation en atmosphères potentiellement explosives.
