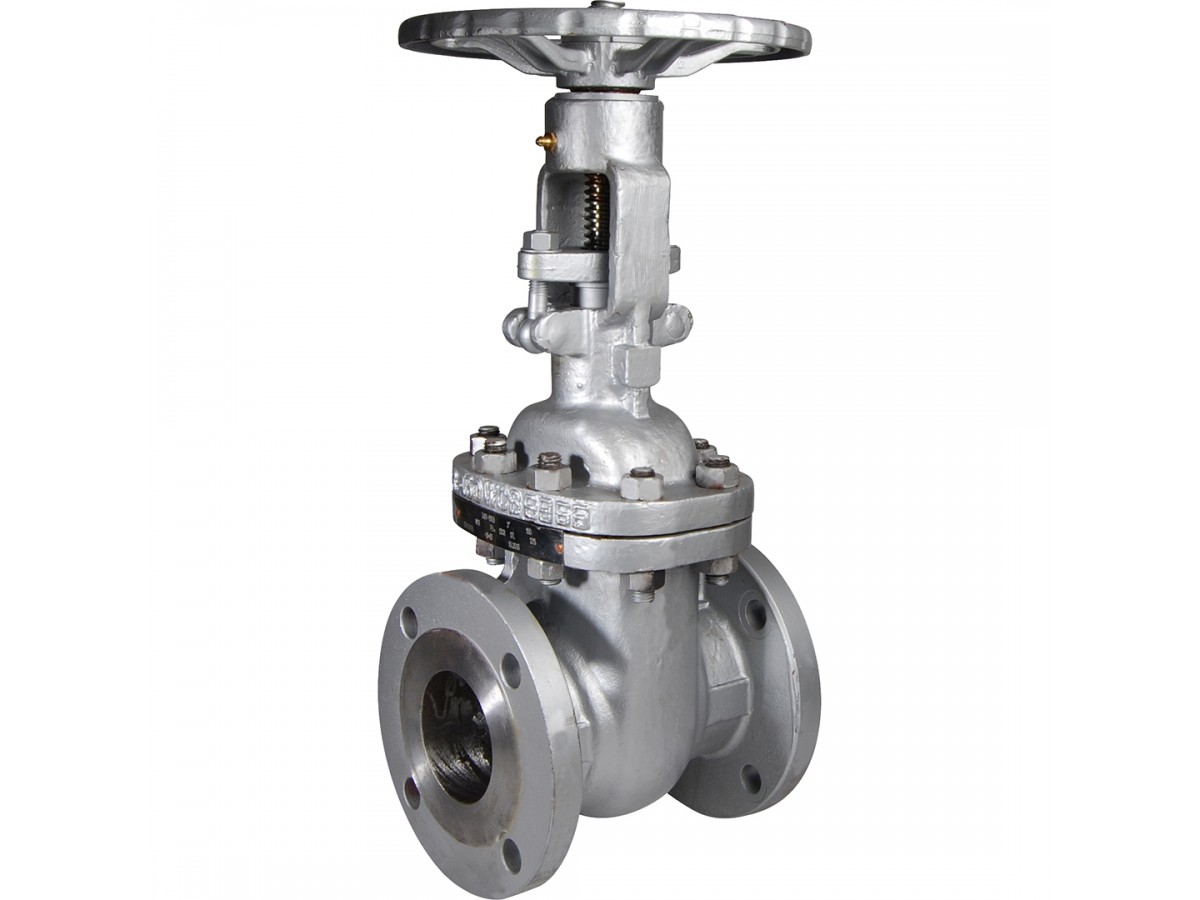

Vanne à guillotine en acier coulé A216WCB 145 RF ANSI150 2''

La série 145 de la vanne à guillotine est fabriquée en acier au carbone coulé, TRIM 5, à brides Classe 150 PN20, passage intégral, presse-étoupe en graphite et joint de bonnet en acier inoxydable/graphite, compatible ATEX. Pour les industries de la vapeur, pétrochimique, pétrolière et gazière.

Détails

Certificat d'option 3.1	Oui
DN pouces NPS	2''
Matériau du bonnet	Acier au carbone ASTM A216 WCB
Norme de construction	API 600
Catégorie de risque CE	III Module H
NACE MR0175	Oui
TRIM	TRIM 5
Type de peinture	Époxy
Épaisseur du revêtement de peinture (µm)	60.00
Norme EN face à face	EN 558 Série 3
Norme ASME face à face	ASME B16.10
Norme face à face	EN 558 Série 3. ASME B16.10
Nombre de tours d'ouverture/fermeture	15
Norme de test d'étanchéité	API 598
Bonnet	À boulonner
Matériau de scellement de tige	Graphite
Matériau de l'organe de fermeture	Acier au carbone ASTM A216 WCB+ Stellite Gr.6 (doublon avec le précédent)
Dispositif d'ouverture	Volant
Application	Industrie
Atmosphère ATEX	Groupe II Cat. 2G/2D
Matériau de l'arbre/tige	Acier inoxydable ASTM A182 F6a
Compatible ATEX	Oui
Couple (Nm)	68.0
Diamètre de passage	51.00
DN	50
Face à Face (mm)	Scellement	Métal / Métal
Fluide	Oxygène / Argon / Azote
Joint	Acier inoxydable AISI 304 + Graphite
Kv (m³/h)	265.0
Matériau du corps	Acier au carbone A216 WCB (1.0619)
Matériau de la porte	Acier au carbone ASTM A216 WCB+ Stellite Gr.6
Alésage	Intégral
Presse-étoupe	Oui
PS (bar)	20
Connexions	À brides #150 PN20
RAL (Peinture)	7001
Sièges	Acier au carbone ASTM A105. revêtu de stellite Gr.6
TS max (°C)	425
TS min (°C)	-29
Zone ATEX	1 & 21. 2 & 22
Durée de garantie	2 ans
Type de tige	Montante
CE	Oui
Matériau de la poignée	Fonte

Certificat de conformité    pdf - 223.3 ko

Fiche technique vanne à opercule acier trim5 brides class150    pdf - 525.2 ko

Notice montage Robinet vanne à opercule acier moulé à brides    pdf - 554.6 ko

Manuel d'installation et d'exploitation de la vanne à guillotine à brides    pdf - 162.1 ko

Fiche technique vanne en acier au carbone classe150 trim5 à brides    pdf - 422.6 ko

Catégorie principale Vannes à guillotine ANSI

Applications

• Industrie
• Pétrole & Gaz
• Maintenance

Questions fréquentes

Quel est le matériau du corps de la vanne ?

Acier au carbone ASTM A216 WCB.

Quelle est la taille de la vanne ?

2''.

La vanne est-elle compatible ATEX ?

Oui, elle est compatible ATEX.

CONSEIL D'EXPERT : Assurez-vous de vérifier les spécifications de pression et de température avant l'installation.
