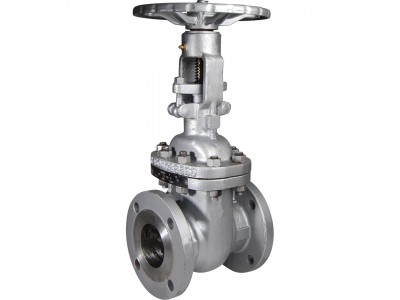

Vanne à guillotine en acier coulé A216WCB 143 RF ANSI150 6''
La série 143 de la vanne à guillotine est fabriquée en acier au carbone coulé, TRIM 8, à brides Classe 150 PN20, à passage intégral, avec presse-étoupe en graphite et joint de bonnet en acier inoxydable/graphite, compatible ATEX. Pour les industries de la vapeur, pétrochimique, pétrolière et gazière.
Concentration sur la vanne à guillotine en acier coulé ANSI
Notre vanne à guillotine en acier coulé ANSI est une vanne à passage intégral composée d'un corps en acier au carbone et d'un coin flexible en une seule pièce. Elle est disponible en diamètres de 2 à 24 et est équipée des éléments suivants :
- Tige montante, non rotative
- Volant fixe, non montant jusqu'à 14, réducteur au-dessus
- Bonnet et presse-étoupe boulonnés
- Connexions à brides RF classe 150 / ANSI 150 (PN20). Disponible également en classe 300 / ANSI 300, PN50 de 2 à 16
- Face à face selon ASME B16.10, tableau 1 série A8 et EN 558 série 3
- TRIM 8, siège avec Stellite® Gr.6, rendant la vanne résistante à l'usure et à la corrosion
- Peinture grise RAL 7001, épaisseur 60 µm
La vanne à guillotine en acier coulé ANSI détient également la certification NACE MR01-75, est sécurisée contre les incendies selon la norme API 6FA, et est compatible avec les zones ATEX. Elle peut être utilisée sur une très large gamme de températures, de -29 °C à +425 °C.
Distribution d'eau, systèmes de gaz et de pétrole, circuits de vapeur, produits pétrochimiques, industries gazières et pétrolières sont les domaines où la vanne en acier coulé ANSI est le plus souvent utilisée.
| Option certificat 3.1 | Oui |
|---|---|
| DN pouces NPS | 6'' |
| Matériau du bonnet | Acier au carbone ASTM A216 WCB |
| Norme de construction | API 600 |
| Catégorie de risque CE | III Module H |
| NACE MR0175 | Oui |
| TRIM | TRIM 8 |
| Type de peinture | Époxy |
| Épaisseur du revêtement de peinture (µm) | 60.00 |
| Norme face à face EN | EN 558 Série 3 |
| Norme face à face ASME | ASME B16.10 |
| Norme face à face | EN 558 Série 3. ASME B16.10 |
| Nombre de tours d'ouverture/fermeture | 33 |
| Norme de test d'étanchéité | API 598 |
| Bonnet | Boulonné |
| Matériau de l'étanchéité de la tige | Graphite |
| Matériau de l'organe de fermeture | Acier inoxydable 13Cr revêtu d'acier au carbone ASTM A216 WCB |
| Dispositif d'ouverture | Volant |
| Application | Industrie |
| Atmosphère ATEX | Groupe II Cat. 2G/2D |
| Matériau de l'arbre/tige | Acier inoxydable ASTM A182 F6a |
| Compatible ATEX | Oui |
| Couple (Nm) | 200.0 |
| Diamètre de passage | 152.00 |
| DN | 150 |
| Face à Face (mm) | 267.0 |
| Étanchéité | Métal / Métal |
| Fluide | Oxygène / Argon / Azote |
| Joint | Acier inoxydable AISI 304 + Graphite |
| Kv (m³/h) | 2690.0 |
| Matériau du corps | Acier au carbone A216 WCB (1.0619) |
| Matériau de la porte | Acier au carbone ASTM A216 WCB. revêtement en acier inoxydable 13Cr |
| Passage | Intégral |
| Presse-étoupe | Oui |
| PS (bar) | 20 |
| Connexions | Brides #150 PN20 |
| RAL (Peinture) | 7001 |
| Sièges | Acier au carbone ASTM A105. revêtement en stellite Gr.6 |
| TS max (°C) | 425 |
| TS min (°C) | -29 |
| Zone ATEX | 1 & 21. 2 & 22 |
| Durée de garantie | 2 ans |
| Type de tige | Montante |
| CE | Oui |
| Matériau du volant | Fonte |
Applications
- Industrie
- Pétrole & Gaz
- Chimique
Questions fréquentes
Quel est le matériau du corps de la vanne?
Quelle est la taille de la vanne?
Est-elle compatible avec les applications ATEX?
Vanne à guillotine en acier moulé a216wcb 143 rf ansi150 6''
- Fabricant : France
- Référence : Cast steel A216WCB gate valve 143 RF ANSI150 6''
- Disponibilité : Disponible
Produits liés
Vanne à guillotine en acier moulé a216wcb 143 rf ansi150 5''
Vanne à guillotine en acier coulé A216WCB 143 RF ANSI150 5'' La vanne à guillotine série 143 est fabriquée en acier au carbone coulé, TRIM 8, à brides Classe 150 PN20, à passage intégral, avec presse-étoupe en graphite et joint de bonnet en acier inoxydable/graphite, compatible ATEX. Pour les industries de la vapeur, pétrochimique, pétrolière et gazière. Concentration sur la vanne à guillotine en acier coulé ANSI Notre vanne à guillotine en acier coulé ANSI es..
0,00€
Vanne à guillotine en acier moulé a216wcb 143 rf ansi150 16''
Vanne à guillotine en acier coulé A216WCB 143 RF ANSI150 16'' La série 143 de la vanne à guillotine est fabriquée en acier au carbone coulé, TRIM 8, à brides Classe 150 PN20, à passage intégral, avec un presse-étoupe en graphite et un joint de bonnet en acier inoxydable/graphite, compatible ATEX. Pour les industries de la vapeur, pétrochimique, pétrolière et gazière. Concentration sur la vanne à guillotine en acier coulé ANSI Notre vanne à guillotine en acier ..
0,00€
Vanne à guillotine en acier moulé a216wcb 145 rf ansi150 6''
Vanne à guillotine en acier coulé A216WCB 145 RF ANSI150 6''La série 145 de la vanne à guillotine est fabriquée en acier au carbone coulé, TRIM 5, à brides Classe 150 PN20, passage intégral, presse-étoupe en graphite et joint de bonnet en acier inoxydable/graphite, compatible ATEX. Pour les industries de la vapeur, pétrochimique, pétrolière et gazière. Déta..
0,00€

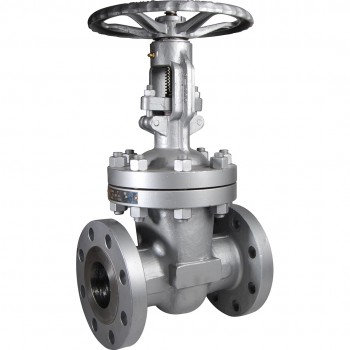

Vanne à guillotine en acier moulé a216wcb 149 rf ansi300 6''
