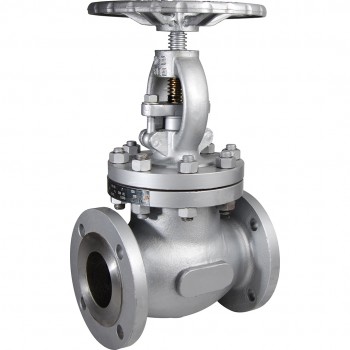

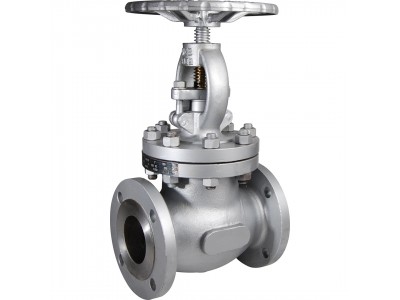

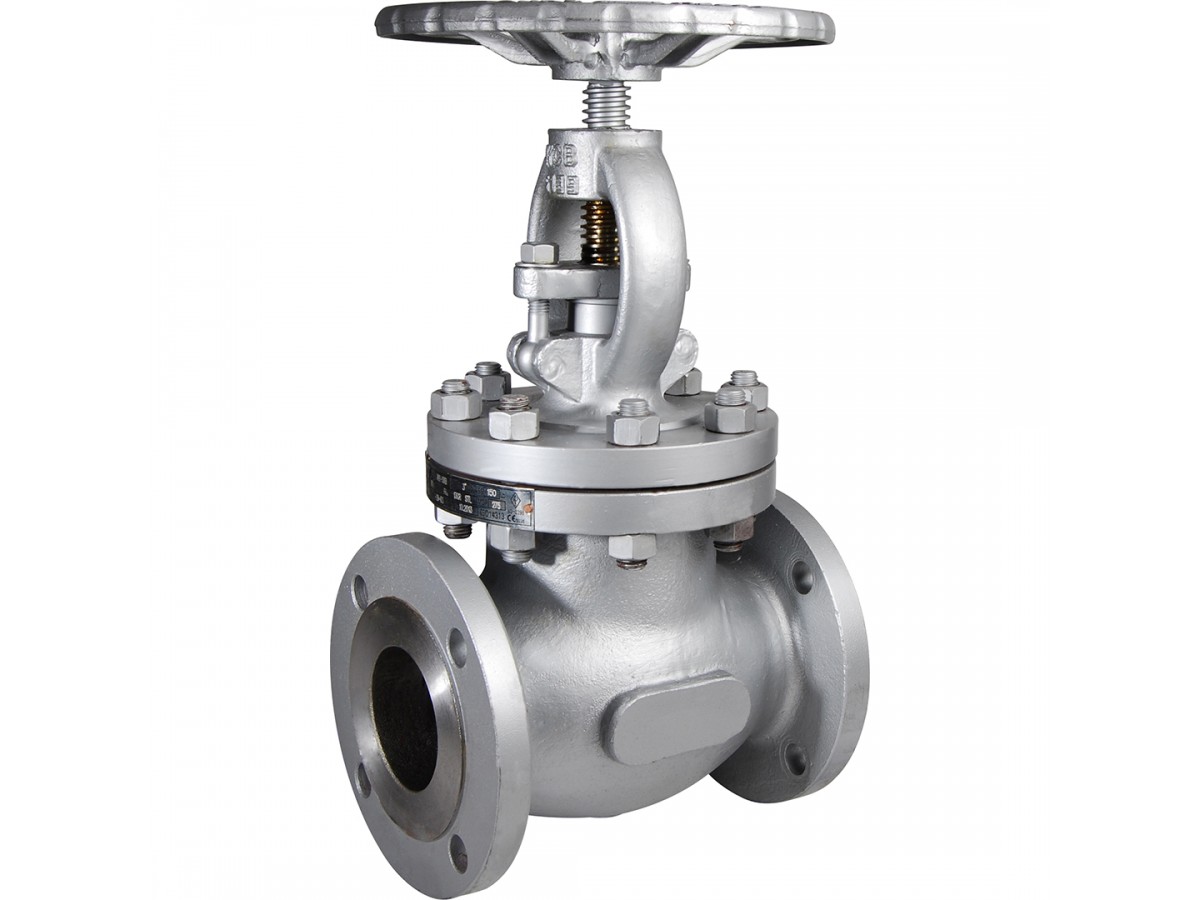

Vanne globe en acier coulé A216WCB 443 RF ANSI150 8''

Nous proposons la série de vannes globe 443, en acier coulé A216 WCB, TRIM 8, à brides RF Classe 150 PN20, avec un couvercle en acier au carbone boulonné, un siège en acier au carbone stellite, passage intégral. Pour les systèmes d'eau, de diesel, de vapeur et de gaz.

Détails
Certificat d'option 3.1	Oui
DN pouces NPS	8''
Matériau du couvercle	Acier au carbone ASTM A216 WCB
Norme de construction	BS 1873
Catégorie de risque CE	III Module H
NACE MR0175	Oui
TRIM	TRIM 8
Épaisseur de revêtement de peinture (µm)	60.00
Norme face à face EN	EN 558 Série 10
Norme face à face ASME	ASME B16.10
Norme face à face	EN 558 Série 10. ASME B16.10
Nombre de tours d'ouverture/fermeture	11
Norme de test d'étanchéité	API 598
Couvercle	Boulonné
Matériau de joint d'arbre	Graphite
Matériau de l'organe de fermeture	Acier inoxydable 13Cr revêtu d'acier au carbone ASTM A105
Dispositif d'ouverture	Volant
Application	Industrie
Atmosphère ATEX	Groupe II Cat. 2G/2D
Matériau de l'arbre/tige	Acier inoxydable ASTM A182 F6a
Compatible ATEX	Oui
Diamètre de passage	203.00
DN	200
Face à face (mm)	495.0
Étanchéité	Métal / Métal
Fluide	Oxygène / Argon / Azote
Joint	Acier inoxydable AISI 304 + Graphite
Kv (m³/h)	624.0
Matériau du corps	Acier au carbone A216 WCB (1.0619)
Passage	Intégral
Gland de remplissage	Oui
PS (bar)	20
Connexions	À brides #150 PN20
RAL (Peinture)	7001
Sièges	Acier au carbone ASTM A105. stellite Gr.6 revêtu
TS max (°C)	425
TS min (°C)	-29
Zone ATEX	1 & 21. 2 & 22
Durée de garantie	2 ans
Type de tige	Montante
CE	Oui
Matériau de la poignée	Fonte

Certificat de conformité pdf - 221.2 ko

Fiche technique robinet soupape acier moulé trim8 brides class150 pdf - 479 ko

Notice montage robinet soupape moule à brides pdf - 569.1 ko

Manuel d'installation et d'exploitation vanne globe en acier au carbone pdf - 163.7 ko

Fiche technique vanne globe en acier au carbone classe150 trim8 à brides pdf - 439.2 ko

Applications

Industrie
Chauffage/Fonderie
Pétrole & Gaz

Questions fréquentes

Option certificat 3.1 disponible ?

Oui

Quel est le matériau du bonnet ?

Acier au carbone ASTM A216 WCB

Quelle est la norme de construction ?

BS 1873

Conseil d'expert : Assurez-vous de vérifier la compatibilité des matériaux avec les fluides que vous utilisez.
