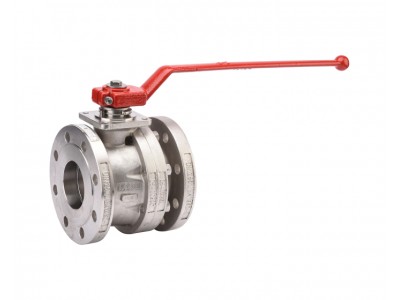

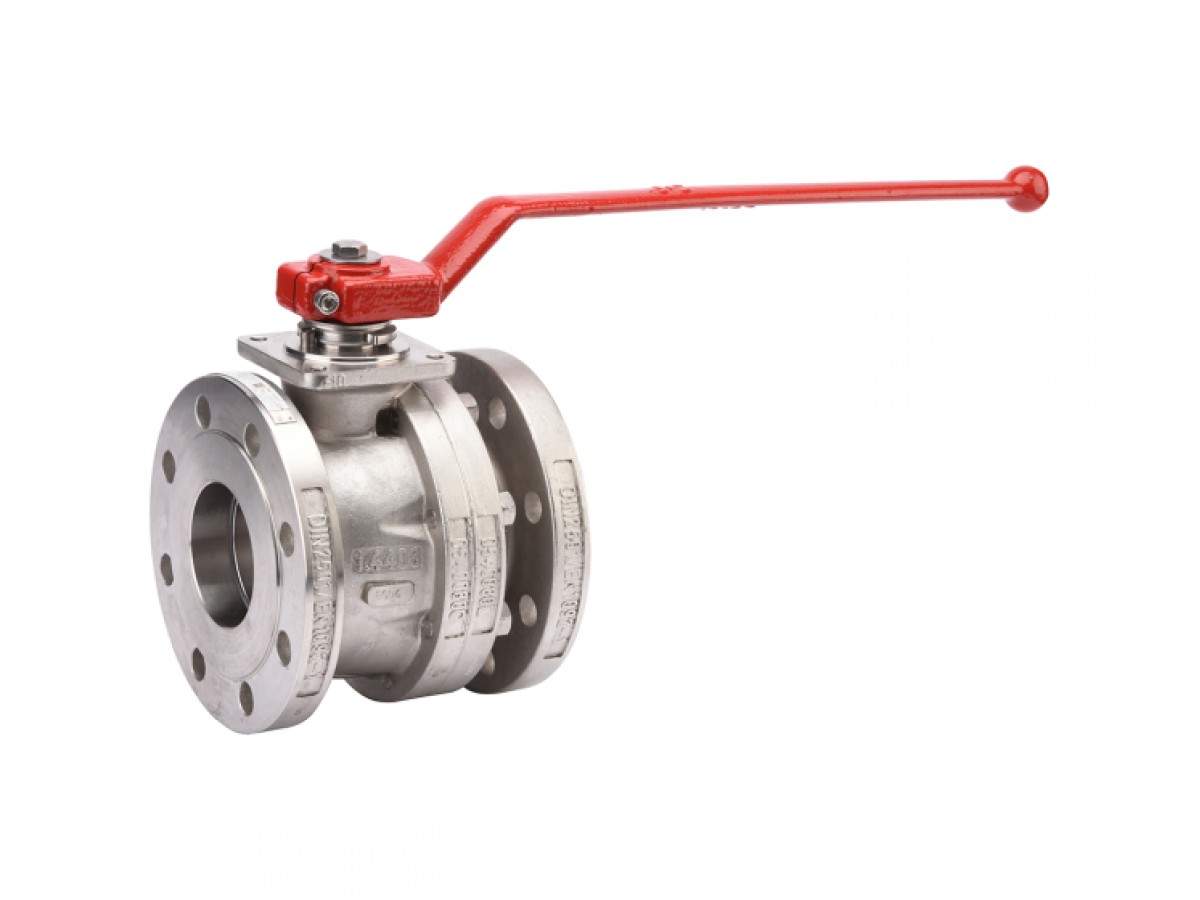

Vanne à boule en acier inoxydable 540IICG RF PN16/40 DN15

Découvrez la vanne à boule série 516/540IICG, corps en 2 pièces, sièges en PTFE graphite, DIN court, corps en acier inoxydable avec brides PN40, sécurité incendie, étanchéité assurée par un joint torique FKM, pour produits chimiques, eau, chauffage

Détails

Certificat d'option 3.1	Oui
DN pouces NPS	1/2''
Norme de construction	EN 1983 - ISO 17292 - EN 12516
Catégorie de risque CE	IV Module H1
Norme de sécurité incendie	ISO 10497:2004. API 607 V5. API 6FA. BS 6755-2
SIL	SIL 3
Norme EN face-à-face	EN 558 Série 27
Norme DIN face-à-face	DIN 3202 F4. DIN 3357-2 ff
Norme face-à-face	erreur à traiter
Marque	JC VALVES
Norme de test d'étanchéité	EN 12266-1 Taux A
Matériau de scellement de tige	Emballage en graphite
Dispositif antistatique	Oui
Vapeur	Oui
Orifice de dégazage	Oui
Dispositif d'ouverture	Poignée
Norme des émissions fugitives	ISO 15848-1 Classe B. TA LUFT VDI 2440
Application	Industrie
Atmosphère ATEX	Groupe II Cat. 2G/2D
Matériau de l'arbre/tige	Acier inoxydable ASTM A479 type 316
Carré, étoile (mm)	MEP M12x9
Compatible ATEX	Oui
Couple (Nm)	13.2
Diamètre de passage	15.00
DN	15
Face à Face (mm)	1545.0
Fluide	Hydrocarbures. gaz
Kv (m³/h)	20.0
Matériau du corps	Acier inoxydable CF8M (1.4408)
Nombre de voies	2
Alésage	Complet
ISO pad 5211	Oui
Gland de remplissage	Oui
PS (bar)	40
Connexions	Bridées PN10/40
Sièges	PTFE-Graphite
Matériau de la boule	Acier inoxydable ASTM A479 Tp 316
TS max (°C)	260
TS min (°C)	-50
Conception de la vanne à boule	Corps divisé
Zone ATEX	1 & 21. 2 & 22
Durée de garantie	5 ans
CE	Oui
Matériau de la poignée	Fonte ductile
Type de poignée	Levier rouge
Sécurité incendie	Oui

Certificat de conformité    pdf - 217.5 ko

Fiche technique vanne à sphère inox 2 pièces JC PTFE graphite DIN court PN16/40    pdf - 845.6 ko

Notice montage robinet à tournant sphérique JC    pdf - 504.4 ko

Manuel d'installation et d'exploitation de la vanne à boule JC    pdf - 1.2 mo

Fiche technique vanne à boule 2 pcs acier inoxydable F4 F5 PTFE graphite PN16/40    pdf - 716.3 ko

Catégorie principale Robinets à tournant sphérique en acier inoxydable

Applications

• Industrie
• Automobile
• Chimique

Questions fréquentes

Quelle est la norme de construction?

EN 1983 - ISO 17292 - EN 12516

Quel est le certificat d'option?

Oui

Quelle est la catégorie de risque CE?

PN16/40

Conseil d'expert: Assurez-vous de vérifier la compatibilité des matériaux avec les fluides utilisés.

Donnez votre avis

Votre nom

Votre évaluation

Attention : le HTML n’est pas transcrit !

Note     Mauvais           Bon

Continuer

Vanne à bille en acier inoxydable 540iicg rf pn16/40 dn15

• Fabricant : France
• Référence : 540IICG stainless steel ball valve RF PN16/40 DN15
• Disponibilité : Disponible
