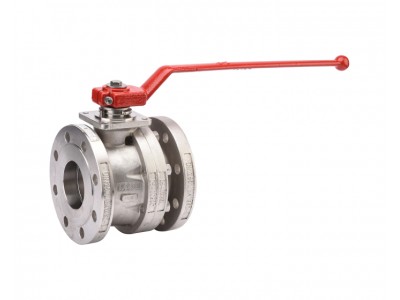

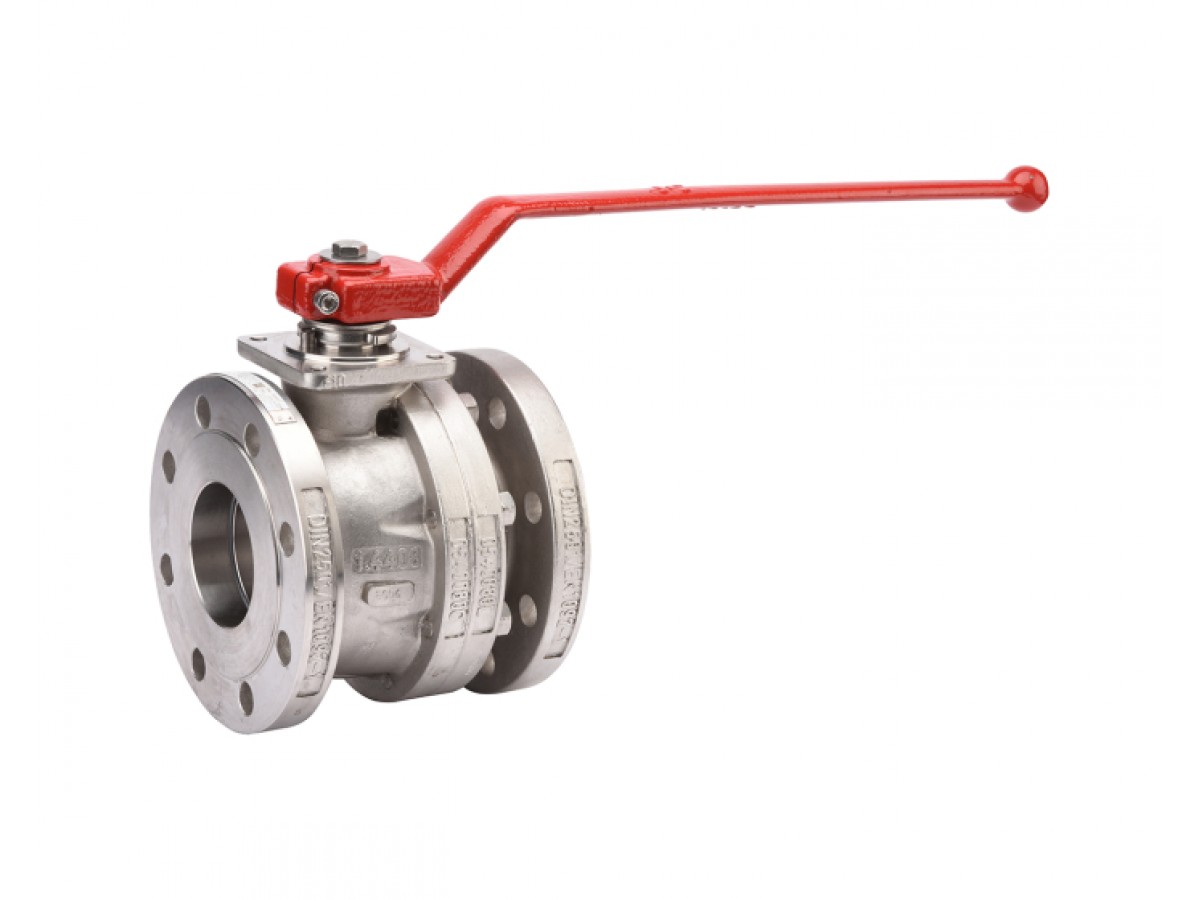

Vanne à boule en acier inoxydable 516IIGF RF PN16/40 DN65

Découvrez la vanne à boule de la série 540IIGF, corps en 2 pièces en acier inoxydable avec siège en PTFE chargé de verre, attachement à brides PN40, DIN court, gamme Split Body JC, sécurisée contre les incendies, compatible ATEX, pour les pétrochimies, l'eau

Détails

Certificat d'option 3.1	Oui
DN pouces NPS	2''1/2
Norme de construction	EN 1983 - ISO 17292 - EN 12516
Catégorie de risque CE	IV Module H1
Norme de sécurité incendie	ISO 10497:2004. API 607 V5. API 6FA. BS 6755-2
SIL	SIL 3
Norme EN face à face	EN 558 Série 27
Norme DIN face à face	DIN 3202 F4. DIN 3357-2 ff
Norme face à face	erreur à traiter
Marque	JC VALVES
Norme de test d'étanchéité	EN 12266-1 Taux A
Matériau d'étanchéité du tige	Emballage en graphite
Dispositif antistatique	Oui
Vapeur	Oui
Trou de dégazage	Oui
Dispositif d'ouverture	Poignée
Norme des émissions fugitives	ISO 15848-1 Classe B. TA LUFT VDI 2440
Application	Industrie
Atmosphère ATEX	Groupe II Cat. 2G/2D
Matériau de l'arbre/tige	Acier inoxydable ASTM A479 type 316
Carré, étoile (mm)	MEP M22x16
Compatible ATEX	Oui
Couple (Nm)	76.2
Diamètre de passage	65.00
DN	65
Face à Face (mm)	1955.0
Fluide	Hydrocarbures. gaz
Kv (m³/h)	550.0
Matériau du corps	Acier inoxydable CF8M (1.4408)
Nombre de voies	2
Alésage	Complet
ISO pad 5211	Oui
Gland d'emballage	Oui
PS (bar)	16
Connexions	Bridées PN10/16
Sièges	PTFE-Verre
Matériau de la boule	Acier inoxydable ASTM A351 CF8M
TS max (°C)	230
TS min (°C)	-50
Conception de la vanne à boule	Corps divisé
Zone ATEX	1 & 21. 2 & 22
Durée de garantie	5 ans
CE	Oui
Matériau de la poignée	Fonte ductile
Type de poignée	Levier rouge
Sécurisé contre les incendies	Oui

Certificat de conformité    pdf - 217.5 ko

Fiche technique vanne à sphère inox 2 pièces JC PTFE verre DIN court PN16/40    pdf - 850.9 ko

Notice de montage robinet à tournant sphérique JC    pdf - 504.4 ko

Manuel d'installation et d'exploitation de la vanne à boule JC    pdf - 1.2 mo

Fiche technique vanne à boule en acier inoxydable 2 pièces F4 F5 PTFE verre PN16/40    pdf - 716.9 ko

Catégorie principale Robinets à tournant sphérique en acier inoxydable

Applications

• Industrie
• Automobile
• Marine

Questions fréquentes

Quelle est la norme de construction de la vanne?

EN 1983 - ISO 17292 - EN 12516

Quel est le diamètre nominal de la vanne?

2''1/2

La vanne a-t-elle un certificat d'option 3.1?

Oui

CONSEIL D'EXPERT: Assurez-vous de vérifier la compatibilité ATEX pour les applications dans des environnements potentiellement explosifs.
