Vannes à corps divisé de la gamme ICP : quelles sont les utilisations et les avantages ?

Dans quels domaines les vannes de la gamme ICP sont-elles utilisées ?

Les vannes à corps divisé ICP ont de nombreuses applications dans le domaine des produits chimiques, de l'industrie pétrochimique, ainsi que dans les installations hydrauliques, les systèmes de chauffage et les systèmes de distribution d'air et d'eau.

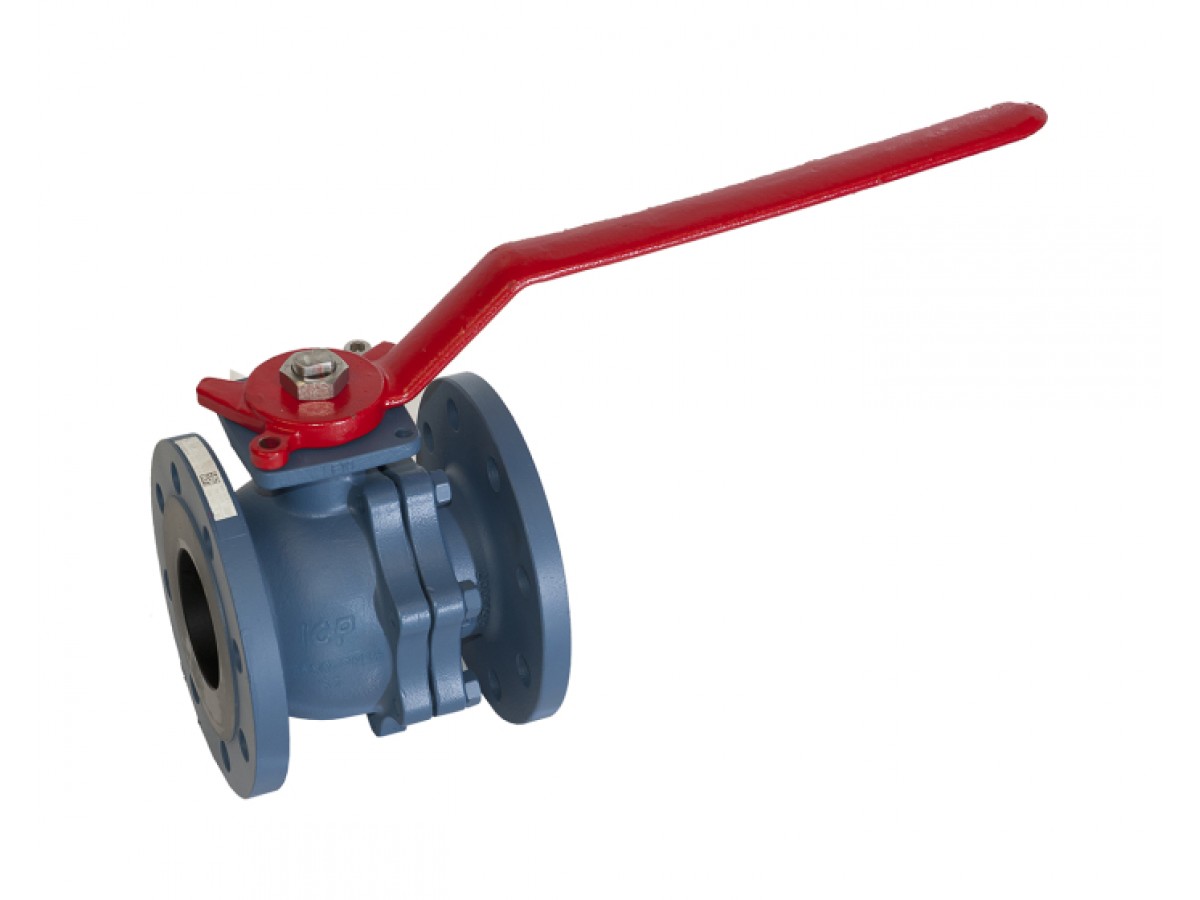

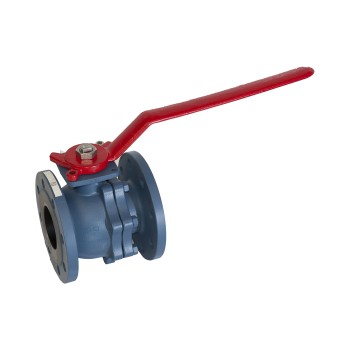

À quoi ressemblent-elles ?

Ce sont des vannes à passage intégral en deux pièces. Les corps sont en acier au carbone A216WCB ou en acier inoxydable CF8M, les billes sont en acier inoxydable CF8M, et les sièges en PTFE de deuxième génération (TFM 1600). Les diamètres varient de DN15 à DN200, et les vannes sont équipées de connexions à brides de différents types : RF PN16/40, ANSI 150 ou ANSI 300.

Principales caractéristiques des vannes à corps divisé ICP

Les vannes à corps divisé présentent un grand nombre d'avantages et d'équipements spécifiques :

• Dispositif de verrouillage


• Patin ISO 5211 pour montage direct d'un actionneur


• Tige anti-éjection, avec conception conique pour l'étanchéité en cas d'incendie


• Garniture en graphite et joint en FKM, assurant également l'étanchéité à la tige


• Dispositif antistatique


• Joint spiralé au siège (maintient l'étanchéité en cas de fluctuations de température et de pression)


• Orifice de décompression sur la bille (prévenant le blocage en position ouverte)

Ces vannes ont également différentes longueurs face à face, selon les différents modèles :

• Série EN 558 27 (DIN3202 F4 et F5)


• Série EN 558 3 et série 12


• Série EN 558 4

Un autre élément important est le siège en TFM 1600 (PTFE de deuxième génération), qui ajoute de multiples avantages à la vanne à corps divisé :

• Amélioration de l'étanchéité


• Capacités plus importantes en matière de pression et de température


• Meilleure résistance à l'usure


• Un couple de fonctionnement plus faible et un nombre réduit de particules créées.

Différents modèles tolèrent différentes températures, (de -50 °C à +230 °C par exemple). La pression de service maximale varie de 16 à 50 bar avec certaines de ces vannes.

Syveco propose également deux articles disponibles en option : un réducteur de rechange et un levier en acier inoxydable de rechange.

Enfin, notre gamme de vannes de marque ICP bénéficie d'un grand nombre de certifications :

• Résistant au feu selon la norme ISO 10497:2004 (étanchéité en cas d'incendie)


• Émissions fugitives selon la norme ISO 15848-1


• Compatibilité avec les zones ATEX


• Certification NACE MR0175 (ISO 15156), pour les vannes à brides RF ANSI 150 et 300 (matériaux choisis pour leurs caractéristiques anticorrosion, pour des atmosphères contenant du H2S, dans des environnements pétroliers et gaziers par exemple).
