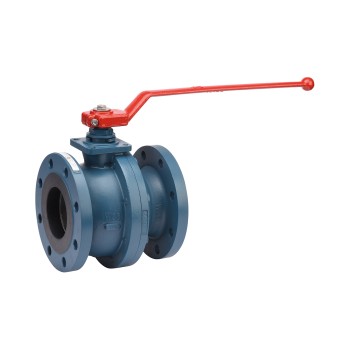

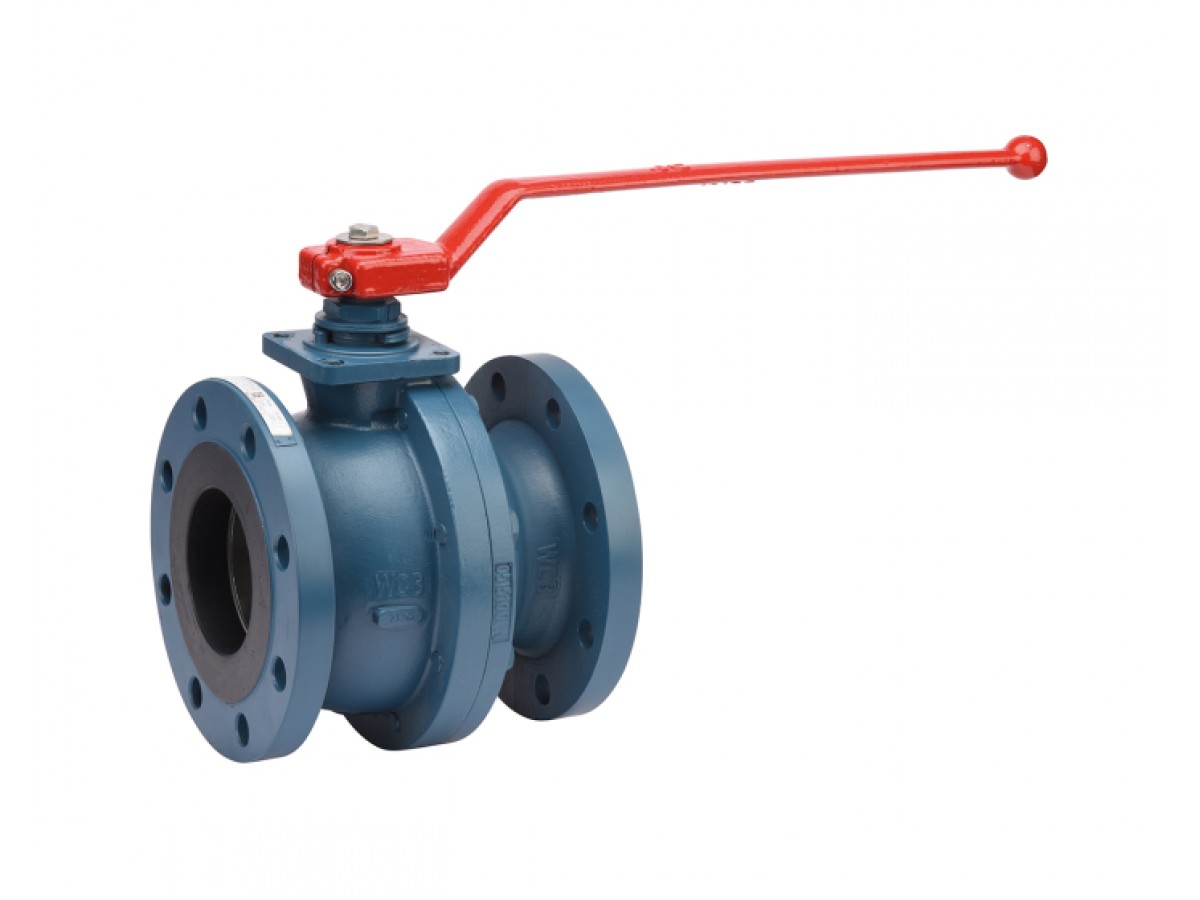

Vanne à boule en acier au carbone 540AIT RF PN16/40 DN20

Découvrez la vanne à boule de la série 540AIT, corps en 2 pièces avec siège en PTFE, DIN court, flanquée PN40, actionnement, sécurité incendie, pour produits chimiques, eau, chauffage, pétrochimie

Détails

Certificat d'option 3.1	Oui
DN pouces NPS	3/4''
Norme de construction	EN 1983 - ISO 17292 - EN 12516
Catégorie de risque CE	IV Module H1
Norme de sécurité incendie	ISO 10497:2004. API 607 V5. API 6FA. BS 6755-2
SIL	SIL 1
Norme EN face à face	EN 558 Série 27
Norme DIN face à face	DIN 3202 F4. DIN 3357-2 ff
Norme face à face	erreur à traiter
Marque	JC VALVES
Norme de test d'étanchéité	EN 12266-1 Taux A
Matériau de scellement de tige	Graphite
Dispositif antistatique	Oui
Vapeur	Oui
Orifice de dégazage	Oui
Dispositif d'ouverture	Poignée
Norme des émissions fugitives	ISO 15848-1 Classe B. TA LUFT VDI 2440
Application	Industrie
Atmosphère ATEX	Groupe II Cat. 2G/2D
Matériau de l'arbre/tige	Acier inoxydable ASTM A479 type 316
Carré, étoile (mm)	MEP M12x9
Compatible ATEX	Oui
Couple (Nm)	14.0
Diamètre de passage	20.00
DN	20
Face à Face (mm)	120.0
Fluide	Hydrocarbures. gaz
Kv (m³/h)	40.0
Matériau du corps	Acier au carbone A216 WCB (1.0619)
Nombre de voies	2
Alésage	Complet
ISO pad 5211	Oui
Gland de remplissage	Oui
PS (bar)	40
Connexions	Flanquée PN10/40
Sièges	PTFE
Matériau de la boule	Acier inoxydable ASTM A479 Tp 316
TS max (°C)	230
TS min (°C)	-20
Conception de la vanne à boule	Corps divisé
Zone ATEX	1 & 21. 2 & 22
Durée de garantie	5 ans
CE	Oui
Couleur principale du produit	Bleu
Matériau de la poignée	Fonte ductile
Type de poignée	Levier rouge
Sécurité incendie	Oui

Certificat de conformité    pdf - 219.2 ko

Fiche technique vanne à sphère acier 2 pièces JC PTFE DIN court PN16/40    pdf - 1.2 mo

Notice montage robinet à tournant sphérique JC    pdf - 504.4 ko

Manuel d'installation et d'exploitation de la vanne à boule JC    pdf - 1.2 mo

Fiche technique JC vanne à boule en acier au carbone 2 pièces F4 F5 PTFE PN16/40    pdf - 726 ko

Catégorie principale Robinets à boisseau sphérique en acier au carbone

Applications

• Industrie
• Chimique
• Eau/Hydraulique

Questions fréquentes

Quelle est la catégorie de risque CE ?

IV Module H1

Quel est le standard de construction ?

EN 1983 - ISO 17292 - EN 12516

Cette vanne a-t-elle un certificat d'option 3.1 ?

Oui

Conseil d'expert : Assurez-vous de vérifier la compatibilité chimique avant l'installation.
