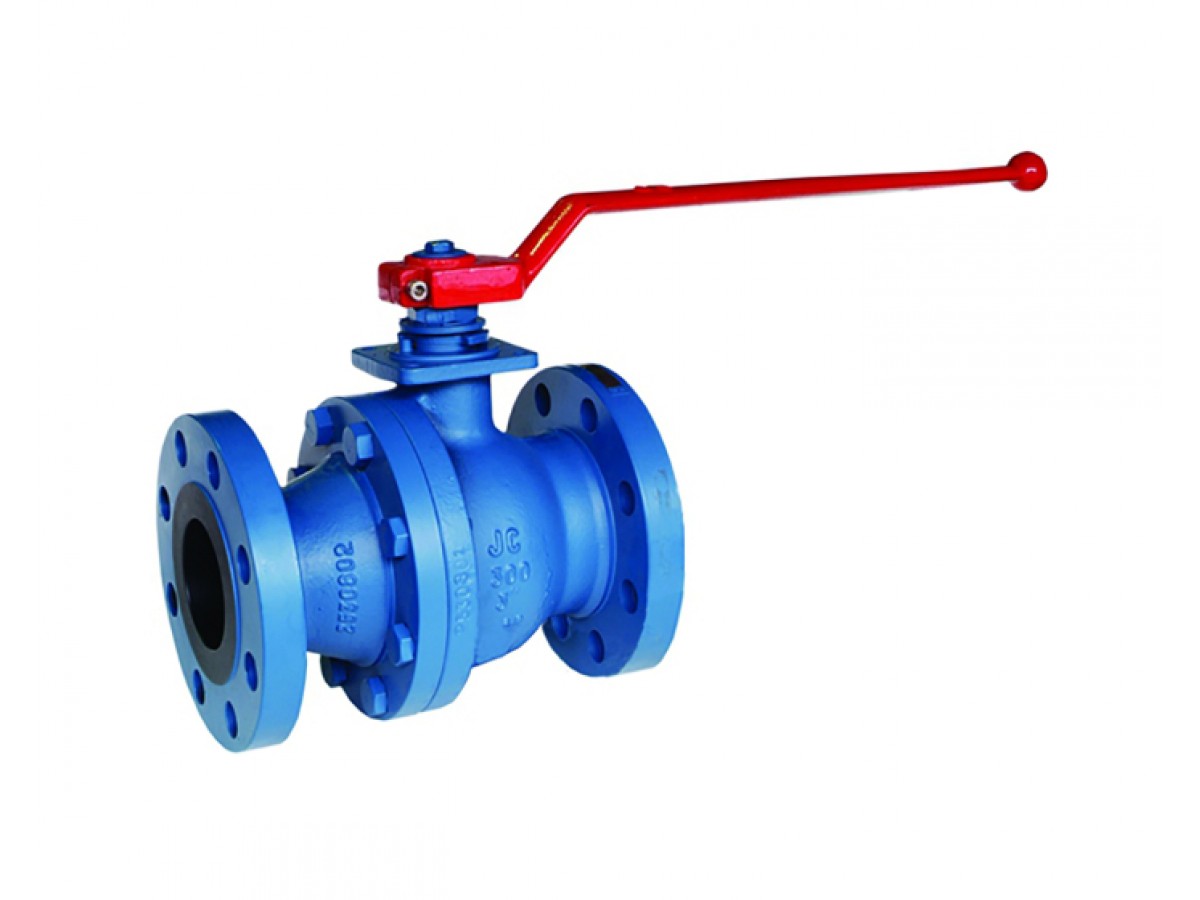

Vanne à boule en acier au carbone 530AIT RF ANSI300 3/4''

Nous présentons la vanne à boule en acier à corps 2 pièces Série 530AIT Split Body JC avec passage intégral pour l'arrêt de fluide dans les systèmes chimiques et pharmaceutiques,...

Détails

Certificat d'option 3.1	Oui
DN pouces NPS	3/4''
Norme de construction	EN 1983 - ISO 17292 - ASME B16.34 - API 6D
Catégorie de risque CE	IV Module H1
NACE MR0175	Oui
Norme de sécurité incendie	ISO 10497:2004. API 607 V5. API 6FA. BS 6755-2
SIL	SIL 1
Norme EN face à face	EN 558 Série 4
Norme ASME face à face	ASME B16.10
Norme face à face	EN 558 Série 4. ASME B16.10
Marque	JC VALVES
Norme de test d'étanchéité	API 598
Matériau d'étanchéité de tige	Graphite
Dispositif antistatique	Oui
Vapeur	Oui
Trou de dégazage	Oui
Dispositif d'ouverture	Poignée
Norme des émissions fugitives	ISO 15848-1 Classe B. TA LUFT VDI 2440
Application	Industrie
Atmosphère ATEX	Groupe II Cat. 2G/2D
Matériau de l'arbre/tige	Acier inoxydable ASTM A479 type 316
Carré, étoile (mm)	MEP M12x9
Compatible ATEX	Oui
Couple (Nm)	16.0
Diamètre de passage	20.00
DN	20
Face à Face (mm)	152.0
Fluide	Hydrocarbures. gaz
Kv (m³/h)	40.0
Matériau du corps	Acier au carbone A216 WCB (1.0619)
Nombre de voies	2
Passage	Intégral
ISO pad 5211	Oui
Gland d'étanchéité	Oui
PS (bar)	50
Connexions	Flasques #300 PN50
Sièges	PTFE
Matériau de la boule	Acier inoxydable ASTM A479 Tp 316
TS max (°C)	230
TS min (°C)	-29
Conception de la vanne à boule	Corps divisé
Zone ATEX	1 & 21. 2 & 22
Durée de garantie	5 ans
CE	Oui
Couleur principale du produit	Bleu
Matériau de la poignée	Fonte ductile
Type de poignée	Levier rouge
Sécurité incendie	Oui

Certificat de conformité    pdf - 217.7 ko

Fiche technique vanne à sphère acier 2 pièces JC PTFE class300    pdf - 1.4 mo

Notice de montage robinet à tournant sphérique JC    pdf - 504.4 ko

Manuel d'installation et d'exploitation vanne à boule JC    pdf - 1.2 mo

Fiche technique JC vanne à boule 2 pièces en acier au carbone PTFE class300    pdf - 1.2 mo

Catégorie principale Robinets à boisseau sphérique en acier au carbone

Applications

• Chimique
• Pharmaceutique
• Pétrole & Gaz

Questions fréquentes

Option certificat 3.1 disponible ?

Oui

Quelle est la taille DN en pouces ?

3/4''

Quels sont les standards de construction ?

EN 1983 - ISO 17292 - ASME B16.34 - API 6D

Conseil d'expert : Assurez-vous de vérifier la compatibilité des matériaux pour votre application spécifique.
