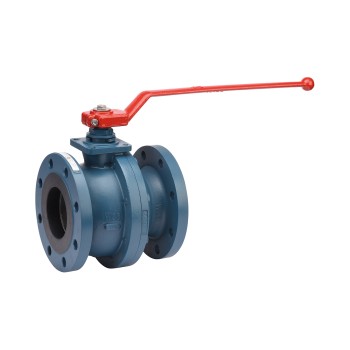

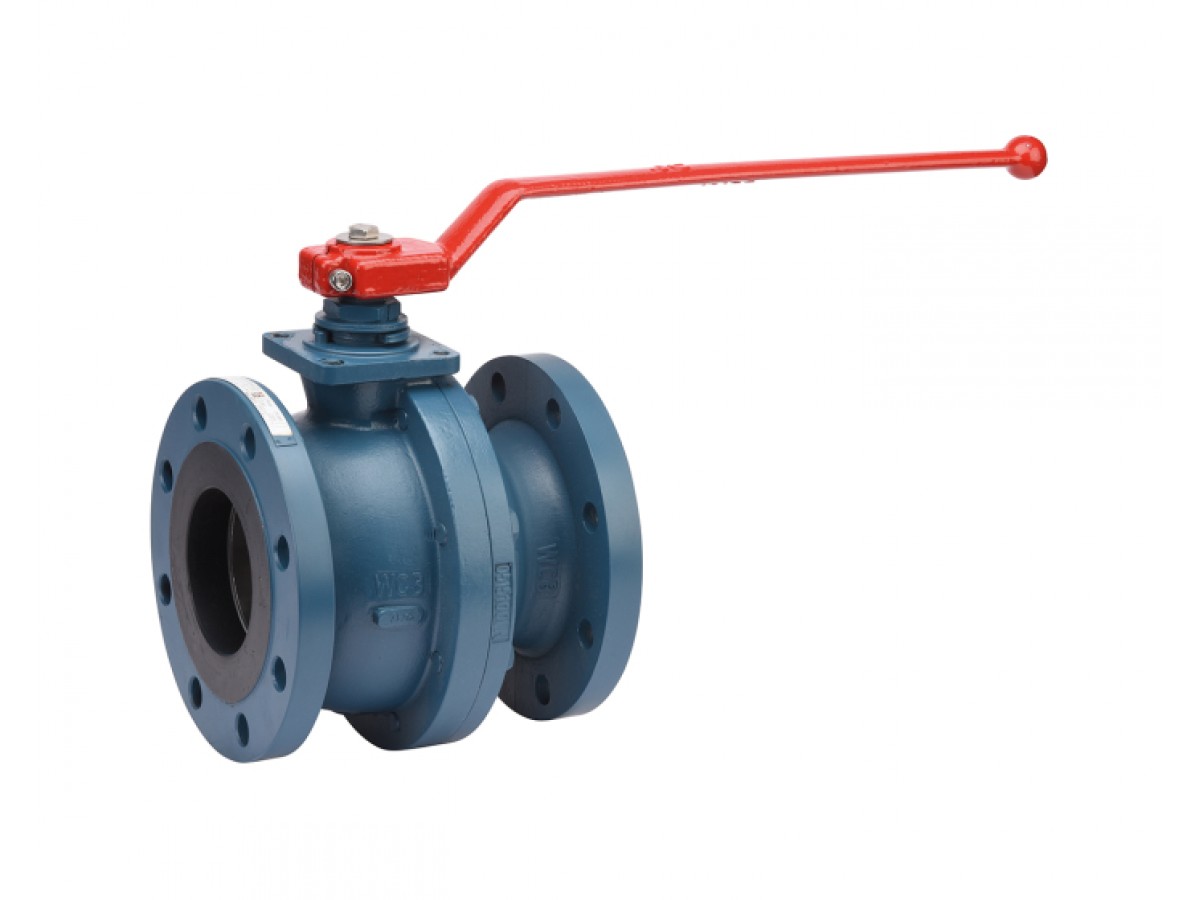

Vanne à boule en acier au carbone 516AIGF RF PN16/40 DN100

Découvrez la vanne à boule de la série 540AIGF, corps en acier à 2 pièces avec siège en PTFE chargé de verre, attachement à bride PN40, gamme JC, DIN court, certifiée pour la sécurité incendie, compatible zone ATEX pour les produits chimiques

Détails

Certificat d'option 3.1	Oui
DN pouces NPS	4''
Norme de construction	EN 1983 - ISO 17292 - EN 12516
Catégorie de risque CE	IV Module H1
Norme de sécurité incendie	ISO 10497:2004. API 607 V5. API 6FA. BS 6755-2
SIL	SIL 1
Norme EN face à face	EN 558 Série 27
Norme DIN face à face	DIN 3202 F4. DIN 3357-2 ff
Norme face à face	erreur à traiter
Marque	JC VALVES
Norme de test d'étanchéité	EN 12266-1 Taux A
Matériau de scellement de tige	Graphite
Dispositif antistatique	Oui
Vapeur	Oui
Trou de dégazage	Oui
Dispositif d'ouverture	Poignée
Norme des émissions fugitives	ISO 15848-1 Classe B. TA LUFT VDI 2440
Application	Industrie
Atmosphère ATEX	Groupe II Cat. 2G/2D
Matériau de l'arbre/tige	Acier inoxydable ASTM A479 type 316
Carré, étoile (mm)	MEP M28x20
Compatible ATEX	Oui
Couple (Nm)	166.2
Diamètre de passage	100.00
DN	100
Face à Face (mm)	190.0
Fluide	Hydrocarbures. gaz
Kv (m³/h)	1650.0
Matériau du corps	Acier au carbone A216 WCB (1.0619)
Nombre de voies	2
Alésage	Complet
ISO pad 5211	Oui
Gland de remplissage	Oui
PS (bar)	16
Connexions	Bridée PN10/16
Sièges	PTFE-Verre
Matériau de la boule	Acier inoxydable ASTM A351 CF8M
TS max (°C)	230
TS min (°C)	-20
Conception de la vanne à boule	Corps divisé
Zone ATEX	1 & 21. 2 & 22
Durée de garantie	5 ans
CE	Oui
Couleur principale du produit	Bleu
Matériau de la poignée	Fonte ductile
Type de poignée	Levier rouge
Sécurité incendie	Oui

Certificat de conformité    pdf - 219.7 ko

Fiche technique vanne à sphère acier 2 pièces JC PTFE verre DIN court PN16/40    pdf - 841.3 ko

Notice montage robinet à tournant sphérique JC    pdf - 504.4 ko

Manuel d'installation et d'exploitation de la vanne à boule JC    pdf - 1.2 mo

Fiche technique JC vanne à boule 2 pièces en acier au carbone F4 F5 PTFE verre PN16/40    pdf - 712.4 ko

Catégorie principale Robinets à boisseau sphérique en acier au carbone

Applications

• Industrie
• Automobile
• Chimique

Questions fréquentes

Quelle est la catégorie de risque CE ?

CE. Structure: 1.

Quel est le standard de construction ?

EN 1983 - ISO 17292 - EN 12516

Quelle est l'option de certificat 3.1 ?

Oui

Conseil d'expert: Assurez-vous de vérifier la compatibilité ATEX pour les applications chimiques.
