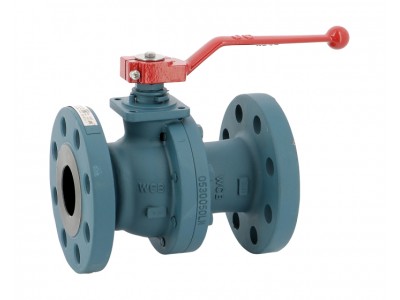

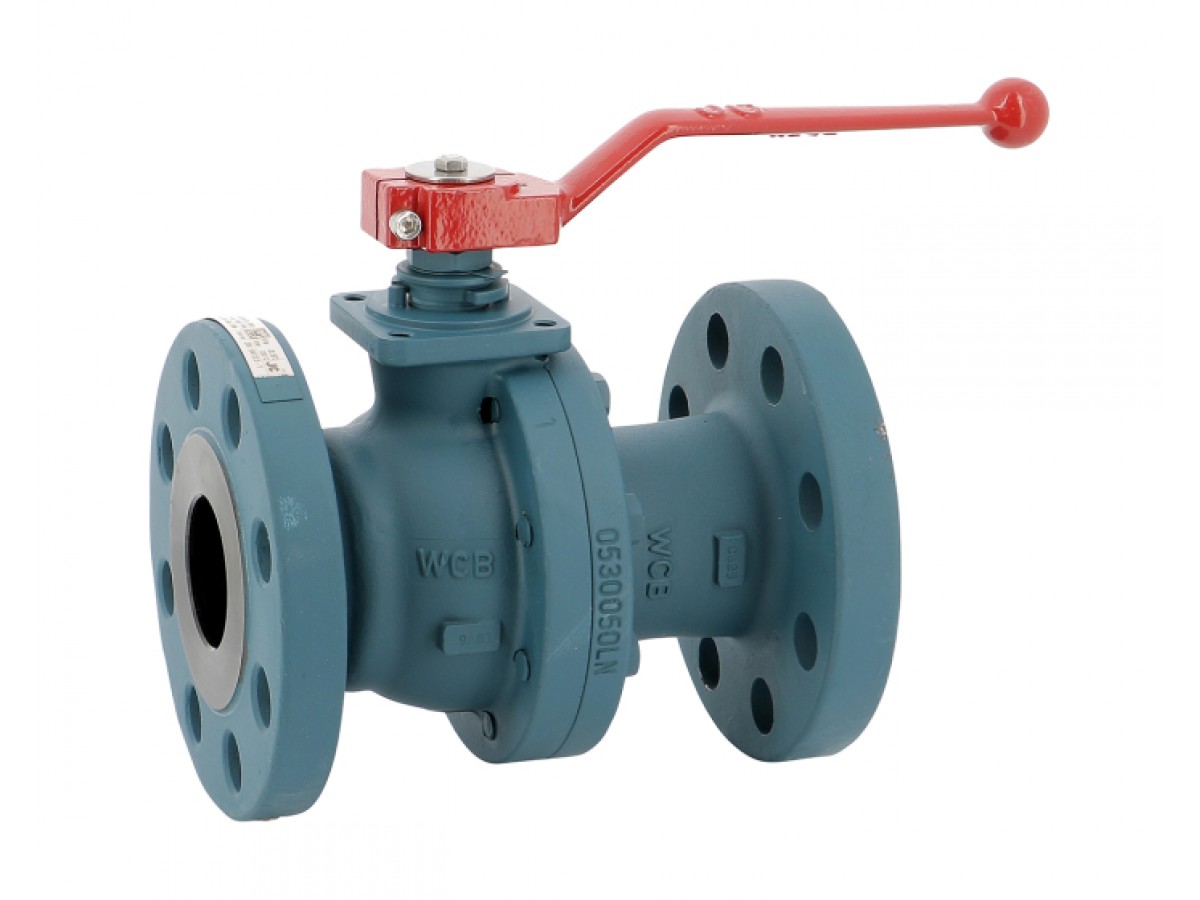

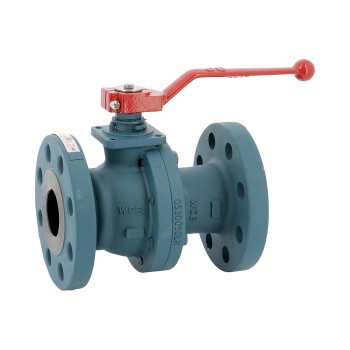

Vanne à boule en acier au carbone 515AIGF ANSI150 DN20

Découvrez la vanne à boule de la série 515AIGF, corps en 2 pièces avec corps en acier et siège en PTFE rempli de verre pour une résistance à haute température, compatible ATEX, corps divisé gamme JC, passage intégral, pour produits chimiques

Détails

Certificat d'option 3.1	Oui
DN pouces NPS	3/4''
Norme de construction	EN 1983 - ISO 17292 - ASME B16.34 - API 6D
Catégorie de risque CE	IV Module H1
NACE MR0175	Oui
Norme de sécurité incendie	ISO 10497:2004. API 607 V5. API 6FA. BS 6755-2
SIL	SIL 1
Norme EN face à face	EN 558 Série 3
Norme ASME face à face	ASME B16.10
Norme face à face	EN 558 Série 3. ASME B16.10
Marque	JC VALVES
Norme de test d'étanchéité	API 598
Matériau de scellement de tige	Graphite
Dispositif antistatique	Oui
Vapeur	Oui
Trou de dégazage	Oui
Dispositif d'ouverture	Poignée
Norme des émissions fugitives	ISO 15848-1 Classe B. TA LUFT VDI 2440
Application	Industrie
Atmosphère ATEX	Groupe II Cat. 2G/2D
Matériau de l'arbre/tige	Acier inoxydable ASTM A479 type 316
Carré, étoile (mm)	MEP M12x9
Compatible ATEX	Oui
Couple (Nm)	13.0
Diamètre de passage	20.00
DN	20
Face à Face (mm)	117.0
Fluide	Hydrocarbures. gaz
Kv (m³/h)	40.0
Matériau du corps	Acier au carbone A216 WCB (1.0619)
Nombre de voies	2
Alésage	Intégral
ISO pad 5211	Oui
Gland de remplissage	Oui
PS (bar)	20
Connexions	Flanqué #150 PN20
Sièges	PTFE-Verre
Matériau de la boule	Acier inoxydable ASTM A479 Tp 316
TS max (°C)	230
TS min (°C)	-29
Conception de la vanne à boule	Corps divisé
Zone ATEX	1 & 21. 2 & 22
Durée de garantie	5 ans
CE	Oui
Couleur principale du produit	Bleu
Matériau de la poignée	Fonte ductile
Type de poignée	Levier rouge
Sécurité incendie	Oui

Certificat de conformité    pdf - 218.2 ko

Fiche technique vanne à sphère acier 2 pièces JC PTFE verre class150    pdf - 1.2 mo

Notice montage robinet à tournant sphérique JC    pdf - 504.4 ko

Manuel d'installation et d'exploitation de la vanne à boule JC    pdf - 1.2 mo

Fiche technique JC vanne à boule 2 pièces en acier au carbone PTFE verre class150    pdf - 1.2 mo

Catégorie principale Robinets à boisseau sphérique en acier au carbone

Applications

• Industrie
• Automobile
• Chimique

Questions fréquentes

Quelle est la catégorie de risque CE ?

Catégorie de risque CE: Oui

Quel est le standard de construction ?

EN 1983 - ISO 17292 - ASME B16.34 - API 6D

Quelle est la taille DN en pouces NPS ?

3/4''

CONSEIL D'EXPERT: Assurez-vous de vérifier la compatibilité des matériaux avec les fluides utilisés.
