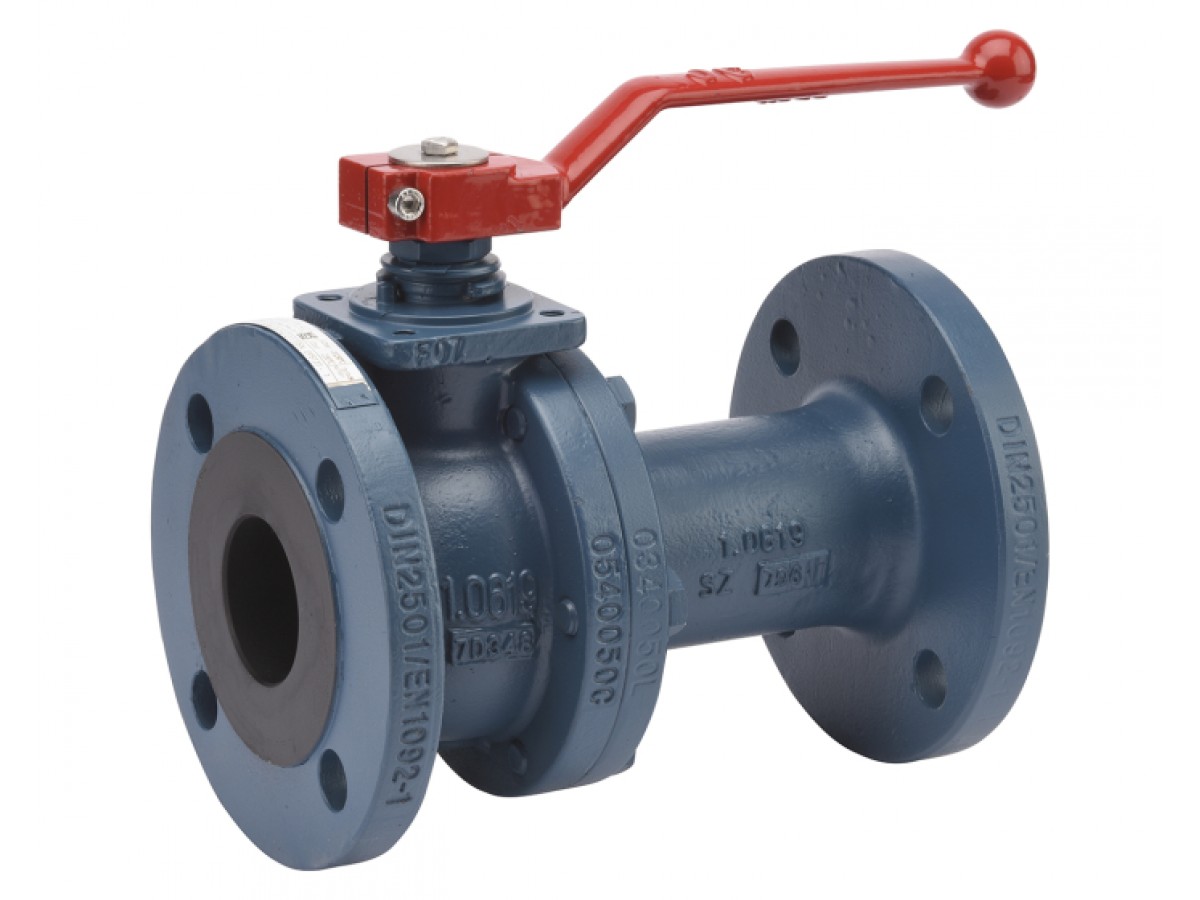

Vanne à boule en acier au carbone 340AICG RF PN16/40 DN15

Découvrez la vanne à boule 316/340AICG, modèle à 2 pièces à bride Corps divisé DIN LONG F1 Acier PN16/40, Boule en acier inoxydable, Sièges en PTFE remplis de graphite

Détails

Certificat d'option 3.1	Oui
DN pouces NPS	1/2''
Norme de construction	EN 1983 - ISO 17292 - EN 12516
Catégorie de risque CE	IV Module H1
Norme de sécurité incendie	ISO 10497:2004. API 607 V5. API 6FA. BS 6755-2
SIL	SIL 1
Norme EN face à face	EN 558 Série 1
Norme DIN face à face	DIN 3202 F1
Norme face à face	EN 558 Série 1. DIN 3202 F1
Marque	JC VALVES
Norme de test d'étanchéité	EN 12266-1 Taux A
Matériau de scellement de tige	Graphite
Dispositif antistatique	Oui
Vapeur	Oui
Trou de dégazage	Oui
Dispositif d'ouverture	Poignée
Norme des émissions fugitives	ISO 15848-1 Classe B. TA LUFT VDI 2440
Application	Industrie
Atmosphère ATEX	Groupe II Cat. 2G/2D
Matériau de l'arbre/tige	Acier inoxydable ASTM A479 type 316
Carré, étoile (mm)	MEP M12x9
Compatible ATEX	Oui
Couple (Nm)	13.2
Diamètre de passage	15.00
DN	15
Face à Face (mm)	130.0
Fluide	Hydrocarbures. gaz
Kv (m³/h)	20.0
Matériau du corps	Acier au carbone A216 WCB (1.0619)
Nombre de voies	2
Alésage	Complet
ISO pad 5211	Oui
Gland de remplissage	Oui
PS (bar)	40
Connexions	Bridée PN10/40
Sièges	PTFE-Graphite
Matériau de la boule	Acier inoxydable ASTM A479 Tp 316
TS max (°C)	260
TS min (°C)	-20
Conception de la vanne à boule	Corps divisé
Zone ATEX	1 & 21. 2 & 22
Durée de garantie	5 ans
CE	Oui
Couleur principale du produit	Bleu
Matériau de la poignée	Fonte ductile
Type de poignée	Levier rouge
Sécurité incendie	Oui

Certificat de conformité    pdf - 218.8 ko

Fiche technique vanne à sphère acier 2 pièces JC PTFE graphite DIN long PN16/40    pdf - 1.1 mo

Notice montage robinet à tournant sphérique JC    pdf - 504.4 ko

Manuel d'installation et d'exploitation de la vanne à boule JC    pdf - 1.2 mo

Fiche technique JC vanne à boule 2 pièces en acier au carbone F1 PTFE graphite PN16/40    pdf - 903.8 ko

Catégorie principale Robinets à boisseau sphérique en acier au carbone

Applications

• Industrie
• Automobile
• Maritime

Questions fréquentes

Quelle est la norme de construction?

EN 1983 - ISO 17292 - EN 12516

Quel est le diamètre nominal?

DN15 (1/2'')

Quelle est la catégorie de risque CE?

IV Module H1

Conseil d'expert: Assurez-vous de vérifier les spécifications techniques avant l'installation pour garantir une performance optimale.

Donnez votre avis

Votre nom

Votre évaluation

Attention : le HTML n’est pas transcrit !

Note     Mauvais           Bon

Continuer

Vanne à bille en acier au carbone 340aicg rf pn16/40 dn15

• Fabricant : France
• Référence : 340AICG carbon steel ball valve RF PN16/40 DN15
• Disponibilité : Disponible
