Vanne papillon 1152 wafer CF8M/NBR vulcanisé ANSI150 DN200 PN10/16

La vanne de la série 1152V est une vanne papillon wafer TTV, avec un corps en fonte ductile et un siège en NBR vulcanisé. La vulcanisation offre une résistance aux variations de température et à l'usure. Elle est spécialement conçue pour l'air comprimé.

Détails

Certificat d'option 3.1	Oui
DN pouces NPS	8''
Traitement de surface	Disque revêtu d'époxy
Norme de construction	ISO 10631 - EN 593
Catégorie de risque CE	III Module H
Type de peinture	Rilsan
Épaisseur du revêtement de peinture (µm)	250.00
Norme EN face à face	EN 558 Série 20
Norme DIN face à face	DIN 3202 Part.3 Série K1
Norme ISO face à face	ISO 5752 Série 20
Marque	TTV
Norme de test d'étanchéité	EN 12266-1 Taux A
Type de siège	Vulcanisé
Plaque de cran	Oui
Dispositif d'ouverture	Poignée
Application	Industrie
Atmosphère ATEX	Groupe II Cat. 2G/2D
Matériau de l'arbre/tige	Acier inoxydable AISI 420
Verrouillable	Oui
Carré, étoile (mm)	Carré 17 mm
Compatible ATEX	Oui
Couple (Nm)	210.0
DN	200
Face à Face (mm)	60.0
Fluide	Oxygène / Argon / Azote
Kv (m³/h)	1758.0
Siège	NBR
Matériau du corps	Fonte ductile
Matériau du disque	Fonte EN GJS-500-7
ISO pad 5211	F07
PS (bar)	16
Connexions	Entre brides PN10/16 #150
TS max (°C)	90
TS min (°C)	-10
Conception de la vanne papillon	Concentrique
Wafer/lug	Wafer
Zone ATEX	1 & 21. 2 & 22
Arbre traversant	Oui
Durée de garantie	5 ans
CE	Oui
Matériau de la poignée	Aluminium

Certificat de conformité    pdf - 221.4 ko

Fiche technique robinet papillon TTV Wafer fonte fonte NBR Vulcanisé    pdf - 1.2 mo

Notice de montage et maintenance Robinet Papillon TTV    pdf - 725.6 ko

Instruction de montage    pdf - 745 ko

Fiche technique vanne papillon TTV Wafer fonte ductile NBR vulcanisé    pdf - 1.1 mo

Catégorie principale Accessoires pour vannes papillon

Applications

• Industrie
• Automobile
• Maritime

Questions fréquentes

Quelle est la certification de l'option 3.1 ?

Oui

Quelle est la taille DN en pouces ?

8''

Quel est le traitement de surface ?

Disque revêtu d'époxy

Conseil d'expert : Assurez-vous de vérifier la compatibilité des matériaux avec les fluides utilisés.

Donnez votre avis

Votre nom

Votre évaluation

Attention : le HTML n’est pas transcrit !

Note     Mauvais           Bon

Continuer

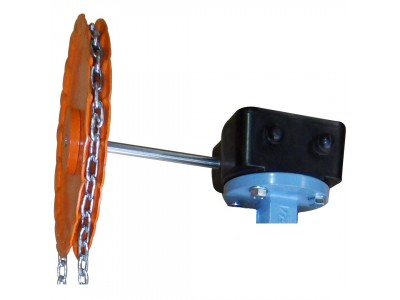

Roue dentée 1194 pour vanne papillon ttv dn250
