Vanne papillon 1150 + boîtier de fin de course SF012 DN100

Corps en fonte GS (EN-GJS-500-7), papillon en acier inoxydable 316, manchon EPDM. PS : 16 bar - TS : 90°C. Montage entre brides PN10/16. Boîtier de fin de course SF012, 2 contacts secs SPDT. Approbation ACS.

Détails

Certificat d'option 3.1	Oui
Matériau de l'arbre/tige	Acier inoxydable 420
Type de commutateur	sec SPDT
DN	100
Face à Face (mm)	52.0
Indicateur 3D	Oui
Classe de protection (IP)	IP 67
Siège	EPDM
Matériau du corps	Fonte ductile
Nombre de voies	2
Matériau du disque	Acier inoxydable CF8M
PS (bar)	16
Connexions	Entre brides PN10/16
TS max (°C)	90
TS min (°C)	-10
Conception de la vanne papillon	Concentrique
Wafer/lug	Wafer
Durée de garantie	1 an
CE	Catégorie de risque III
Connexion électrique	Par presse-étoupe M20 x 1.5

Certificat ACS pour robinet à papillon 1150 avec boîtier de fin de course SF    pdf - 752.3 ko

Certificat de conformité    pdf - 222.1 ko

Fiche technique 1150 SF ACS rob.à papillon + Boîtier de fin de course SF    pdf - 1.5 mo

Fiche technique 1150 SF ACS Vannes papillon + Boîtier de fin de course SF    pdf - 1.5 mo

Catégorie principale Réducteurs pour vannes papillon

Applications

• Industrie
• Automobile
• Maritime

Questions fréquentes

Quel est le matériau du corps de la vanne?

Le corps de la vanne est en fonte GS (EN-GJS-500-7).

Quelle est la pression maximale de service?

La pression maximale de service est de 16 bar.

Quel type de contacts le boîtier de limite utilise-t-il?

Le boîtier de limite utilise 2 contacts secs SPDT.

CONSEIL D'EXPERT: Assurez-vous que la vanne est correctement installée entre les flans PN10/16 pour un fonctionnement optimal.

Donnez votre avis

Votre nom

Votre évaluation

Attention : le HTML n’est pas transcrit !

Note     Mauvais           Bon

Continuer

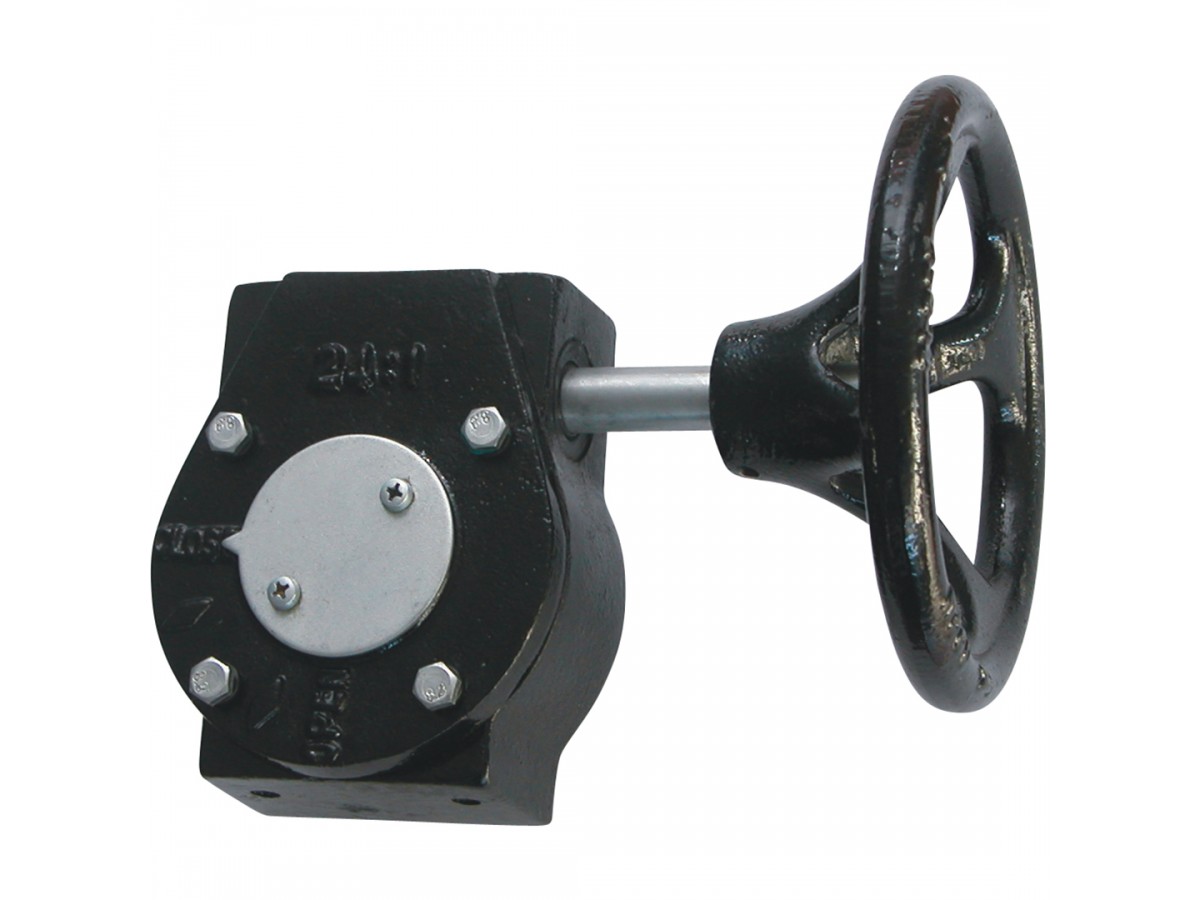

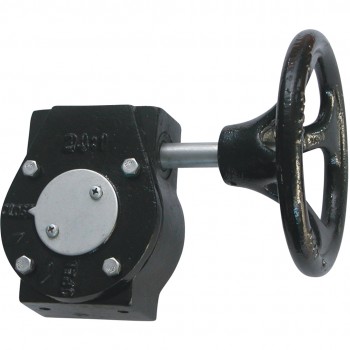

Réducteur 1198 pour vanne papillon en fonte dn40-80
