Joint de Tige Pneumatique NIPSL 210

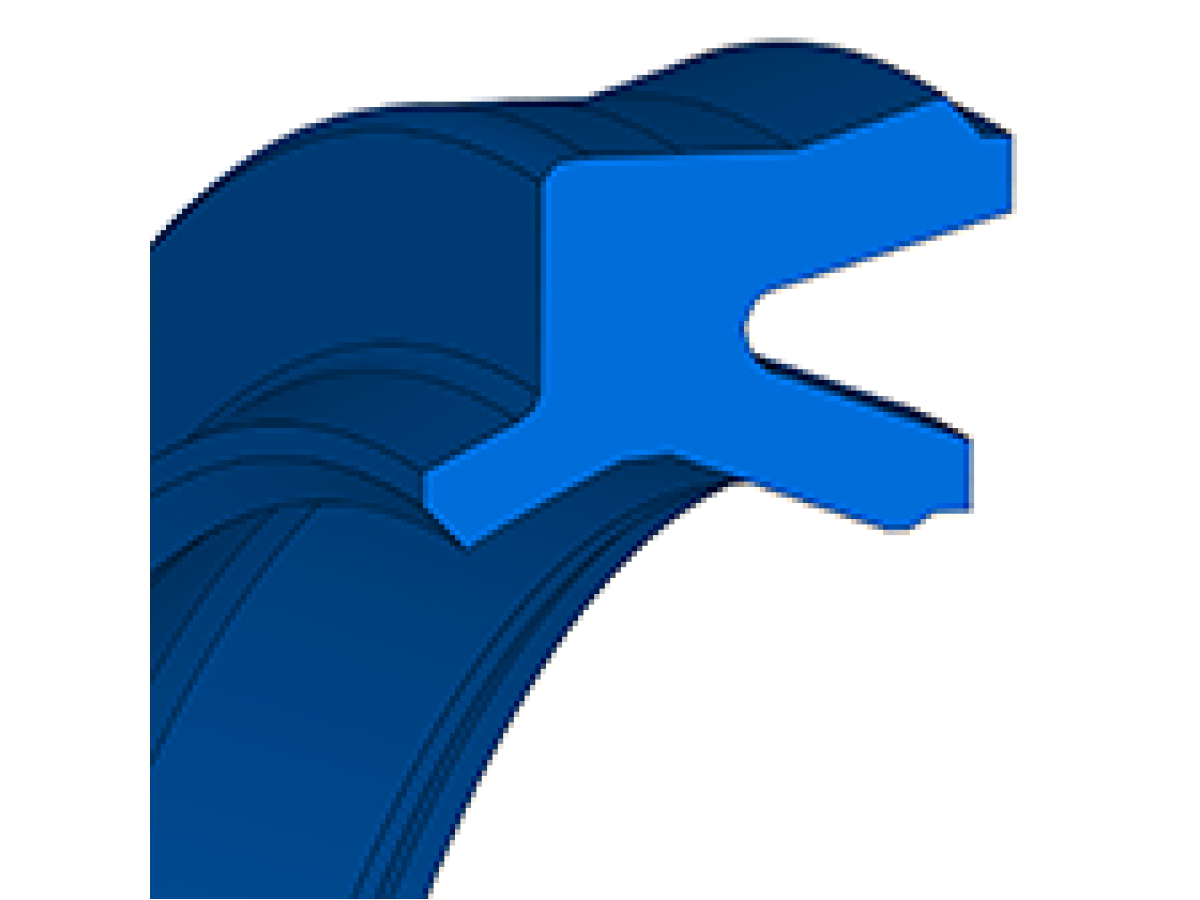

La série Joint de Tige Pneumatique NIPSL 210 est un joint de balayage compact qui n'a pas de renforcement métallique et possède un bord d'étanchéité pneumatique spécial.
- Joint combiné avec des exigences d'espace minimales, qui scelle vers l'intérieur et essuie vers l'extérieur
- Le Joint de Tige Pneumatique NIPSL 210 a un bord d'étanchéité pneumatique spécial qui offre une très bonne étanchéité avec faible friction et maintient un film lubrifiant efficace.
- Convient pour des applications à haute température
Les Joints de Tige Pneumatique NIPSL 210 sont principalement utilisés pour le stockage de liquides tels que l'air comprimé et le gaz. Des matériaux aux propriétés avancées sont utilisés pour fabriquer des joints de tige pneumatique, offrant la meilleure combinaison possible entre charges de friction, forme de fluide et effets de température et de pression.

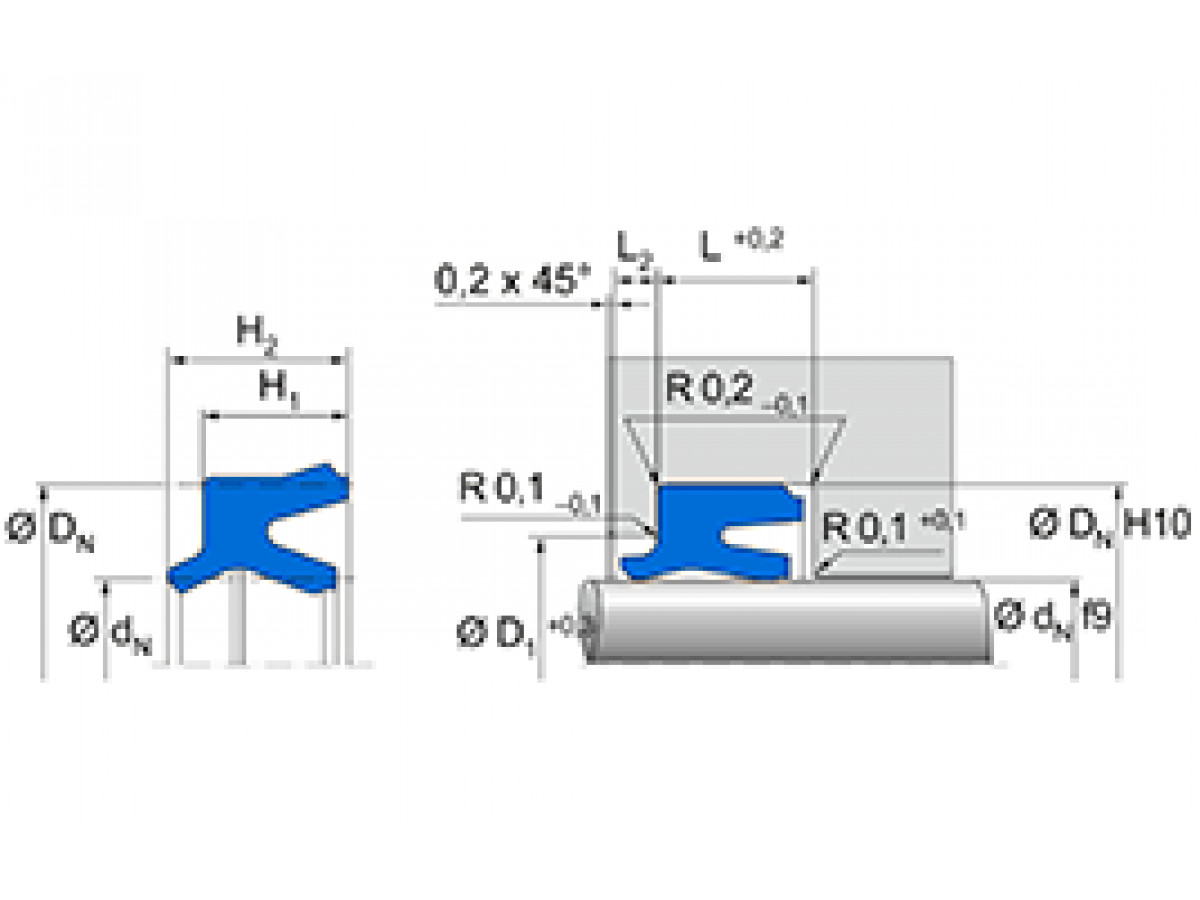

| design | matériau | d N | D N | H 1 | H 2 | D 1 | L | L2 | Code de commande |
|---|---|---|---|---|---|---|---|---|---|
| Joint de Tige Pneumatique NIPSL 210 | 75 FKM 181327 | 4 | 7 | 2.2 | 2.8 | 5.4 | 2.6 | 1 | 476707 |
| Joint de Tige Pneumatique NIPSL 210 | 75 FKM 181327 | 6 | 9 | 2.2 | 2.8 | 7.2 | 2.6 | 1 | 49022141 |
| Joint de Tige Pneumatique NIPSL 210 | 75 FKM 181327 | 8 | 11.5 | 2.5 | 3.2 | 9.2 | 2.9 | 1 | 473868 |
| Joint de Tige Pneumatique NIPSL 210 | 75 FKM 181327 | 10 | 14 | 2.8 | 3.7 | 11.4 | 3.2 | 1 | 473869 |
| Joint de Tige Pneumatique NIPSL 210 | 75 FKM 181327 | 12 | 16.5 | 3.2 | 4 | 13.7 | 3.6 | 1.2 | 471228 |
| Joint de Tige Pneumatique NIPSL 210 | 75 FKM 181327 | 16 | 20.5 | 3.2 | 4 | 17.7 | 3.6 | 1.2 | 471885 |
| Joint de Tige Pneumatique NIPSL 210 | 75 FKM 181327 | 20 | 25 | 3.6 | 4.6 | 21.9 | 4 | 1.2 | 471375 |
| Joint de Tige Pneumatique NIPSL 210 | 75 FKM 181327 | 25 | 30 | 3.6 | 4.6 | 26.9 | 4 | 1.2 | 471734 |
| Joint de Tige Pneumatique NIPSL 210 | 75 FKM 181327 | 32 | 37.5 | 4 | 5 | 34.1 | 4.4 | 1.2 | 475939 |
| General specification | |
| Matériau | Caoutchouc FKM 75 FKM 181327 75 Shore A |
| Applications : |
|
| Résistance à : | Air comprimé préparé, séché et désolé (après graissage pour l'ajustement) |
| Vitesse m/s | Vitesse de course v ≤1,0 m/s |
| Résistance à la température °C | –5 … +150 °C |
| P [bar] | ≤1,0 MPa |
Applications
- Industrie
- Automobile
- Maritime
Questions fréquentes
Quelle est la spécificité des joints à tige pneumatiques NIPSL 210 ?
Pour quelles applications sont-ils adaptés ?
Quels matériaux sont utilisés pour leur fabrication ?
Joints d'étanchéité pneumatiques pour tiges nipsl 210
- Fabricant : GTeek
- Référence : Pneumatic Rod Seals NIPSL 210
- Disponibilité : En stock
Options disponibles
