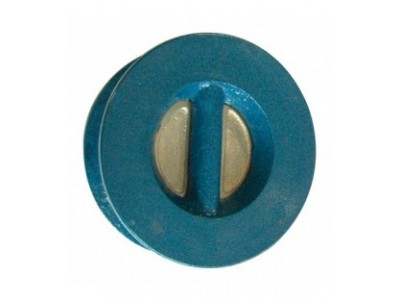

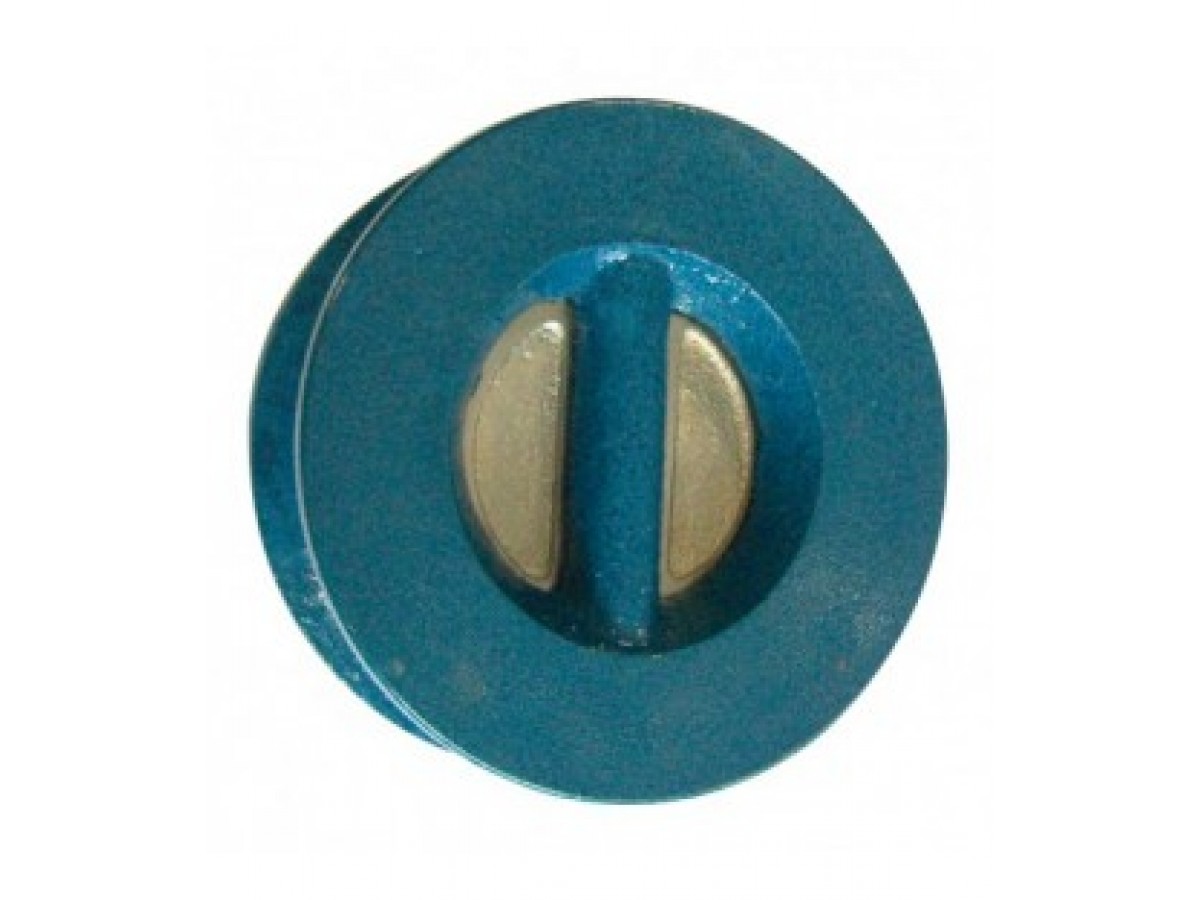

Vanne de non-retour à double plaque 370 - joint NBR - plaques GGG40
Les volets de la vanne de non-retour à double plaque de la série 370 sont en fonte. Le principe de fonctionnement repose sur deux plaques métalliques à ressort
- Cette vanne de non-retour à double plaque a un corps en fonte EN GJL-250
- Les volets de la vanne de non-retour à double plaque sont en fer EN GJS-400-15
- Siège NBR - Acier ressort 316 Montage horizontal ou vertical avec fluide ascendant
- Respectez la direction d'écoulement indiquée sur le corps de la vanne de non-retour à double plaque, indiquée par une flèche
Spécifications
- Taille : DN 50 à 600
- Extrémités : Entre brides ISO PN10/16 ou ISO PN25
- Température min : - 10°C
- Température max : + 90°C pour NBR, 110°C pour EPDM, 200°C pour FKM
- Pression max : 10 à 16 Bars (selon DN)
- Spécifications : Joint vulcanisé, position horizontale ou verticale
| Réf. | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 370/371 | H | 54 | 54 | 57 | 64 | 70 | 76 | 95 | 108 | 144 | 184 | 191 | 203 | 213 | 222 |
| 370/371 | H1 | 14.4 | 16.9 | 19.9 | 21 | 22.3 | 22.5 | 28 | 34 | 37 | 35 | 37.5 | 42.2 | 39.5 | 48.5 |
| 370/371 | H2 | 43 | 43 | 45 | 47 | 51 | 54 | 69 | 71 | 100 | 120 | 123 | 123 | 132 | 139 |
| 370/371 | Ø A | 109 | 129 | 144 | 164 | 194 | 220 | 275 | 330 | 380 | 440 | 491 | 541 | 596 | 697 |
| 370/371 | Ø B | 70.5 | 83.5 | 91.5 | 116 | 143 | 170 | 221 | 276 | 326 | 356 | 406 | 467 | 514 | 616 |
| 370/371 | Ø C | 59 | 73 | 80.8 | 103 | 127 | 77.4 | 99.4 | 125 | 149 | 335 | 388 | 430 | 480 | 585 |
| 370/371 | E° | 0° | 0° | 0° | 0° | 0° | 0° | 0° | 0° | 20° | 20° | 20° | 25° | 25° | |
| 370/371 | Poids ( Kg ) | 1.62 | 2.3 | 3.14 | 4.5 | 6.7 | 9.05 | 16 | 26.9 | 38.9 | 80 | 106 | 128 | 158 | 225 |
| General specification | |
| Fiche technique | |
Applications
- Industrie
- Automobile
- Maritime
Questions fréquentes
Quels matériaux sont utilisés pour les plaques?
Quel est le principe de fonctionnement de la vanne?
Quelle est la norme de la fonte utilisée?
Clapet anti-retour à double plaque 370 - joint nbr - plaques ggg40
- Fabricant : Germany
- Référence : Dual Plate Check Valve 370
- Disponibilité : ✅En stock
