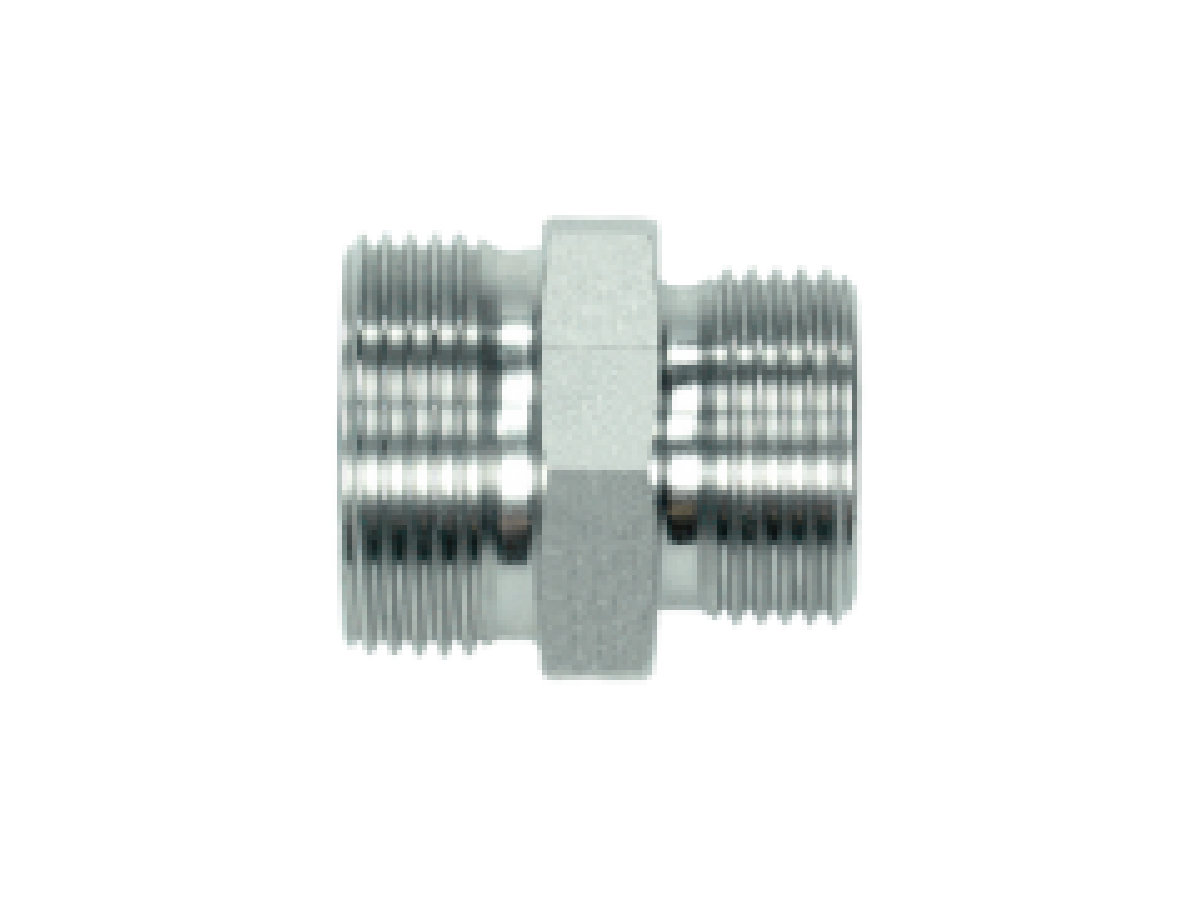

Anneau de coupe DIN2353 - GRV - Corps de raccord réducteur à filetage - OMD
Corps de raccord réducteur droit
S-Série
| Pression | Diamètre extérieur du tube | Code de commande | |
|---|---|---|---|
|
PN |
D1 |
D2 |
|
| Série S | |||
| 800 | 8 | 6 | GRV-S-08/06-OMD |
| 800 | 10 | 6 | GRV-S-10/06-OMD |
| 800 | 10 | 8 | GRV-S-10/08-OMD |
| 630 | 12 | 6 | GRV-S-12/06-OMD |
| 630 | 12 | 8 | GRV-S-12/08-OMD |
| 630 | 12 | 10 | GRV-S-12/10-OMD |
| 630 | 14 | 6 | GRV-S-14/06-OMD |
| 630 | 14 | 8 | GRV-S-14/08-OMD |
| 630 | 14 | 10 | GRV-S-14/10-OMD |
| 630 | 14 | 12 | GRV-S-14/12-OMD |
| 630 | 16 | 6 | GRV-S-16/06-OMD |
| 630 | 16 | 8 | GRV-S-16/08-OMD |
| 630 | 16 | 10 | GRV-S-16/10-OMD |
| 630 | 16 | 12 | GRV-S-16/12-OMD |
| 630 | 16 | 14 | GRV-S-16/14-OMD |
| 420 | 20 | 6 | GRV-S-20/06-OMD |
| 420 | 20 | 8 | GRV-S-20/08-OMD |
| 420 | 20 | 10 | GRV-S-20/10-OMD |
| 420 | 20 | 12 | GRV-S-20/12-OMD |
| 420 | 20 | 14 | GRV-S-20/14-OMD |
| 420 | 20 | 16 | GRV-S-20/16-OMD |
| 420 | 25 | 6 | GRV-S-25/06-OMD |
| 420 | 25 | 8 | GRV-S-25/08-OMD |
| 420 | 25 | 10 | GRV-S-25/10-OMD |
| 420 | 25 | 12 | GRV-S-25/12-OMD |
| 420 | 25 | 14 | GRV-S-25/14-OMD |
| 420 | 25 | 16 | GRV-S-25/16-OMD |
| 420 | 25 | 20 | GRV-S-25/20-OMD |
| 420 | 30 | 10 | GRV-S-30/10-OMD |
| 420 | 30 | 12 | GRV-S-30/12-OMD |
| 420 | 30 | 14 | GRV-S-30/14-OMD |
| 420 | 30 | 16 | GRV-S-30/16-OMD |
| 420 | 30 | 20 | GRV-S-30/20-OMD |
| 420 | 30 | 25 | GRV-S-30/25-OMD |
| 420 | 38 | 10 | GRV-S-38/10-OMD |
| 420 | 38 | 12 | GRV-S-38/12-OMD |
| 420 | 38 | 14 | GRV-S-38/14-OMD |
| 420 | 38 | 16 | GRV-S-38/16-OMD |
| 420 | 38 | 20 | GRV-S-38/20-OMD |
| 420 | 38 | 25 | GRV-S-38/25-OMD |
| 420 | 38 | 30 | GRV-S-38/30-OMD |
| General specification | |
| Matériau | Acier inoxydable 1.4571 |
| Norme | DIN 2353 / -DIN-EN-ISO-8434-1 |
Applications
- Industrie
- Automobile
- Maritime
Questions fréquentes
Quelle est la pression maximale pour les corps de raccords réducteurs de la série S ?
Quels sont les diamètres de tube disponibles ?
Comment commander un corps de raccord ?
Bague de coupe din2353 - grv - corps de raccord réducteurs à goujons - omd
- Fabricant : Germany
- Référence : GRV - Stud Reducer Coupling Bodies - OMD - 8.23
- Disponibilité : ✅En stock
Options disponibles
