La válvula de globo de acero al carbono con sello de fuelle está diseñada para su uso con vapor y alta temperatura y tiene un vástago y una manivela giratoria que no asciende.
La válvula de globo con sello de fuelle se opera como un obstáculo entre líquidos y el aire. Al mismo tiempo, la válvula puede evitar que los líquidos se filtren al aire y garantizar cero fugas en las tuberías. La parte inferior del fuelle está soldada al vástago de la válvula de globo con sello de fuelle para evitar que los fluidos del proceso erosionen el vástago de la válvula.
La válvula de globo de este tipo se recomienda para servicio con fluidos no corrosivos ni tóxicos, vapor, hidrocarburos y fluidos térmicos. El vástago y el asiento de la válvula de globo de acero al carbono están hechos de acero inoxidable. Sigue la dirección del flujo indicada por la flecha.
El vástago de la válvula de globo con fuelle también está hecho con un vástago giratorio no ascendente y manivela, que siempre debe mantenerse engrasado. Otras características incluyen una tapa atornillada y empaquetadura de prensa ajustada durante la instalación.
Las válvulas de globo de acero al carbono con fuelle se recomiendan para estrangular o regular el flujo. Esta válvula de globo con fuelle tiene un cuerpo hecho de acero al carbono A216CWB, fuelle de acero inoxidable y un asiento de acero inoxidable.
Esta válvula de globo de acero al carbono con fuelle se utiliza para controlar el flujo de estrangulación. El cierre se logra moviendo el disco contra el flujo en lugar de cruzarlo como en el caso de una válvula de compuerta. El patrón de flujo a través del acero al carbono implica cambios de dirección, lo que resulta en una mayor resistencia al flujo, causando una alta caída de presión.
La válvula de globo de acero al carbono con fuelle se utiliza a menudo en aplicaciones a temperaturas mínimas y máximas entre -20°C y +400°C y presiones de hasta 40 bar.
El fluido no entra en contacto con el vástago de la válvula. La válvula es herméticamente estanca a la atmósfera. Para mejorar la seguridad operativa, la válvula de globo se proporciona con empaquetadura adicional de prensaestopas. Especificaciones de la válvula de globo con sello de fuelle para vapor:
|
×
|
|
| Especificaciones de las válvulas | |
| Actuación | volante |
| Conexión | para montaje entre bridas R.F. según EN 1092-1 PN40 |
| DN | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200 |
| Material de la junta | ( 1.4059 ) |
| PN: | 40 |
| Tipo de válvula | Válvula de globo, con vástago no ascendente, con fuelle, brida |
| Tmax | - 20°C a + 400°C |
| Especificaciones generales | |
| Material: | Cuerpo de acero al carbono A216CWB, fuelle AISI 316 Ti (1.4571) |
| Aplicaciones: | no fluidos corrosivos o tóxicos, vapor, hidrocarburos, líquido térmico |
| P [bar] | 40 bar |
| Homologaciones: |
|
| Ficha técnica | |
Aplicaciones
- Industria
- Calor/Fundición
- Petróleo y Gas
Preguntas Frecuentes
¿Cuál es la temperatura máxima de operación de la válvula de globo?
¿Qué tipo de fluidos se pueden usar con esta válvula?
¿Cómo se evita la fuga de fluidos?

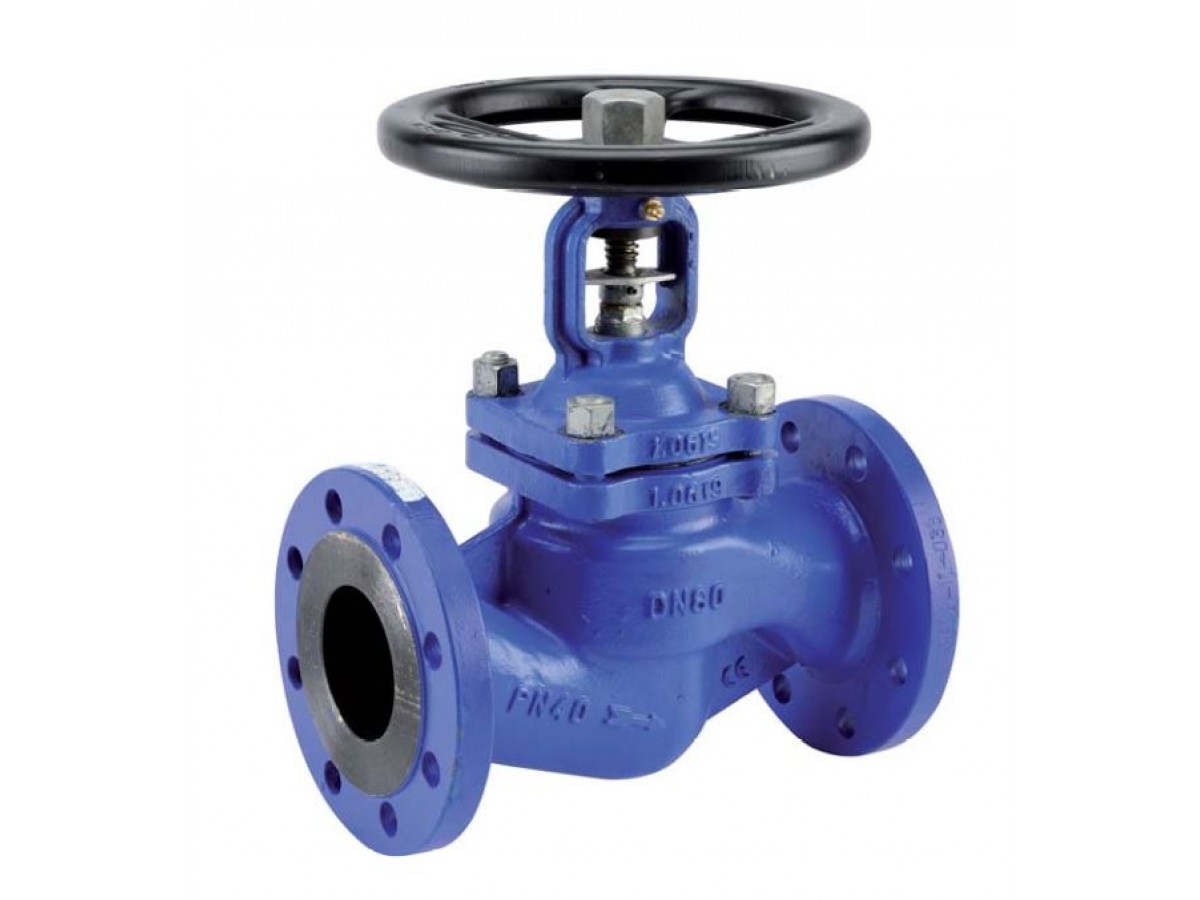

Válvula de globo - Acero al carbono - RF PN40 - con fuelle - 400°C
- Marca: France
- Modelo: Globe valve - Carbon steel - RF PN40 - with bellow - 400°C
- Disponibilidade: ✅Disponible
