Aplicación
Las válvulas de retención de oscilación forjadas son válvulas autoactivas que previenen el flujo inverso del fluido. Se utilizan especialmente en ingeniería de potencia, industria química, así como en otras industrias dependiendo de la selección de materiales. Las válvulas de retención de oscilación no son válvulas de cierre.
Medio de trabajo
vapor, agua, gases.
Temperatura de trabajo
- +650°C hasta DN 800, NPS 32“
El cuerpo está hecho de material forjado. El disco se inserta en el cuerpo de la válvula a través de la junta del cubierta de sellado por presión o a través de la junta auto-sellante cuerpo-cubierta. El anillo de asiento está soldado en el cuerpo y su superficie de asiento y la superficie del disco están endurecidas. La cubierta está sellada con un empaque de grafito especial. A solicitud, las válvulas pueden estar equipadas con un bypass.
Operación
Autoactiva
Conexión a la tubería
- extremos bridadas según EN 1092-1, ISO 7005-1, GOST 12815-80 extremos soldados según EN 12627
Pruebas
Las válvulas se prueban de acuerdo con:
- Las válvulas están sujetas a pruebas de resistencia del cuerpo, pruebas de estanqueidad del cuerpo, pruebas de estanqueidad del asiento y pruebas de funcionalidad según EN 12266 con agua como estándar. Si es necesario, también se pueden realizar otras pruebas.
| Especificaciones de las válvulas | |
| Actuación | autónomo |
| Conexión | extremos bridados según EN 1092-1, ISO 7005-1, GOST 12815-80, extremos soldados según EN 12627 |
| DN | 50, 65, 80, 100, 125, 200, 250, 300, 350, 400 |
| Material de la junta | Grafito, acero austenítico; |
| PN: | 63, 100, 160, 250 |
| Tipo de válvula | L10.1 |
| Tmax | 650 °C ; |
| Especificaciones generales | |
| Aplicaciones: | Las válvulas de retención tipo oscilante son válvulas autoactuadoras que previenen el retroceso del fluido. Se utilizan especialmente en ingeniería de potencia, industria química, así como en otras industrias dependiendo de la selección de materiales. Las válvulas de retención tipo oscilante no son válvulas de cierre. |
Aplicaciones
- Industria
- Química
- Energía
Preguntas Frecuentes
¿Cuál es el medio de trabajo de la válvula?
¿Cuál es la temperatura de trabajo máxima?
¿Son las válvulas de retención de cierre?

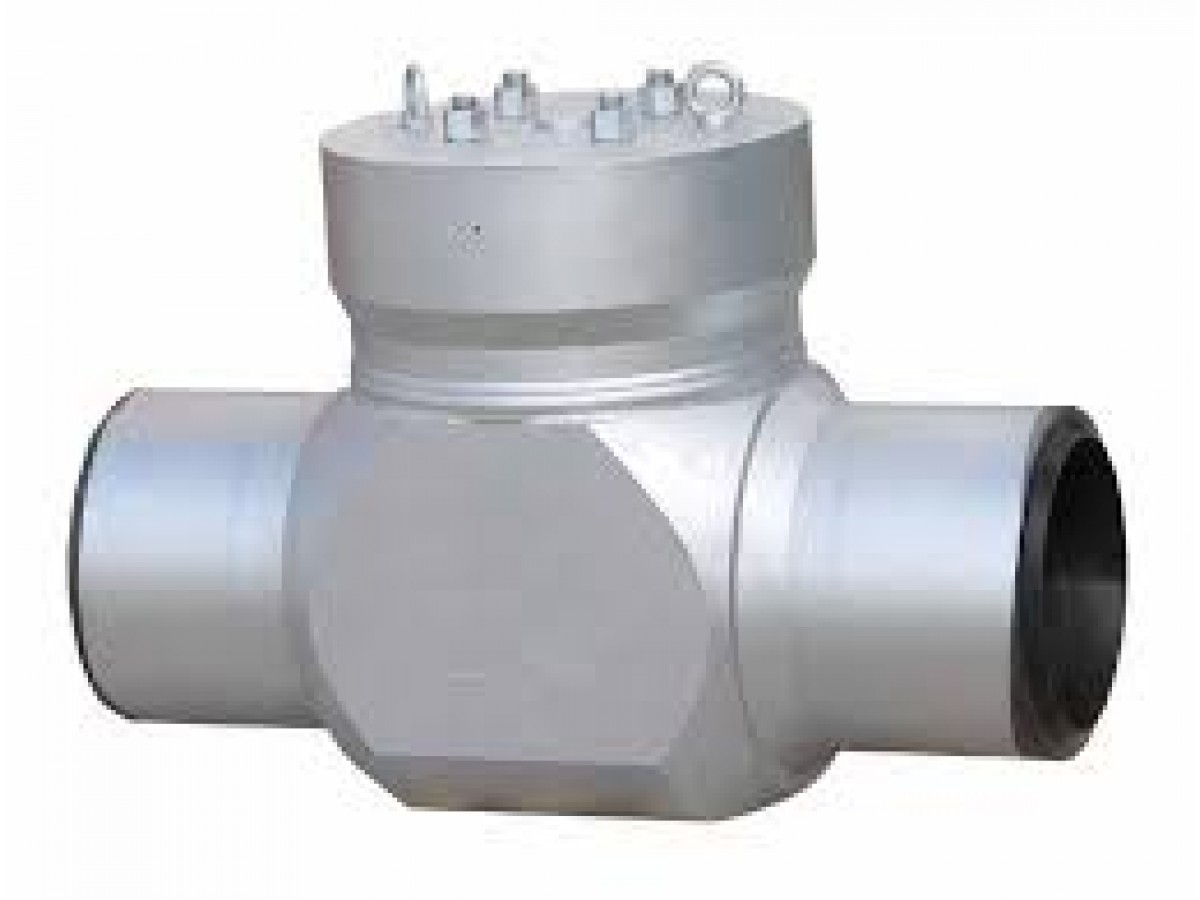

Válvula antirretorno forjada hasta 650 °C
- Κατασκευαστής: Czech Republic
- Κωδικός Προϊόντος: Forged Check Valve up to 650 °C - L10.1
- Διαθεσιμότητα: ✅Disponible
Διαθέσιμες Επιλογές
