Sello de Pistón Hidráulico de Doble Efecto - PS18
DESCRIPCIÓN

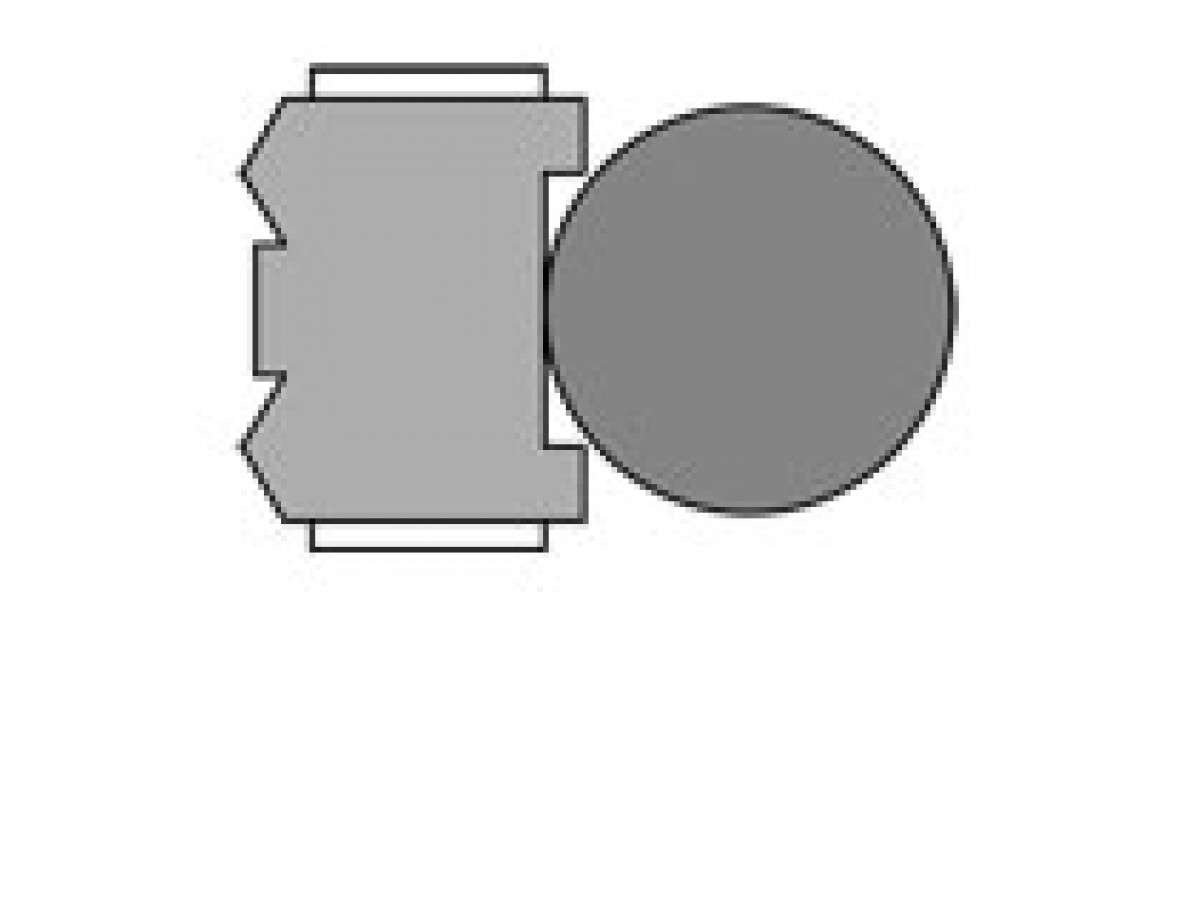

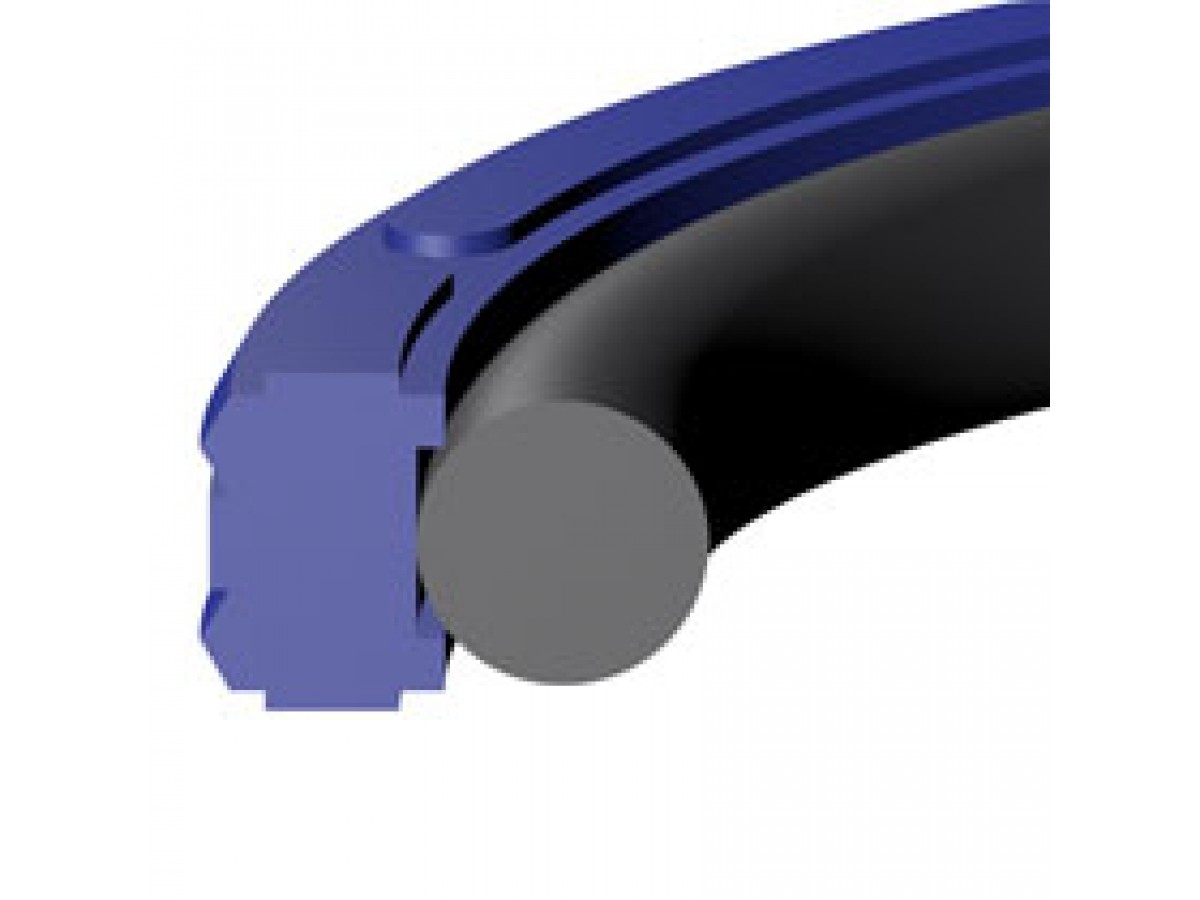

Este sello de pistón hidráulico de doble efecto es un conjunto de sellado de doble acción de dos piezas que consiste en un anillo de sellado de poliuretano diseñado especialmente y un o-ring como elemento de energización. Este sello de pistón de doble efecto se utiliza con maquinaria industrial de carga ligera a media.

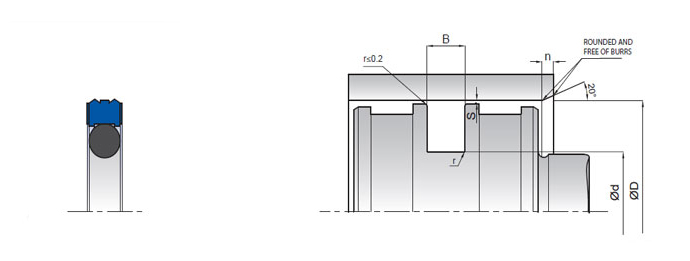

Se ensambla fácilmente en un pistón de una sola pieza. Es muy importante que las herramientas de ensamblaje sean de material blando y no tengan bordes afilados. Antes de la instalación, el elemento de sellado debe ser engrasado con aceite del sistema.
VENTAJAS
- Alto efecto de sellado estático y dinámico
- Bajas alturas de alojamiento axial
- Diseño de ranura simple, pistón de una sola pieza posible
- Alta resistencia al desgaste
Durante un ciclo de presión, los sellos de pistón o anillos de pistón garantizan que el fluido u otros medios no pasen por alto el pistón cuando la presión del sistema fuerza al pistón hacia abajo en el cilindro.
| Descripción | Tipo | OD mm | ID mm | Altura | Material | Código de artículo |
|---|---|---|---|---|---|---|
| Sello de Pistón Hidráulico 15.00 x 7.50 x 3.20 | PS-18 | 15.00 | 7.50 | 3.20 | PUR | 423890 |
| Sello de Pistón Hidráulico 16.00 x 8.50 x 3.20 | PS-18 | 16.00 | 8.50 | 3.20 | PUR | 423891 |
| Sello de Pistón Hidráulico 20.00 x 12.50 x 3.20 | PS-18 | 20.00 | 12.50 | 3.20 | PUR | 423892 |
| Sello de Pistón Hidráulico 25.00 (0.9844") x 14.00 x 4.20 | PS-18 | 25.00 (0.9844") | 14.00 | 4.20 | PUR | 423894 |
| Sello de Pistón Hidráulico 22.00 x 14.50 x 3.20 | PS-18 | 22.00 | 14.50 | 3.20 | PUR | 423893 |
| Sello de Pistón Hidráulico 25.00 (0.9844") x 17.50 x 3.20 | PS-18 | 25.00 (0.9844") | 17.50 | 3.20 | PUR | 423895 |
| Sello de Pistón Hidráulico 32.00 x 21.00 x 4.20 | PS-18 | 32.00 | 21.00 | 4.20 | PUR | 423897 |
| Sello de Pistón Hidráulico 30.00 x 22.50 x 3.20 | PS-18 | 30.00 | 22.50 | 3.20 | PUR | 423896 |
| Sello de Pistón Hidráulico 32.00 x 24.50 x 3.20 | PS-18 | 32.00 | 24.50 | 3.20 | PUR | 423898 |
| Sello de Pistón Hidráulico 40.00 x 24.50 x 6.30 | PS-18 | 40.00 | 24.50 | 6.30 | PUR | 423901 |
| Sello de Pistón Hidráulico 35.00 x 27.00 x 3.20 | PS-18 | 35.00 | 27.00 | 3.20 | PUR | 423899 |
| Sello de Pistón Hidráulico 40.00 x 29.00 x 4.20 | PS-18 | 40.00 | 29.00 | 4.20 | PUR | 423902 |
| Sello de Pistón Hidráulico 45.00 x 29.50 x 6.30 | PS-18 | 45.00 | 29.50 | 6.30 | PUR | 423904 |
| Sello de Pistón Hidráulico 38.00 x 30.50 x 3.20 | PS-18 | 38.00 | 30.50 | 3.20 | PUR | 423900 |
| Sello de Pistón Hidráulico 40.00 x 32.50 x 3.20 | PS-18 | 40.00 | 32.50 | 3.20 | PUR | 423903 |
| Sello de Pistón Hidráulico 45.00 x 34.00 x 4.20 | PS-18 | 45.00 | 34.00 | 4.20 | PUR | 327549 |
| Sello de Pistón Hidráulico 50.00 (1.9688") x 34.50 x 6.30 | PS-18 | 50.00 (1.9688") | 34.50 | 6.30 | PUR | 423907 |
| Sello de Pistón Hidráulico 52.00 x 36.50 x 6.30 | PS-18 | 52.00 | 36.50 | 6.30 | PUR | 423909 |
| Sello de Pistón Hidráulico 48.00 x 37.00 x 4.20 | PS-18 | 48.00 | 37.00 | 4.20 | PUR | 423905 |
| Sello de Pistón Hidráulico 49.00 x 38.00 x 4.20 | PS-18 | 49.00 | 38.00 | 4.20 | PUR | 423906 |
| Sello de Pistón Hidráulico 50.00 (1.9688") x 39.00 x 4.20 | PS-18 | 50.00 (1.9688") | 39.00 | 4.20 | PUR | 423908 |
| Sello de Pistón Hidráulico 55.00 x 39.50 x 6.30 | PS-18 | 55.00 | 39.50 | 6.30 | PUR | 423911 |
| Sello de Pistón Hidráulico 54.00 x 43.00 x 4.20 | PS-18 | 54.00 | 43.00 | 4.20 | PUR | 423910 |
| Sello de Pistón Hidráulico 55.00 x 44.00 x 4.20 | PS-18 | 55.00 | 44.00 | 4.20 | PUR | 356573 |
| Sello de Pistón Hidráulico 60.00 x 44.50 x 6.30 | PS-18 | 60.00 | 44.50 | 6.30 | PUR | 423913 |
| Sello de Pistón Hidráulico 57.15 (2.25") x 46.15 x 4.20 | PS-18 | 57.15 (2.25") | 46.15 | 4.20 | PUR | 423912 |
| Sello de Pistón Hidráulico 63.00 x 47.50 x 6.30 | PS-18 | 63.00 | 47.50 | 6.30 | PUR | 423917 |
| Sello de Pistón Hidráulico 60.00 x 49.00 x 4.20 | PS-18 | 60.00 | 49.00 | 4.20 | PUR | 423914 |
| Sello de Pistón Hidráulico 65.00 x 49.50 x 6.30 | PS-18 | 65.00 | 49.50 | 6.30 | PUR | 356572 |
| Sello de Pistón Hidráulico 63.00 x 52.00 x 4.20 | PS-18 | 63.00 | 52.00 | 4.20 | PUR | 423915 |
| Sello de Pistón Hidráulico 63.50 (2.5") x 52.50 x 4.20 | PS-18 | 63.50 (2.5") | 52.50 | 4.20 | PUR | 423916 |
| Sello de Pistón Hidráulico 65.00 x 54.00 x 4.20 | PS-18 | 65.00 | 54.00 | 4.20 | PUR | 423918 |
| Sello de Pistón Hidráulico 70.00 x 54.50 x 6.30 | PS-18 | 70.00 | 54.50 | 6.30 | PUR | 423919 |
| Sello de Pistón Hidráulico 70.00 x 57.00 x 6.30 | PS-18 | 70.00 | 57.00 | 6.30 | PUR | 469758 |
| Sello de Pistón Hidráulico 70.00 x 59.00 x 4.20 | PS-18 | 70.00 | 59.00 | 4.20 | PUR | 423920 |
| Sello de Pistón Hidráulico 75.00 (2.9531") x 59.50 x 6.30 | PS-18 | 75.00 (2.9531") | 59.50 | 6.30 | PUR | 423921 |
| Sello de Pistón Hidráulico 75.00 (2.9531") x 64.00 x 4.20 | PS-18 | 75.00 (2.9531") | 64.00 | 4.20 | PUR | 423922 |
| Sello de Pistón Hidráulico 80.00 x 64.50 x 6.30 | PS-18 | 80.00 | 64.50 | 6.30 | PUR | 423923 |
| Sello de Pistón Hidráulico 80.00 x 69.00 x 4.20 | PS-18 | 80.00 | 69.00 | 4.20 | PUR | 423924 |
| Sello de Pistón Hidráulico 85.00 x 69.50 x 6.30 | PS-18 | 85.00 | 69.50 | 6.30 | PUR | 423925 |
| Sello de Pistón Hidráulico 90.00 x 74.50 x 6.30 | PS-18 | 90.00 | 74.50 | 6.30 | PUR | 329117 |
| Sello de Pistón Hidráulico 95.00 x 79.50 x 6.30 | PS-18 | 95.00 | 79.50 | 6.30 | PUR | 423926 |
| Sello de Pistón Hidráulico 100.00 x 84.50 x 6.30 | PS-18 | 100.00 | 84.50 | 6.30 | PUR | 281247 |
| Sello de Pistón Hidráulico 100.00 x 89.00 x 4.20 | PS-18 | 100.00 | 89.00 | 4.20 | PUR | 423927 |
| Sello de Pistón Hidráulico 105.00 x 89.50 x 6.30 | PS-18 | 105.00 | 89.50 | 6.30 | PUR | 423928 |
| Sello de Pistón Hidráulico 115.00 x 94.00 x 8.10 | PS-18 | 115.00 | 94.00 | 8.10 | PUR | 423930 |
| Sello de Pistón Hidráulico 110.00 x 94.50 x 6.30 | PS-18 | 110.00 | 94.50 | 6.30 | PUR | 423929 |
| Sello de Pistón Hidráulico 115.00 x 99.50 x 6.30 | PS-18 | 115.00 | 99.50 | 6.30 | PUR | 423931 |
| Sello de Pistón Hidráulico 125.00 x 104.00 x 8.10 | PS-18 | 125.00 | 104.00 | 8.10 | PUR | 423933 |
| Sello de Pistón Hidráulico 120.00 x 104.50 x 6.30 | PS-18 | 120.00 | 104.50 | 6.30 | PUR | 423932 |
| Sello de Pistón Hidráulico 125.00 x 109.50 x 6.30 | PS-18 | 125.00 | 109.50 | 6.30 | PUR | 423934 |
| Sello de Pistón Hidráulico 135.00 x 114.00 x 8.10 | PS-18 | 135.00 | 114.00 | 8.10 | PUR | 423936 |
| Sello de Pistón Hidráulico 130.00 x 114.50 x 6.30 | PS-18 | 130.00 | 114.50 | 6.30 | PUR | 423935 |
| Sello de Pistón Hidráulico 140.00 x 119.00 x 8.10 | PS-18 | 140.00 | 119.00 | 8.10 | PUR | 423937 |
| Sello de Pistón Hidráulico 150.00 x 129.00 x 8.10 | PS-18 | 150.00 | 129.00 | 8.10 | PUR | 423938 |
| Sello de Pistón Hidráulico 160.00 x 139.00 x 8.10 | PS-18 | 160.00 | 139.00 | 8.10 | PUR | 423939 |
| Sello de Pistón Hidráulico 170.00 x 149.00 x 8.10 | PS-18 | 170.00 | 149.00 | 8.10 | PUR | 423940 |
| Sello de Pistón Hidráulico 180.00 x 159.00 x 8.10 | PS-18 | 180.00 | 159.00 | 8.10 | PUR | 423941 |
| Sello de Pistón Hidráulico 200.00 x 179.00 x 8.10 | PS-18 | 200.00 | 179.00 | 8.10 | PUR | 423942 |
| Sello de Pistón Hidráulico 250.00 x 229.00 (9.0156") x 8.10 | PS-18 | 250.00 | 229.00 (9.0156") | 8.10 | PUR | 423943 |
| Especificaciones generales | |
| Material: |
|
| Aplicaciones: |
|
| Resistencia a: | Aceites minerales, aceites sintéticos*, grasas |
| Resistencia a la temperatura °С | Temp. (°C): -30 /+100 dependiendo del material. |
| P [bar] | Presión (bar): 250 |
Aplicaciones
- Industria
- Automotriz
- Marítimo
Preguntas Frecuentes
¿Cómo se instala el sello?
¿Qué tipo de maquinaria se puede utilizar?
¿Qué mantenimiento requiere?
Sello de pistón hidráulico de doble efecto - PS18
- Marca: GTeek
- Referencia: Double Acting Hydraulic Piston Seal - PS18
- Disponibilidad: Disponible
