Soporte de Goma Antivibración por Compresión Cortante
Los soportes antivibración por compresión cortante pueden manejar tanto cargas de compresión altas como movimientos de corte bajos. Están hechos de goma natural vulcanizada de alta calidad sobre dos chapas de metal.
El diseño de los soportes es libre de mantenimiento, liviano y simple de usar. A menudo conocidos como soportes de compresión cortante, ofrecemos los siguientes: soportes cortantes, amortiguadores de placas vibratorias, amortiguadores de rodillos vibratorias, amortiguadores de martillos de hinca, etc.
Los soportes son compactos, libres de mantenimiento y fáciles de instalar. Están diseñados para lograr una alta amortiguación de vibraciones tanto en corte como en compresión. Montarlos en pares en una configuración angular optimiza su eficiencia en la aislamiento de vibraciones.
Este tipo de soportes antivibración cortante se utilizan para absorber vibraciones en placas de compactación vibratorias y rodillos vibratorias. Ofrecen una buena amortiguación en equipos de martillos de hinca y sostienen equipos y maquinaria grandes y de alta resistencia.
Ciertos compuestos disponibles: Cloropreno (Baypren, Neopreno), Terpolímero de Etileno Propileno, Nitrilo Butadieno (Perbunan), Estireno Butadieno, Butilo, Poliuretano, Goma de Silicona, Fluorocarbono (Viton)

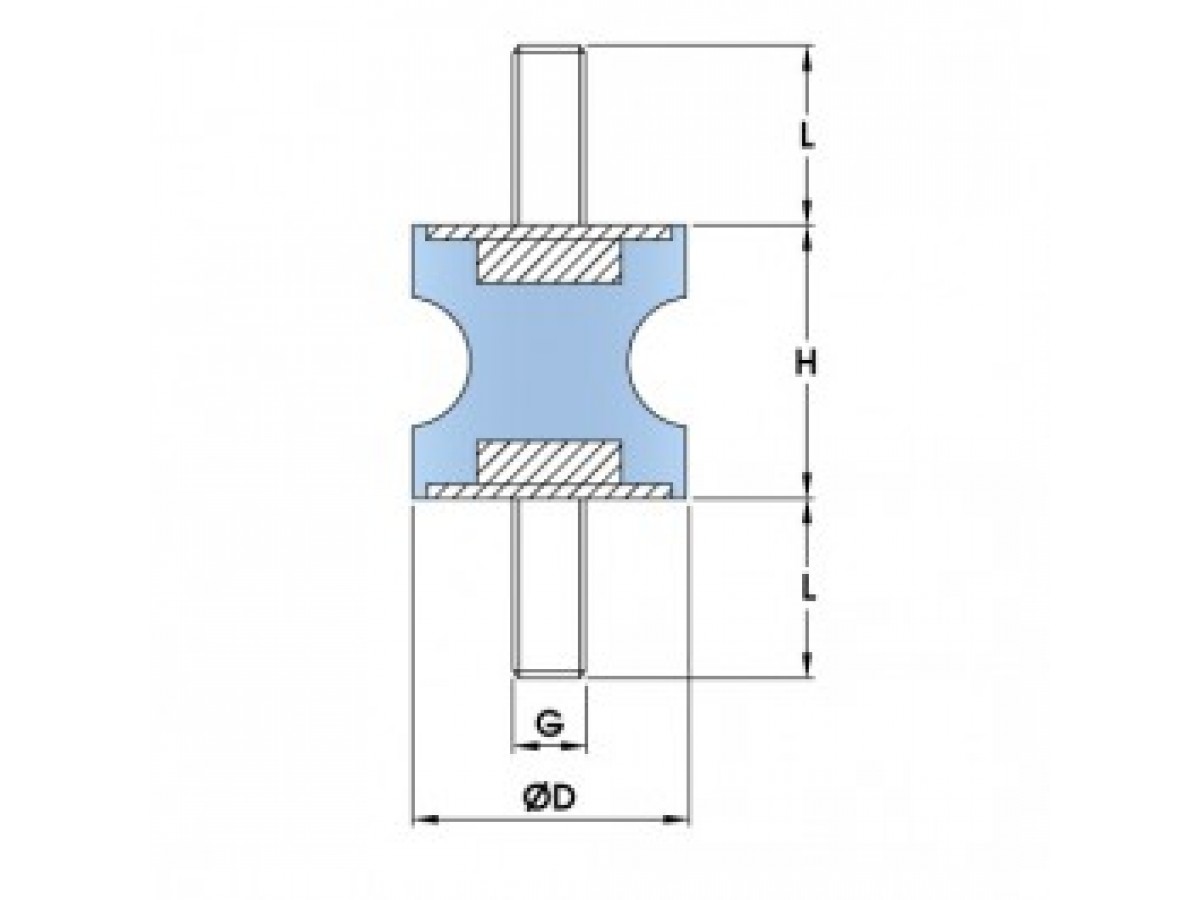

| Código | D | H | GxL | Carga1-50 Shore | Corte1-50 Shore | Carga2-60 Shore | Corte2-60 Shore |
|---|---|---|---|---|---|---|---|
| AD1010M4 | 10 | 10 | M4 X 10 | 1.5 | 0.36 | 2.34 | 0.56 |
| AD1214M4 | 12 | 14 | M4 X 10 | 6.3 | 1.8 | 9.4 | 3.3 |
| AD1515M4 | 15 | 15 | M4 X 10 | 5.6 | 1.5 | 8.74 | 2.34 |
| AD2015M6 | 20 | 15 | M6x18 | 10 | 2.5 | 15.6 | 3.9 |
| AD2018M6 | 20 | 18 | M6 X 18 | 9 | 2.1 | 14 | 3.2 |
| AD2020M6 | 20 | 20 | M6 X 18 | 8 | 1.9 | 12.5 | 3 |
| AD2030M6 | 20 | 30 | M6 X 18 | 6 | 1.5 | 9 | 2.3 |
| AD2520M6 | 25 | 20 | M6 X 18 | 14 | 3.4 | 22 | 5.3 |
| AD2525M6 | 25 | 25 | M6 X 20 | 12 | 3 | 19 | 4.5 |
| AD3020M8 | 30 | 20 | M8 X 20 | 17 | 4.2 | 26 | 6.5 |
| AD3025M8 | 30 | 25 | M8 X 20 | 13 | 3 | 20 | 4.7 |
| AD3838M10 | 38 | 38 | M10 X 25 | 23 | 5.6 | 36 | 8.7 |
| AD4030M8 | 40 | 30 | M8 X 23 | 26 | 6.3 | 40 | 9.8 |
| AD4048M8 | 40 | 48 | M8 X 23 | 24 | 5.6 | 38 | 8.7 |
| AD4625M10 | 46 | 25 | M10 X 28 | 53 | 13 | 82 | 20 |
| AD5030M10 | 50 | 30 | M10 X 28 | 48 | 12 | 75 | 18 |
| AD5545M10 | 55 | 45 | M10 X 28 | 42 | 10.5 | 65 | 16 |
| AD5744M10 | 57 | 44 | M10 X 28 | 64 | 16 | 98 | 25 |
| AD5745M10 | 57 | 45 | M10 X 28 | 58 | 14 | 90 | 22 |
| AD6036M10 | 60 | 36 | M10 X 30 | 76 | 18 | 118 | 28 |
| AD6060M10 | 60 | 60 | M10 X 28 | 58 | 14 | 91 | 23 |
| AD7053M12 | 70 | 53 | M12 X 41 | 106 | 26 | 165 | 40 |
| AD8065M14 | 80 | 65 | M14 X 35 | 183 | 45 | 285 | 70 |
| AD9077M16 | 90 | 77 | M16 X 45 | 218 | 53 | 340 | 83 |
| AD9575M16 | 95 | 75 | M16 X 41 | 240 | 58 | 374 | 90 |
| AD13096M16 | 130 | 96 | M16 X 45 | 320 | 78 | 499 | 122 |
| AD18075M20 | 180 | 75 | M20 X 45 | 486 | 118 | 758 | 184 |
| Especificaciones generales | |
| Material: | Cloropreno (Baypren, Neopreno), Terpolímero de Etileno Propileno, Nitrilo Butadieno (Perbunan), Estireno Butadieno, Butilo, Poliuretano, Caucho de Silicona, Fluorocarbono (Viton) |
| Aplicaciones: |
|
Aplicaciones
- Industria
- Automotriz
- Marítimo
Preguntas Frecuentes
¿Qué cargas pueden manejar los montajes antivibración?
¿Son fáciles de instalar?
¿Cómo optimizar la eficiencia en la aislación de vibraciones?
Montaje de goma antivibración con compresión de corte
- Marca: GTeek
- Referencia: Shear Compression Antivibration Rubber Mount
- Disponibilidad: Disponible
