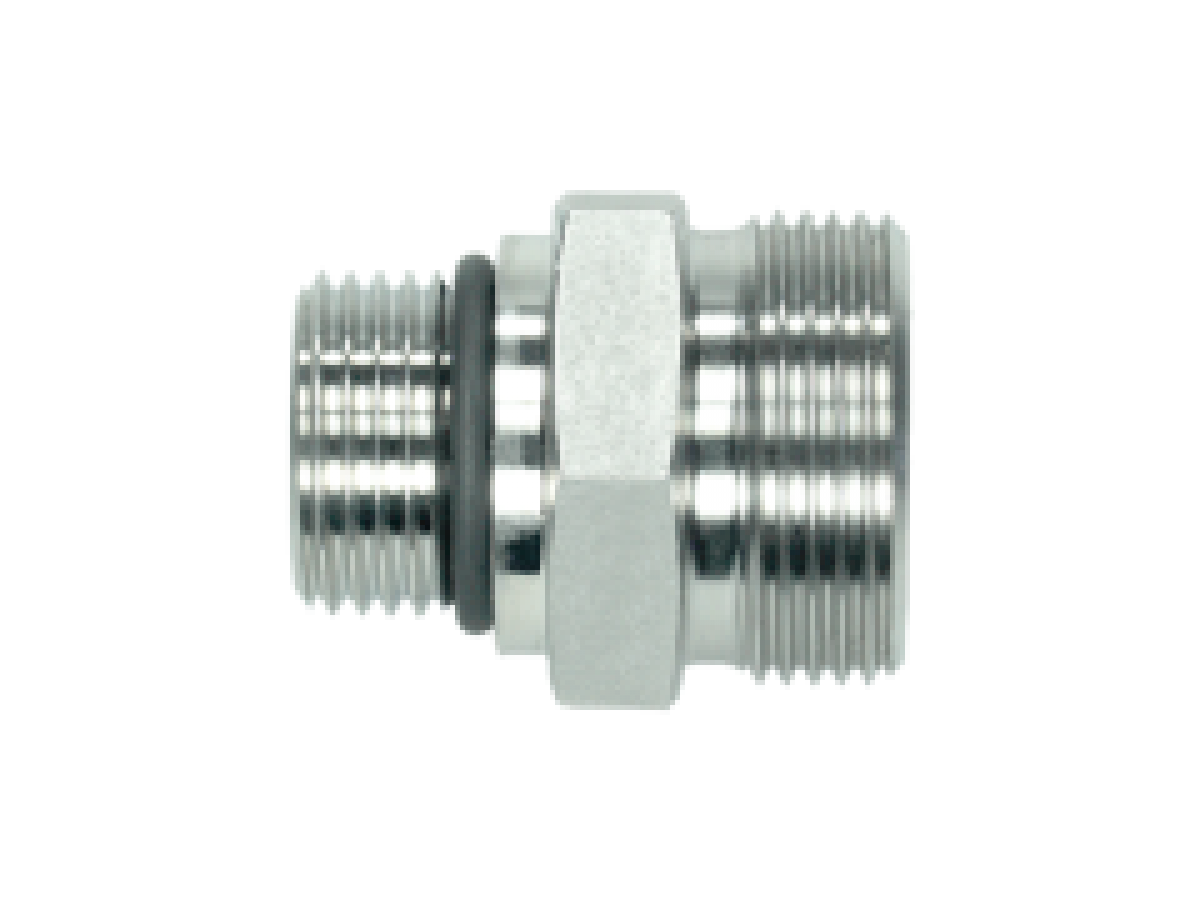

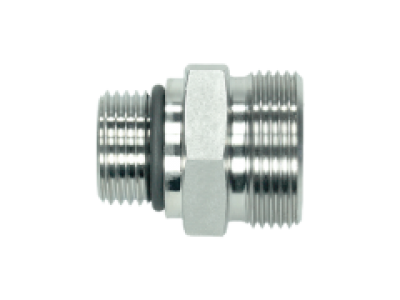

Anillo de corte DIN2353 - UNF - OMD - Cuerpos de acoplamiento macho - Serie S
- Cuerpos de acoplamiento macho
- Serie S
- Rosca: UNF (ASA B 1.1 - 1960)
- Sellado por junta tórrida en muesca de rosca - SAE J 514
- Nota: Se debe mecanizar una forma especial de la pieza.
- ¡Otros tamaños de salto a petición!
| Presión | Diámetro exterior del tubo | Rosca | Junta tórrida | Bruto- |
|---|---|---|---|---|
|
PN |
D1 |
G |
Precio (€) | |
| Serie S | ||||
| 630 | 6 | 7/16"-20 UNF | 8,92 x 1,83 | 20,40 |
| 630 | 6 | 9/16"-18 UNF | 11,90 x 1,98 | 21,11 |
| 630 | 8 | 7/16"-20 UNF | 8,92 x 1,83 | 20,40 |
| 630 | 8 | 1/2"-20 UNF | 10,52 x 1,83 | 20,40 |
| 630 | 8 | 9/16"-18 UNF | 11,90 x 1,98 | 20,40 |
| 630 | 10 | 9/16"-18 UNF | 11,90 x 1,98 | 20,40 |
| 630 | 10 | 3/4"-16 UNF | 16,36 x 2,20 | 22,05 |
| 630 | 12 | 9/16"-18 UNF | 11,90 x 1,98 | 21,95 |
| 630 | 12 | 3/4"-16 UNF | 16,36 x 2,20 | 22,05 |
| 630 | 12 | 7/8"-14 UNF | 19,18 x 2,46 | 22,75 |
| 630 | 14 | 9/16"-18 UNF | 11,90 x 1,98 | 34,40 |
| 630 | 14 | 3/4"-16 UNF | 16,36 x 2,20 | 24,76 |
| 400 | 16 | 3/4"-16 UNF | 16,36 x 2,20 | 22,05 |
| 400 | 16 | 7/8"-14 UNF | 19,18 x 2,46 | 23,85 |
| 400 | 16 | 1 1/16"-12 UN | 23,47 x 2,95 | 36,10 |
| 400 | 20 | 3/4"-16 UNF | 16,36 x 2,20 | 36,10 |
| 400 | 20 | 7/8"-14 UNF | 19,18 x 2,46 | 36,10 |
| 400 | 20 | 1 1/16"-12 UN | 23,47 x 2,95 | 36,10 |
| 400 | 20 | 1 5/16"-12 UN | 29,74 x 2,95 | 63,45 |
| 400 | 25 | 1 1/16"-12 UN | 23,47 x 2,95 | 53,95 |
| 400 | 25 | 1 5/16"-12 UN | 29,74 x 2,95 | 53,95 |
| 400 | 30 | 1 1/16"-12 UN | 23,47 x 2,95 | 160,03 |
| 400 | 30 | 1 5/16"-12 UN | 29,74 x 2,95 | 128,00 |
| 400 | 30 | 1 5/8"-12 UN | 37,46 x 3,00 | 128,00 |
| 315 | 38 | 1 5/16"-12 UN | 29,74 x 2,95 | 196,69 |
| 315 | 38 | 1 5/8"-12 UN | 37,46 x 3,00 | 169,40 |
| 315 | 38 | 1 7/8"-12 UN | 43,69 x 3,00 | 169,40 |
| Especificaciones generales | |
| Material: | Acero Inoxidable 1.4571 |
| Estándar | DIN 2353 / -DIN-EN-ISO-8434-1 |
Aplicaciones
- Industria
- Automotriz
- Marino
Preguntas Frecuentes
¿Cuál es la presión máxima de trabajo?
¿Qué tipo de rosca tiene?
¿Se requiere algún tipo de mecanizado especial?
DIN2353 Anillo de corte - UNF - OMD - Cuerpos de acoplamiento macho - Serie S
- Merk: Germany
- Productcode: Male Stud Coupling Bodies, S-Series 8.98
- Beschikbaar: ✅Disponible
Beschikbare opties
Vergelijkbare producten
Anillo de corte DIN2353 - NPT - OMD - Cuerpos de acoplamiento de espárragos macho
DIN2353 Anillo de corte - NPT - OMD - Cuerpos de acoplamiento macho con espiga Cuerpos de acoplamiento macho con espiga Series LL y L Rosca: NPT ¡Otros tamaños de salto bajo petición! Presión Diámetro exterior del tubo Rosca Código de pedido PN D1 G Serie LL 100 4 1/8" NPT GE-LL-04-1/8"-NPT-OMD 100 6 1/8" NPT GE-LL-06-1/8"-NPT-OMD 100 8 1/8" NPT ..
0,00€
Anillo de corte DIN2353 - NPT - OMD - Cuerpos de acoplamiento de espárragos macho - Serie S
Anillo de corte DIN2353 - NPT - OMD - Cuerpos de acoplamiento macho - Serie S Cuerpos de acoplamiento macho S-Serie Rosca: NPT ¡Otras tamaños de salto disponibles bajo pedido! Presión Diámetro exterior del tubo Rosca Código de pedido PN D1 G Serie S 630 6 1/8" NPT GE-S-06-1/8"-NPT-OMD 630 6 1/4" NPT GE-S-06-1/4"-NPT-OMD 630 6 3/8" NPT GE-S-06-3..
0,00€
Anillo de corte DIN2353 - BSP - Cónico - OMD - Cuerpos de acoplamiento de espárrago macho
Cortador DIN2353 - BSP - Cónico - OMD - Cuerpos de Acoplamiento de Estudio Macho Serie S Rosca: BSP - Cónica ¡Otras medidas de salto a solicitud! (1) Las tasas de presión son válidas solo si las partes hembra también tienen roscas cónicas. Presión O.D. del tubo Rosca Código de pedido (1) PN D1 G Serie S 630 6 R 1/8" keg GE-S-06-R 1/8"-k-OMD 630 6 R ..
0,00€
Anillo de corte DIN2353 - UNF - OMD - Cuerpos de acoplamiento de pernos macho - Serie L
Anillo de corte DIN2353 - UNF - OMD - Cuerpos de acoplamiento macho - Serie L Cuerpos de acoplamiento macho Serie L Rosca: UNF (ASA B 1.1 - 1960) Sellado por O-ring en el corte de rosca - SAE J 514 Nota: Se debe mecanizar una forma de pieza especial. ¡Otras dimensiones de salto disponibles a solicitud! Presión Diámetro exterior del tubo Rosca O-ring Código de pedido PN D1 G Serie L ..
0,00€

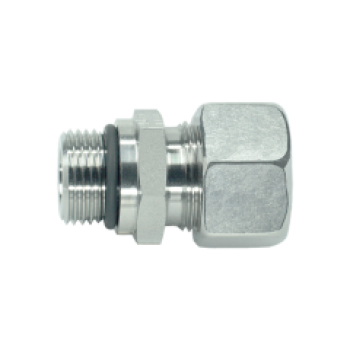

Anillo de corte DIN2353 - UNF - SC - Racores macho de espárrago - Serie S
