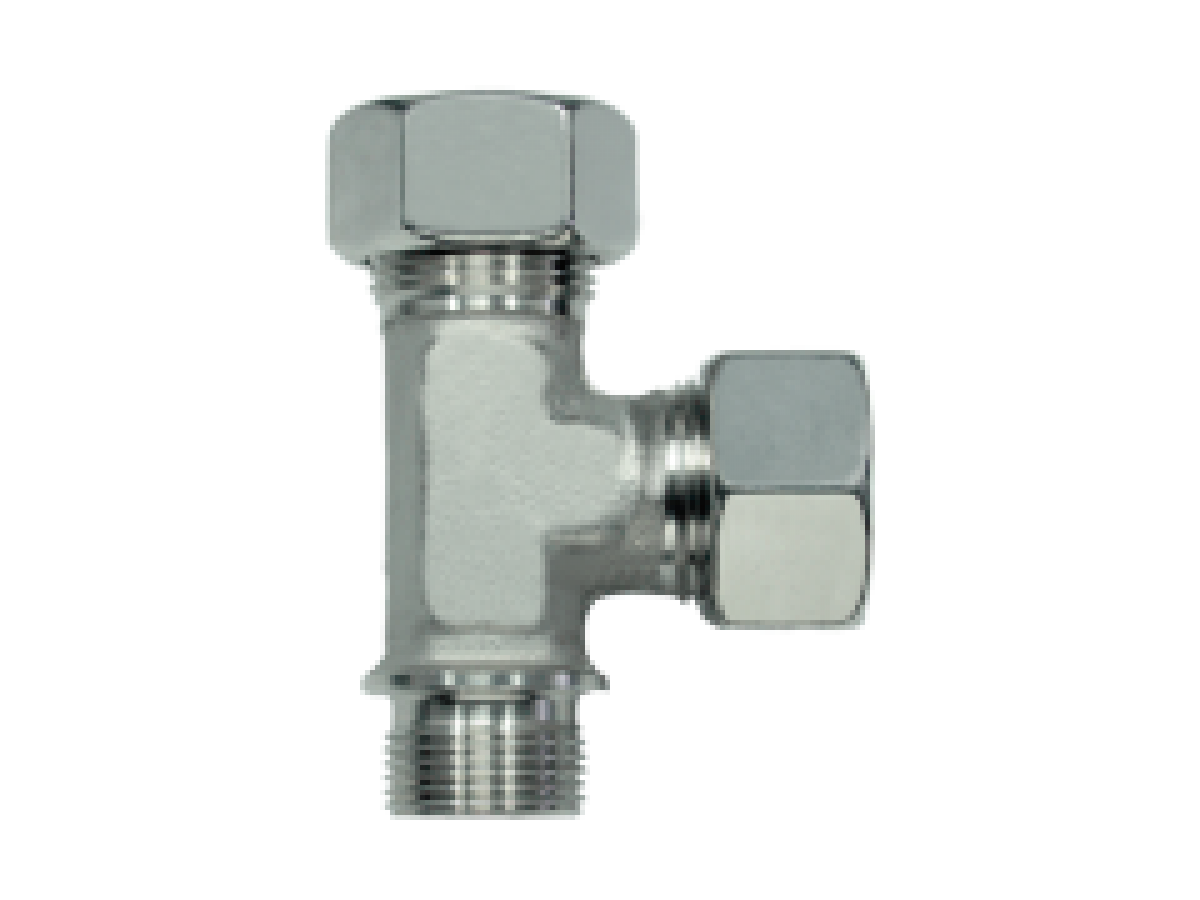

DIN2353 Anillo de corte - BSP - Paralelo - SC - Tee de barril con espiga

Tee de barril con espiga
Series L y S
Rosca: BSP - Paralelo
Sellado por forma de hombro de sellado B

Presión	Diámetro exterior del tubo	Rosca	Dimensiones aproximadas						Código de pedido
Serie L
160	22	G 3/4" zyl	44	27,5	26	16	27	36	LE-L-22-R 3/4"-z-SC
160	28	G 1" zyl	47	30,5	30	18	36	41	LE-L-28-R 1"-z-SC
160	35	G 1 1/4" zyl	56	34,5	34	20	41	50	LE-L-35-R 1 1/4"-z-SC
160	42	G 1 1/2" zyl	63	40,0	39	22	50	60	LE-L-42-R 1 1/2"-z-SC
Serie S
400	20	G 3/4" zyl	48	26,5	26	16	27	36	LE-S-20-R 3/4"-z-SC
250	25	G 1" zyl	54	30,0	30	18	36	46	LE-S-25-R 1"-z-SC
160	30	G 1 1/4" zyl	62	35,5	34	20	41	50	LE-S-30-R 1 1/4"-z-SC
160	38	G 1 1/2" zyl	72	41,0	39	22	50	60	LE-S-38-R 1 1/2"-z-SC

* Precios a pedido

Especificaciones generales
Material:	Acero Inoxidable 1.4571
Estándar	DIN 2353 / -DIN-EN-ISO-8434-1

Aplicaciones

Industria
Automotriz
Marítimo

Preguntas Frecuentes

¿Cuál es la presión máxima que soportan?

La presión máxima depende de la serie y el tamaño del tubo. Consulte las especificaciones para más detalles.

¿Qué tipo de sellado utilizan?

Utilizan un sellado por shoulder de sellado tipo B.

¿Son compatibles con otros sistemas de tuberías?

Estos accesorios están diseñados para ser compatibles con sistemas BSP paralelos.

Consejo de Experto: Asegúrese de verificar las dimensiones y la presión de trabajo antes de la instalación para garantizar un rendimiento óptimo.

Escribe opinión

Su Nombre

Su Opinión

Nota: No se permite HTML!

Clasificación Malo Bueno

DIN2353 Anillo de corte - BSP - Paralelo - SC - Tee de barril de espárrago

Marca: Germany
Referencia: BSP - Parallel - SC - Stud Barrel Tees - 8.139
Disponibilidad: ✅Disponible

Opciones Disponibles

Código de Pedido - de la tabla de la izquierda

Cantidad

0 opiniones / Escribe opinión

From: 3.00 € (Ref. price)
