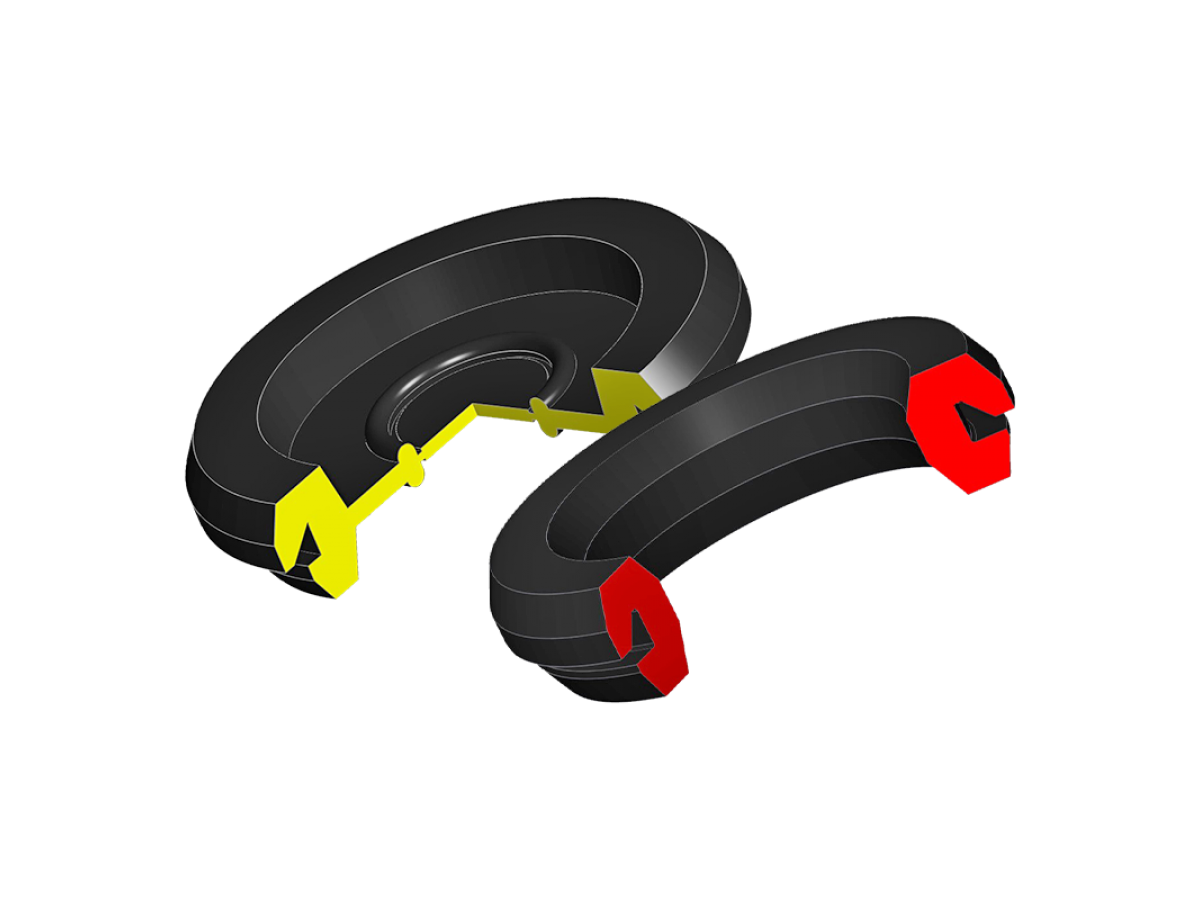

Bujía de cable de goma que ahorra espacio - con o sin membrana
La bujía de cable de goma que ahorra espacio - sin membrana, fabricada por nosotros, es un pasacabo que cumple con RoHS. La bujía de cable de goma presenta un efecto de joystick con una membrana delgada para facilitar el ajuste.
Este dispositivo que ahorra tiempo también es fácil y rápido de instalar. Está disponible en goma EPDM, CR y silicona. Además, es adecuado para agujeros en materiales de 1.0 a 3.5 mm de grosor.
Utilice un cuchillo afilado para presionar contra la línea de corte prepresionada para abrir la bujía de cable de goma que ahorra espacio con una membrana, para pasar un cable y cortar para permitir que inserte sus cables. ¡Es fácil!
(Puede buscar en la tabla utilizando el campo de búsqueda)
| Código de pedido | Tamaño nominal |
Cable Ø |
Agujero Ø A |
Grosor del panel B |
Total Ø D1 |
Altura total H1 |
Profundidad de instalación
H2 |
|---|---|---|---|---|---|---|---|
| 1600 | M 12 | 3 - 5 | 12,5 | 1 - 2,5 | 18,5 | 7,5 | 2,5 |
| 1601 | M 16 | 5 - 7 | 16,5 | 1 - 2,5 | 22,5 | 7,5 | 2,5 |
| 1602 | M 20 | 7 - 10 | 20,5 | 1 - 2,5 | 26,5 | 7,5 | 2,5 |
| 1603 | M 25 | 10 - 14 | 25,5 | 1 - 2,5 | 31,5 | 7,5 | 2,5 |
| 1604 | M 32 | 14 - 20 | 32,5 | 1 - 2,5 | 39,0 | 9,0 | 3,0 |
| 1605 | M 40 | 20 - 26 | 40,5 | 1 - 3,5 | 49,0 | 10,5 | 3,5 |
| 1606 | M 50 | 26 - 35 | 50,5 | 1 - 3,5 | 58,5 | 11,0 | 4,0 |
| 1607 | M 63 | 35 - 40 | 63,5 | 1 - 3,5 | 71,5 | 11,5 | 4,5 |
| 3000 | M 12 | 0 - 9,0 | 12,5 | 1 - 2,5 | 18,5 | 7,5 | 2,5 |
| 3001 | M 16 | 0 - 12,0 | 16,5 | 1 - 2,5 | 22,5 | 7,5 | 2,5 |
| 3002 | M 20 | 0 - 16,0 | 20,5 | 1 - 2,5 | 26,5 | 7,5 | 2,5 |
| 3003 | M 25 | 0 - 20,0 | 25,5 | 1 - 2,5 | 31,5 | 7,5 | 2,5 |
| 3004 | M 32 | 0 - 25,5 | 32,5 | 1 - 2,5 | 39,0 | 9,0 | 3,0 |
| 3005 | M 40 | 0 - 32,0 | 40,5 | 1 - 3,5 | 49,0 | 10,5 | 3,5 |
| 3006 | M 50 | 0 - 41,0 | 50,5 | 1 - 3,5 | 58,5 | 11,0 | 4,0 |
| 3007 | M 63 | 0 - 53,0 | 63,5 | 1 - 3,5 | 71,5 | 11,5 | 4,5 |
- EG = EPDM, gris
- EB = EPDM, negro
- CB = CR, negro
- SB = Silicona, negro
Tolerancias generales de medición (DIN ISO 3302, sección 2 M2F), Todas las medidas en milímetros (mm)
| Especificaciones generales | |
| Material: | NR,NBR,EPDM,Silicona,Neopreno,FKM |
| Dureza Shore A | 30-80 Shore A |
| Resistencia a la temperatura °С | Rango de temperatura: -40℃ a 230℃ |
| Color | Colores: Negro, Blanco para goma, cualquier color para silicona. |
| Ficha técnica | |
Aplicaciones
- Industria
- Automotriz
- Marítimo
Preguntas Frecuentes
¿Qué materiales están disponibles para el casquillo de cable de goma?
¿Cuál es el grosor de los materiales adecuados para este producto?
¿Es fácil de instalar?
Cabezal de cable de goma que ahorra espacio, con o sin membrana.
