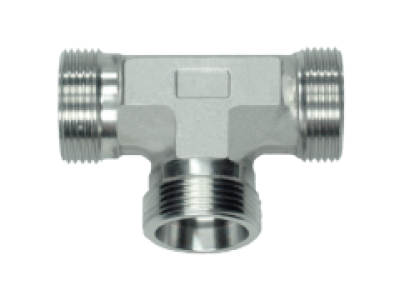

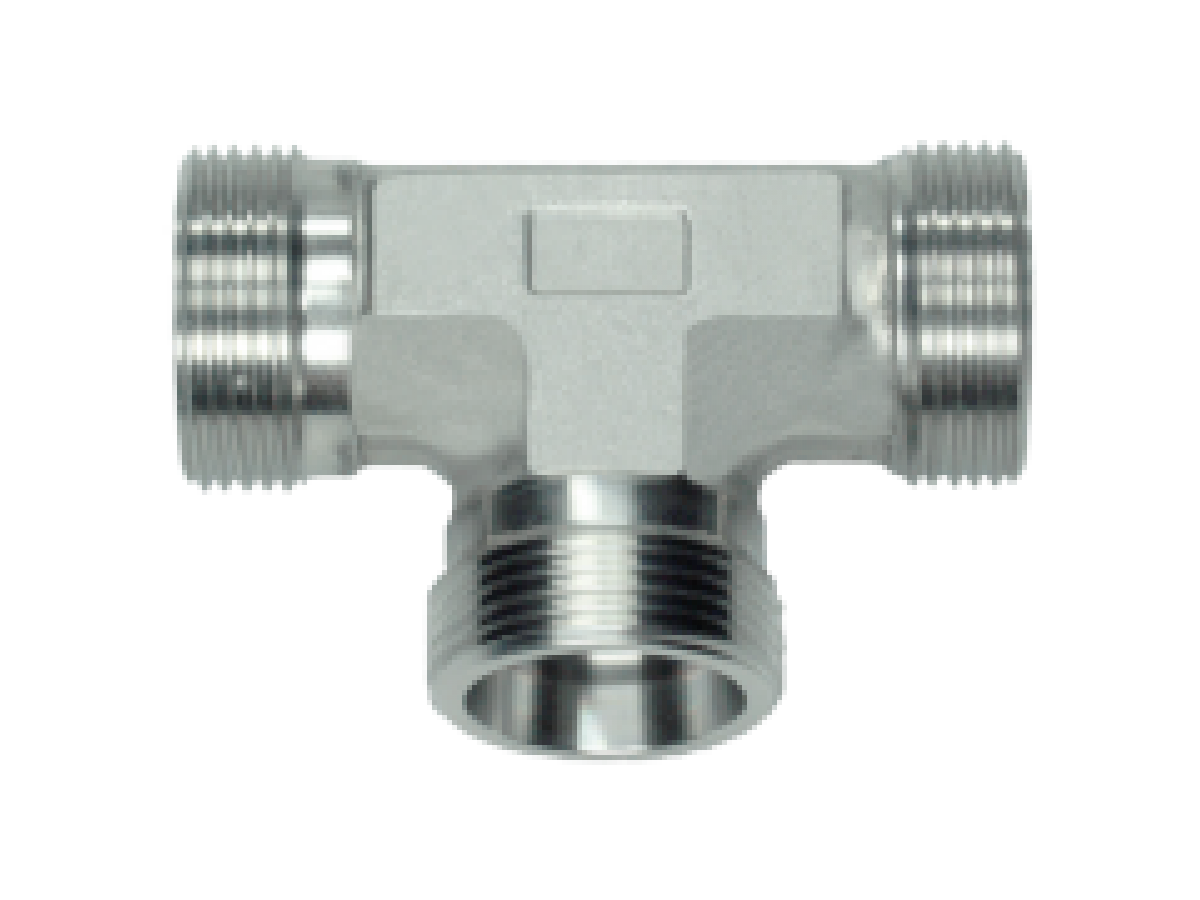

Anillo de corte DIN2353 - TV - Cuerpos en T iguales - OMD
| Presión | Diámetro exterior del tubo | Código de pedido |
|---|---|---|
| Serie LL | ||
| 100 | 4 | TV-LL-04-OMD |
| 100 | 6 | TV-LL-06-OMD |
| 100 | 8 | TV-LL-08-OMD |
| Serie L | ||
| 500 | 6 | TV-L-06-OMD |
| 500 | 8 | TV-L-08-OMD |
| 500 | 10 | TV-L-10-OMD |
| 400 | 12 | TV-L-12-OMD |
| 400 | 15 | TV-L-15-OMD |
| 400 | 18 | TV-L-18-OMD |
| 250 | 22 | TV-L-22-OMD |
| 250 | 28 | TV-L-28-OMD |
| 250 | 35 | TV-L-35-OMD |
| 250 | 42 | TV-L-42-OMD |
| Serie S | ||
| 800 | 6 | TV-S-06-OMD |
| 800 | 8 | TV-S-08-OMD |
| 800 | 10 | TV-S-10-OMD |
| 630 | 12 | TV-S-12-OMD |
| 630 | 14 | TV-S-14-OMD |
| 630 | 16 | TV-S-16-OMD |
| 420 | 20 | TV-S-20-OMD |
| 420 | 25 | TV-S-25-OMD |
| 420 | 30 | TV-S-30-OMD |
| 420 | 38 | TV-S-38-OMD |
| Especificaciones generales | |
| Material: | Acero Inoxidable 1.4571 |
| Estándar | DIN 2353 / -DIN-EN-ISO-8434-1 |
Aplicaciones
- Industria
- Automotriz
- Marino
Preguntas Frecuentes
¿Cuál es la presión máxima para la serie LL?
¿Qué tamaños de tubo están disponibles?
¿Cuál es el código de pedido para el tamaño de 4 mm?
Anillo de corte DIN2353 - TV - Cuerpos de Tee iguales - OMD
- Marca: Germany
- Referencia: TV - Equal Tee Bodies - OMD 8.29
- Disponibilidad: ✅Disponible
