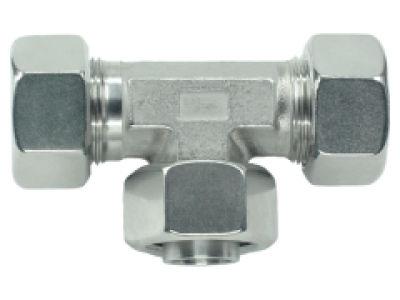

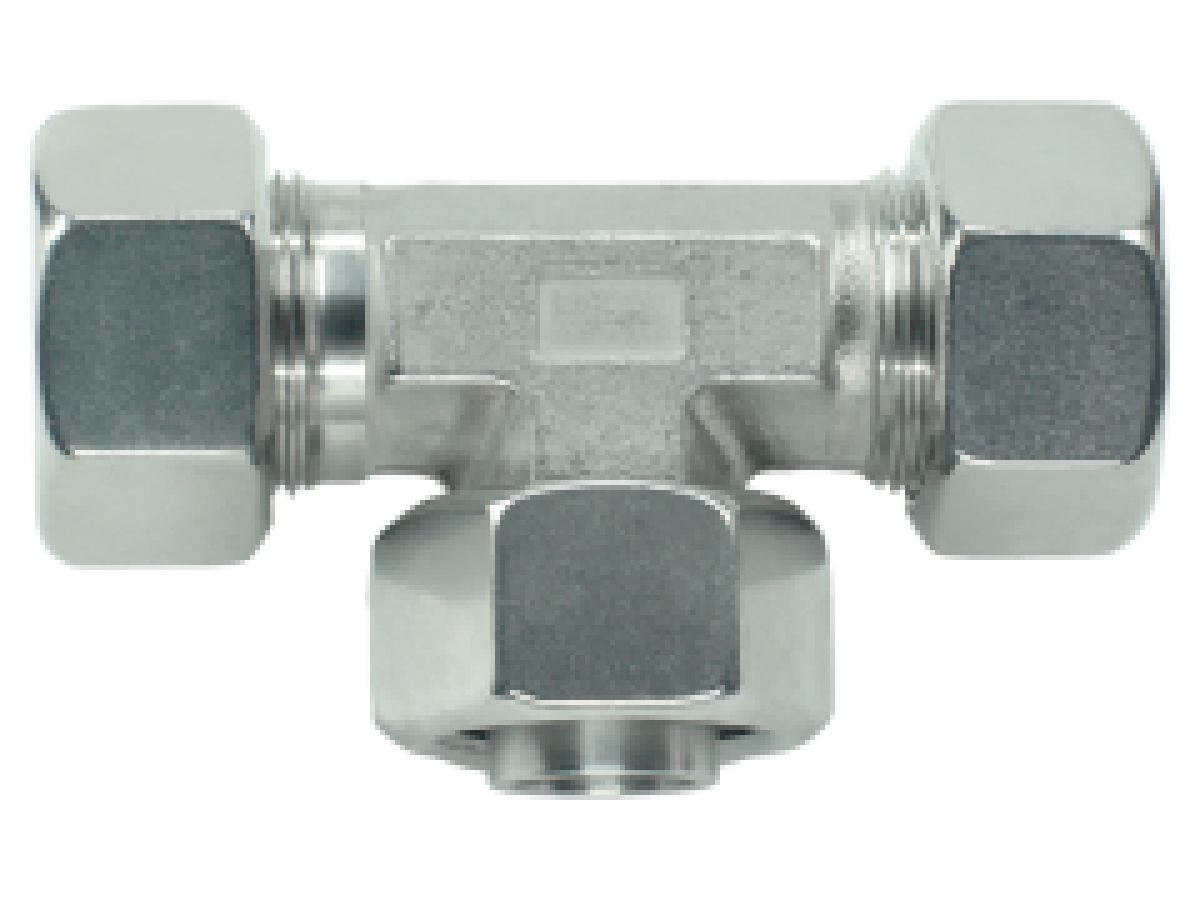

Tipo de Estudio Macho - Preensamblado - SC
- Tees de Ramas Giratorias
- Tipo de Estudio Macho - Preensamblado
- El puerto D1 está preensamblado. Montaje final en el cuerpo apropiado con aproximadamente 1/2 vuelta más allá del punto de resistencia claramente perceptible.
| Presión | Diámetro Exterior del Tubo | Rosca | Dimensiones Aproximadas | Código de Pedido | ||||
|---|---|---|---|---|---|---|---|---|
|
PN |
D1 |
G |
L1 |
L2 |
L5 |
SW2 |
SW3 |
|
| Serie L | ||||||||
| 315 | 6 | M 12 x 1,5 | 27 | 12,0 | 26,0 | 12 | 14 | EVT-L-06-SC |
| 315 | 8 | M 14 x 1,5 | 29 | 14,0 | 27,5 | 12 | 17 | EVT-L-08-SC |
| 315 | 10 | M 16 x 1,5 | 30 | 15,0 | 29,0 | 14 | 19 | EVT-L-10-SC |
| 315 | 12 | M 18 x 1,5 | 32 | 17,0 | 29,5 | 17 | 22 | EVT-L-12-SC |
| 315 | 15 | M 22 x 1,5 | 36 | 21,0 | 32,5 | 19 | 27 | EVT-L-15-SC |
| 315 | 18 | M 26 x 1,5 | 40 | 23,5 | 35,5 | 24 | 32 | EVT-L-18-SC |
| 160 | 22 | M 30 x 2 | 44 | 27,5 | 38,5 | 27 | 36 | EVT-L-22-SC |
| 160 | 28 | M 36 x 2 | 47 | 30,5 | 41,5 | 36 | 41 | EVT-L-28-SC |
| 160 | 35 | M 45 x 2 | 56 | 34,5 | 54,0 | 41 | 50 | EVT-L-35-SC |
| 160 | 42 | M 52 x 2 | 63 | 40,0 | 56,0 | 50 | 60 | EVT-L-42-SC |
| Serie S | ||||||||
| 630 | 6 | M 14 x 1,5 | 31 | 16,0 | 27,0 | 12 | 17 | EVT-S-06-SC |
| 630 | 8 | M 16 x 1,5 | 32 | 17,0 | 27,5 | 14 | 19 | EVT-S-08-SC |
| 630 | 10 | M 18 x 1,5 | 34 | 17,5 | 30,0 | 17 | 22 | EVT-S-10-SC |
| 630 | 12 | M 20 x 1,5 | 38 | 21,5 | 31,0 | 17 | 24 | EVT-S-12-SC |
| 630 | 14 | M 22 x 1,5 | 40 | 22,0 | 35,0 | 19 | 27 | EVT-S-14-SC |
| 400 | 16 | M 24 x 1,5 | 43 | 24,5 | 36,5 | 24 | 30 | EVT-S-16-SC |
| 400 | 20 | M 30 x 2 | 48 | 26,5 | 44,5 | 27 | 36 | EVT-S-20-SC |
| 400 | 25 | M 36 x 2 | 54 | 30,0 | 50,0 | 36 | 46 | EVT-S-25-SC |
| 400 | 30 | M 42 x 2 | 62 | 35,5 | 55,0 | 41 | 50 | EVT-S-30-SC |
| 250 | 38 | M 52 x 2 | 72 | 41,0 | 63,0 | 50 | 60 | EVT-S-38-SC |
| Especificaciones generales | |
| Material: | Acero Inoxidable 1.4571 |
| Estándar | DIN 2353 / -DIN-EN-ISO-8434-1 |
Aplicaciones
- Industria
- Automotriz
- Marítimo
Preguntas Frecuentes
¿Cómo se realiza el ensamblaje final?
¿Qué tipo de accesorios se utilizan?
¿Cuál es la presión máxima soportada?
Anillo de corte DIN2353 - Tipo de perno macho - Preensamblado -Tees - SC
- Marca: Germany
- Referencia: BSP - Parallel - Pre-Assembled Tee - OMD 8.220
- Disponibilidad: ✅Disponible
