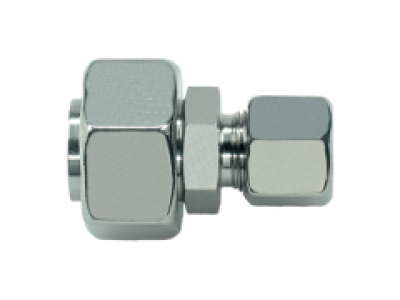

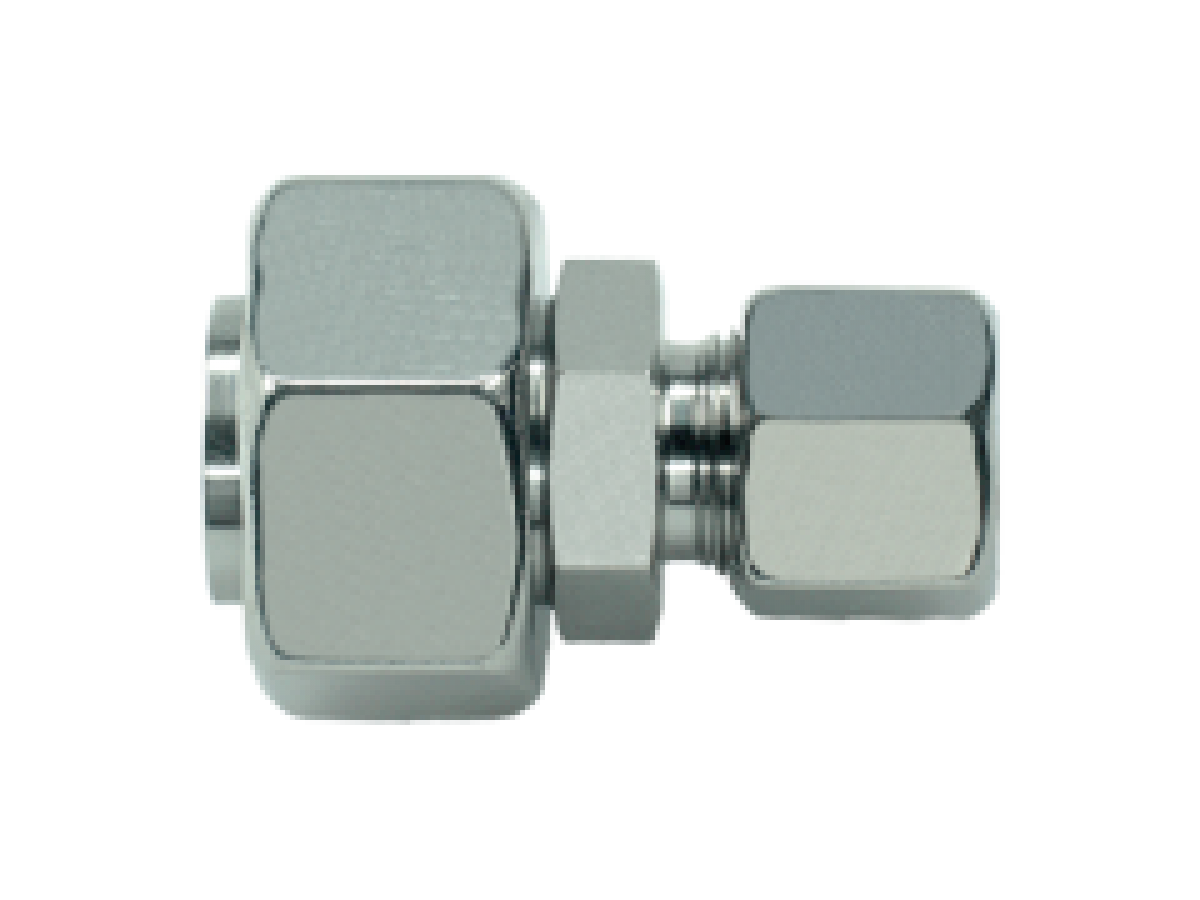

Anillo de corte DIN2353 - Reducidores de extremo de tubo - SC
El puerto D1 está preensamblado. El ensamblaje final en el cuerpo adecuado con aproximadamente 1/2 vuelta más allá del punto de resistencia claramente perceptible.
| Presión | O.D. del tubo | Dimensiones aproximadas | Código de pedido | ||||||
|---|---|---|---|---|---|---|---|---|---|
|
PN |
D1 |
D2 |
L1 |
L2 |
SW1 |
SW3 |
SW4 |
||
| Serie S | |||||||||
| 630 | 8 | 6 | 47,0 | 32,0 | 14 | 19 | 17 | KOR-S-08/06-SC | |
| 630 | 10 | 6 | 48,0 | 33,0 | 14 | 22 | 17 | KOR-S-10/06-SC | |
| 630 | 10 | 8 | 48,0 | 33,0 | 17 | 22 | 19 | KOR-S-10/08-SC | |
| 630 | 12 | 6 | 50,0 | 35,0 | 14 | 24 | 17 | KOR-S-12/06-SC | |
| 630 | 12 | 8 | 50,0 | 35,0 | 17 | 24 | 19 | KOR-S-12/08-SC | |
| 630 | 12 | 10 | 51,0 | 34,5 | 19 | 24 | 22 | KOR-S-12/10-SC | |
| 630 | 14 | 6 | 50,0 | 35,0 | 17 | 27 | 17 | KOR-S-14/06-SC | |
| 630 | 14 | 8 | 50,0 | 35,0 | 17 | 27 | 19 | KOR-S-14/08-SC | |
| 630 | 14 | 10 | 51,0 | 34,5 | 19 | 27 | 22 | KOR-S-14/10-SC | |
| 630 | 14 | 12 | 51,0 | 34,5 | 22 | 27 | 24 | KOR-S-14/12-SC | |
| 400 | 16 | 6 | 54,0 | 39,0 | 17 | 30 | 17 | KOR-S-16/06-SC | |
| 400 | 16 | 8 | 54,0 | 39,0 | 17 | 30 | 19 | KOR-S-16/08-SC | |
| 400 | 16 | 10 | 55,0 | 38,5 | 19 | 30 | 22 | KOR-S-16/10-SC | |
| 400 | 16 | 12 | 55,0 | 38,5 | 22 | 30 | 24 | KOR-S-16/12-SC | |
| 400 | 16 | 14 | 58,0 | 40,0 | 22 | 30 | 27 | KOR-S-16/14-SC | |
| 400 | 20 | 6 | 58,5 | 43,5 | 22 | 36 | 17 | KOR-S-20/06-SC | |
| 400 | 20 | 8 | 58,5 | 43,5 | 22 | 36 | 19 | KOR-S-20/08-SC | |
| 400 | 20 | 10 | 59,5 | 43,0 | 22 | 36 | 22 | KOR-S-20/10-SC | |
| 400 | 20 | 12 | 59,5 | 43,0 | 22 | 36 | 24 | KOR-S-20/12-SC | |
| 400 | 20 | 14 | 60,5 | 42,5 | 22 | 36 | 27 | KOR-S-20/14-SC | |
| 400 | 20 | 16 | 63,0 | 44,5 | 24 | 36 | 30 | KOR-S-20/16-SC | |
| 400 | 25 | 6 | 59,0 | 44,0 | 27 | 46 | 17 | KOR-S-25/06-SC | |
| 400 | 25 | 8 | 59,0 | 44,0 | 27 | 46 | 19 | KOR-S-25/08-SC | |
| 400 | 25 | 10 | 61,0 | 44,5 | 27 | 46 | 22 | KOR-S-25/10-SC | |
| 400 | 25 | 12 | 63,0 | 46,5 | 27 | 46 | 24 | KOR-S-25/12-SC | |
| 400 | 25 | 14 | 64,0 | 46,0 | 27 | 46 | 27 | KOR-S-25/14-SC | |
| 400 | 25 | 16 | 67,0 | 48,5 | 27 | 46 | 30 | KOR-S-25/16-SC | |
| 400 | 25 | 20 | 70,0 | 48,5 | 30 | 46 | 36 | KOR-S-25/20-SC | |
| 400 | 30 | 6 | 69,0 | 54,0 | 32 | 50 | 17 | KOR-S-30/06-SC | |
| 400 | 30 | 8 | 69,0 | 54,0 | 32 | 50 | 19 | KOR-S-30/08-SC | |
| 400 | 30 | 10 | 70,0 | 53,5 | 32 | 50 | 22 | KOR-S-30/10-SC | |
| 400 | 30 | 12 | 70,0 | 53,5 | 32 | 50 | 24 | KOR-S-30/12-SC | |
| 400 | 30 | 14 | 71,0 | 53,0 | 32 | 50 | 27 | KOR-S-30/14-SC | |
| 400 | 30 | 16 | 73,0 | 54,5 | 32 | 50 | 30 | KOR-S-30/16-SC | |
| 400 | 30 | 20 | 76,0 | 54,5 | 32 | 50 | 36 | KOR-S-30/20-SC | |
| 400 | 30 | 25 | 81,5 | 57,5 | 36 | 50 | 46 | KOR-S-30/25-SC | |
| 250 | 38 | 6 | 70,0 | 55,0 | 41 | 60 | 17 | KOR-S-38/06-SC | |
| 250 | 38 | 8 | 70,0 | 55,0 | 41 | 60 | 19 | KOR-S-38/08-SC | |
| 250 | 38 | 10 | 71,0 | 54,5 | 41 | 60 | 22 | KOR-S-38/10-SC | |
| 250 | 38 | 12 | 71,0 | 54,5 | 41 | 60 | 24 | KOR-S-38/12-SC | |
| 250 | 38 | 14 | 74,0 | 56,0 | 41 | 60 | 27 | KOR-S-38/14-SC | |
| 250 | 38 | 16 | 74,0 | 55,5 | 41 | 60 | 30 | KOR-S-38/16-SC | |
| 250 | 38 | 20 | 79,0 | 57,5 | 41 | 60 | 36 | KOR-S-38/20-SC | |
| 250 | 38 | 25 | 84,0 | 60,0 | 41 | 60 | 46 | KOR-S-38/25-SC | |
| 250 | 38 | 30 | 87,0 | 60,5 | 46 | 60 | 50 | KOR-S-38/30-SC | |
* Precios a solicitud
| Especificaciones generales | |
| Material: | Acero Inoxidable 1.4571 |
| Estándar | DIN 2353 / -DIN-EN-ISO-8434-1 |
Aplicaciones
- Industria
- Automotriz
- Marítimo
Preguntas Frecuentes
¿Cómo se realiza el ensamblaje final?
¿Qué dimensiones son aproximadas para la serie S?
¿Qué presión soporta este producto?
Anillo de corte DIN2353 - Reductores de extremo de tubo - SC
- Fabricant : Germany
- Référence : DIN2353 Cutting ring, Tube End Reducers, SC 8.261
- Disponibilité : ✅Disponible
Options disponibles
Produits liés
DIN2353 Anillo de corte - GRV - Reductores de espárragos - SC - Serie L
Anillo de corte DIN2353 - GRV - Reductores de espigas - SC - Serie L Acoplamientos reductores rectos Serie L Presión Diámetro exterior del tubo Dimensiones aproximadas Código de pedido PN D1 D2 L1 L2 SW1 SW2 SW3 Serie L 500 8 6 45,5 11,0 14 14 17 GRV-L-08/06-SC 500 10 6 47,0 12,0 17 14 1..
0,00€
Anillo de corte DIN2353 - GRV - Reductores de espárragos - SC - Serie S
Anillo de corte DIN2353 - GRV - Reductores de Stud - SC - Serie S Uniones reducidas rectas Serie S Presión Diámetro exterior del tubo Dimensiones aproximadas Código de pedido PN D1 D2 L1 L2 SW1 SW2 SW3 Serie S 800 8 6 52,5 18,0 17 17 19 GRV-S-08/06-SC 800 10 6 53,5 17,5 19 17..
0,00€

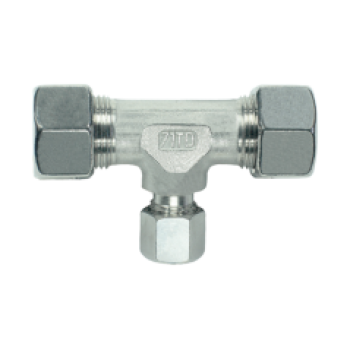

Anillo de corte DIN2353 - TRV - Acoplamientos - SC - Acoplamientos de tes a reducción - Serie S
Anillo de corte DIN2353 - TRV - Acoplamientos - SC - Acoplamientos en T reductores - Serie S Acoplamientos en T reductores Serie S ¡Otros tamaños de salto a pedido! Presión Diámetro exterior del tubo. Dimensiones aproximadas Código de pedido PN D1 D2 D3 SW1 SW2 SW3 SW4 Serie S 800 8 6 8 19 17 19 14 TRV-S-08/06..
0,00€

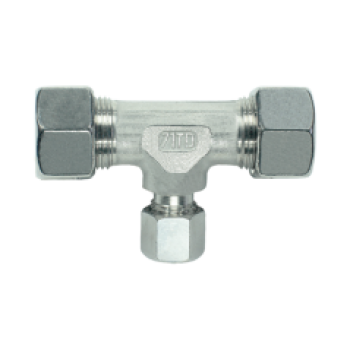

Anillo de corte DIN2353 - TRV - Acoplamientos - SC - Acoplamientos en T con reducción - Serie L
