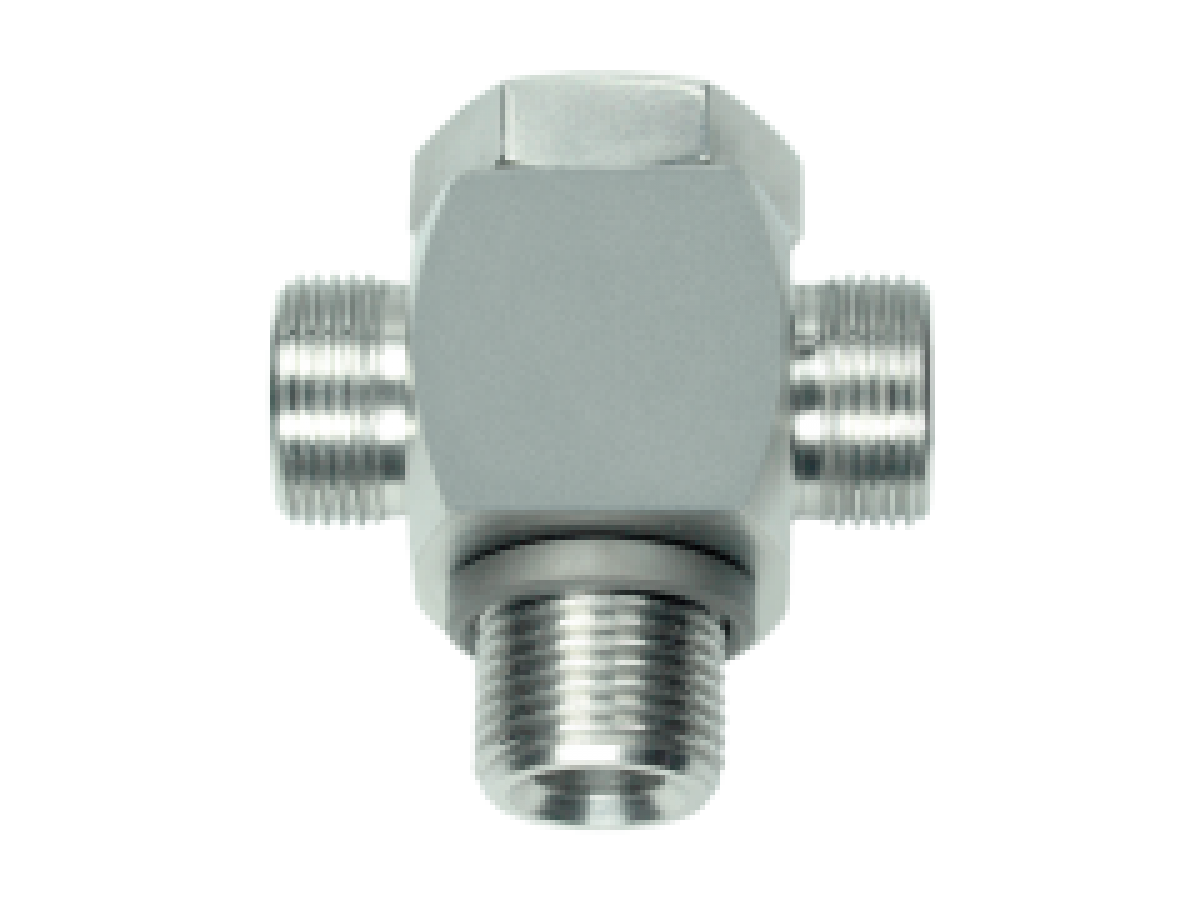

Anillo de corte DIN2353 - Métrico - Paralelo - OMD - Tees Banjo
- Con anillo de sellado de acero inoxidable para DIN 3852 (pequeño)
- El perno Banjo debe engrasarse antes del ensamblaje
- (ver Información General Categoría 1)
- Rosca G: BSP - Paralelo
| Presión | Diámetro exterior del tubo | Código de pedido | |
|---|---|---|---|
|
PN |
D1 |
||
| Serie LL | |||
| 100 | 4 | THV-LL-04-R 1/8"-OMD | |
| 100 | 6 | THV-LL-06-R 1/8"-OMD | |
| 100 | 8 | THV-LL-08-R 1/8"-OMD | |
| Serie L | |||
| 500 | 6 | THV-L-06-R 1/8"-OMD | |
| 400 | 8 | THV-L-08-R 1/4"-OMD | |
| 350 | 10 | THV-L-10-R 1/4"-OMD | |
| 350 | 12 | THV-L-12-R 1/4"-OMD | |
| 350 | 12 | THV-L-12-R 3/8"-OMD | |
| 315 | 15 | THV-L-15-R 1/2"-OMD | |
| 315 | 18 | THV-L-18-R 1/2"-OMD | |
| 200 | 22 | THV-L-22-R 3/4"-OMD | |
| 200 | 28 | THV-L-28-R 1"-OMD | |
| 200 | 35 | THV-L-35-R 1 1/4"-OMD | |
| 200 | 42 | THV-L-42-R 1 1/2"-OMD | |
| Serie S | |||
| 500 | 6 | THV-S-06-R 1/4"-OMD | |
| 450 | 8 | THV-S-08-R 1/4"-OMD | |
| 400 | 10 | THV-S-10-R 1/4"-OMD | |
| 400 | 10 | THV-S-10-R 3/8"-OMD | |
| 400 | 12 | THV-S-12-R 3/8"-OMD | |
| 400 | 14 | THV-S-14-R 1/2"-OMD | |
| 400 | 16 | THV-S-16-R 1/2"-OMD | |
| 400 | 20 | THV-S-20-R 3/4"-OMD | |
| 250 | 25 | THV-S-25-R 1"-OMD | |
| 250 | 30 | THV-S-30-R 1 1/4"-OMD | |
| 250 | 38 | THV-S-38-R 1 1/2"-OMD | |
| Especificaciones generales | |
| Material: | Acero Inoxidable 1.4571 |
| Estándar | DIN 2353 / -DIN-EN-ISO-8434-1 |
Aplicaciones
- Industria
- Automotriz
- Marítimo
Preguntas Frecuentes
¿Qué tipo de anillo de sellado se utiliza?
¿Es necesario engrasar el tornillo banjo?
¿Cuál es el tipo de rosca?
Anillo de corte DIN2353 - Métrico - Paralelo - OMD - Tés de banjo
- Marca: Germany
- Referencia: Metric - Parallel - OMD - Banjo Tees - 8.197
- Disponibilidad: ✅Disponible
