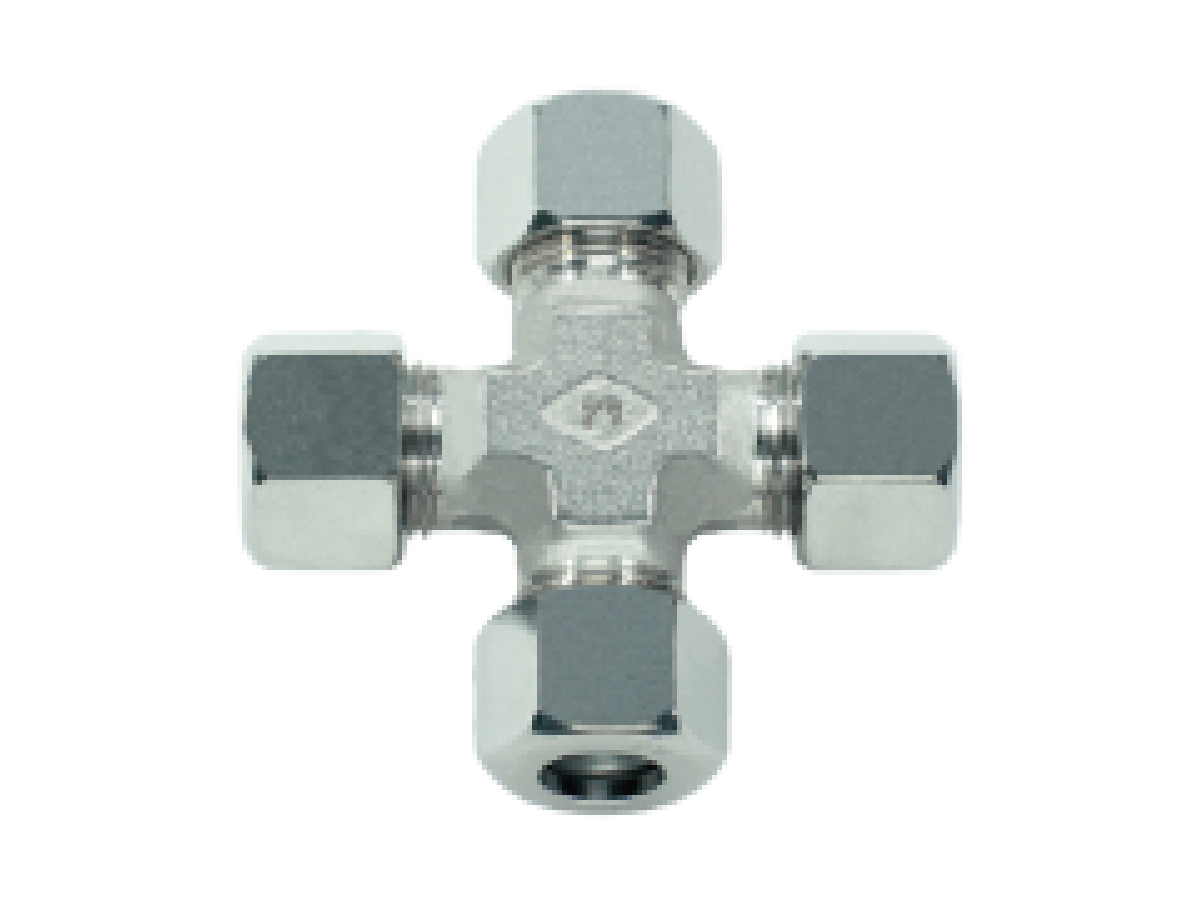

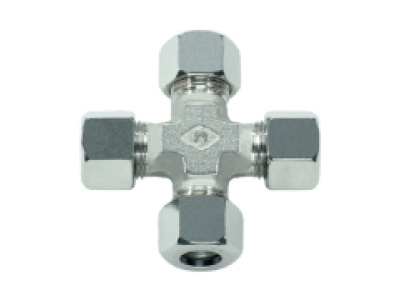

Anillo de corte DIN2353 - KV - Cruces iguales - SC

Presión	Diámetro exterior del tubo	Dimensiones aproximadas				Código de pedido
PN	D1	L1	L2	SW2	SW3
Serie L
315	6	27	12,0	12	14	KV-L-06-SC
315	8	29	14,0	12	17	KV-L-08-SC
315	10	30	15,0	14	19	KV-L-10-SC
315	12	32	17,0	17	22	KV-L-12-SC
315	15	36	21,0	19	27	KV-L-15-SC
315	18	40	23,5	24	32	KV-L-18-SC
160	22	44	27,5	27	36	KV-L-22-SC
160	28	47	30,5	36	41	KV-L-28-SC
160	35	56	34,5	41	50	KV-L-35-SC
160	42	63	40,0	50	60	KV-L-42-SC
Serie S
630	6	31	16,0	12	17	KV-S-06-SC
630	8	32	17,0	14	19	KV-S-08-SC
630	10	34	17,5	17	22	KV-S-10-SC
630	12	38	21,5	17	24	KV-S-12-SC
630	14	40	22,0	19	27	KV-S-14-SC
400	16	43	24,5	24	30	KV-S-16-SC
400	20	48	26,5	27	36	KV-S-20-SC
400	25	54	30,0	36	46	KV-S-25-SC
400	30	62	35,5	41	50	KV-S-30-SC
315	38	72	41,0	50	60	KV-S-38-SC

Especificaciones generales
Material:	Acero Inoxidable 1.4571
Estándar	DIN 2353 / -DIN-EN-ISO-8434-1

Aplicaciones

Industria
Automotriz
Marítimo

Preguntas Frecuentes

¿Cuál es la presión máxima de operación?

La presión máxima de operación es de 315 PN.

¿Qué tamaños de tubo son compatibles?

Los tamaños de tubo compatibles son 6, 8, 10, 12 y 15 mm de diámetro exterior.

¿Cuál es el código de pedido para un tubo de 10 mm?

El código de pedido para un tubo de 10 mm es KV-L-10-SC.

Consejo de Experto: Asegúrese de seleccionar el tamaño correcto del anillo de corte para garantizar un sellado adecuado y evitar fugas.

Escribe opinión

Su Nombre

Su Opinión

Nota: No se permite HTML!

Clasificación Malo Bueno

Anillo de corte DIN2353 - KV - Cruces iguales - SC

Marca: Germany
Referencia: KV - Equal Crosses - SC 8.40
Disponibilidad: ✅Disponible

Opciones Disponibles

Código de Pedido - de la tabla de la izquierda

Cantidad

0 opiniones / Escribe opinión

From: 2.00 € (Ref. price)

Productos Relacionados

Anillo cortante DIN2353 - GV - Acoplamientos rectos - SC

Anillo de corte DIN2353 - GV - Uniones rectas - SC Presión Diámetro exterior del tubo Dimensiones aproximadas Código de pedido PN D1 L1 L2 SW1 SW3 Serie L 500 6 44,0 10 12 14 GV-L-06-SC 500 8 45,0 11 14 17 GV-L-08-SC 500 10 48,0 13 17 19 GV-L-10-SC 400 12 49,0 14 19 22..

DIN2353 Anillo de corte - GV - Acoplamientos rectos - Estándar

Anillo de corte DIN2353 - GV - Acoplamientos rectos - Estándar Presión Diámetro exterior del tubo Dimensiones aproximadas Código de pedido PN D1 L1 L2 SW1 SW3 Serie LL 100 4 35,0 12 9 10 GV-LL-04 100 6 36,0 9 11 12 GV-LL-06 100 8 38,5 12 12 14 GV-LL-08 100 12 40,5 11 17 ..

Anillo de corte DIN2353 - VV - Codos iguales - CS

Anillo de corte DIN2353 - WV - Codos iguales - SC Presión O.D. del tubo Dimensiones aproximadas Código de pedido PN D1 L1 L2 SW2 SW3 Serie L 500 6 27 12,0 12 14 WV-L-06-SC 500 8 29 14,0 12 17 WV-L-08-SC 500 10 30 15,0 14 19 WV-L-10-SC 400 12 32 17,0 17 22 WV-L-12-..

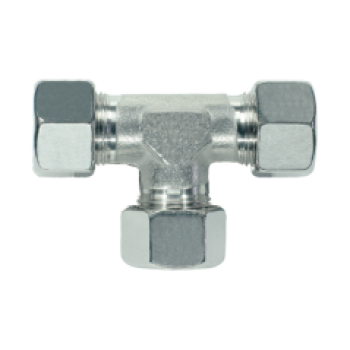

Anillo de corte DIN2353 - TV - Tés iguales - SC
