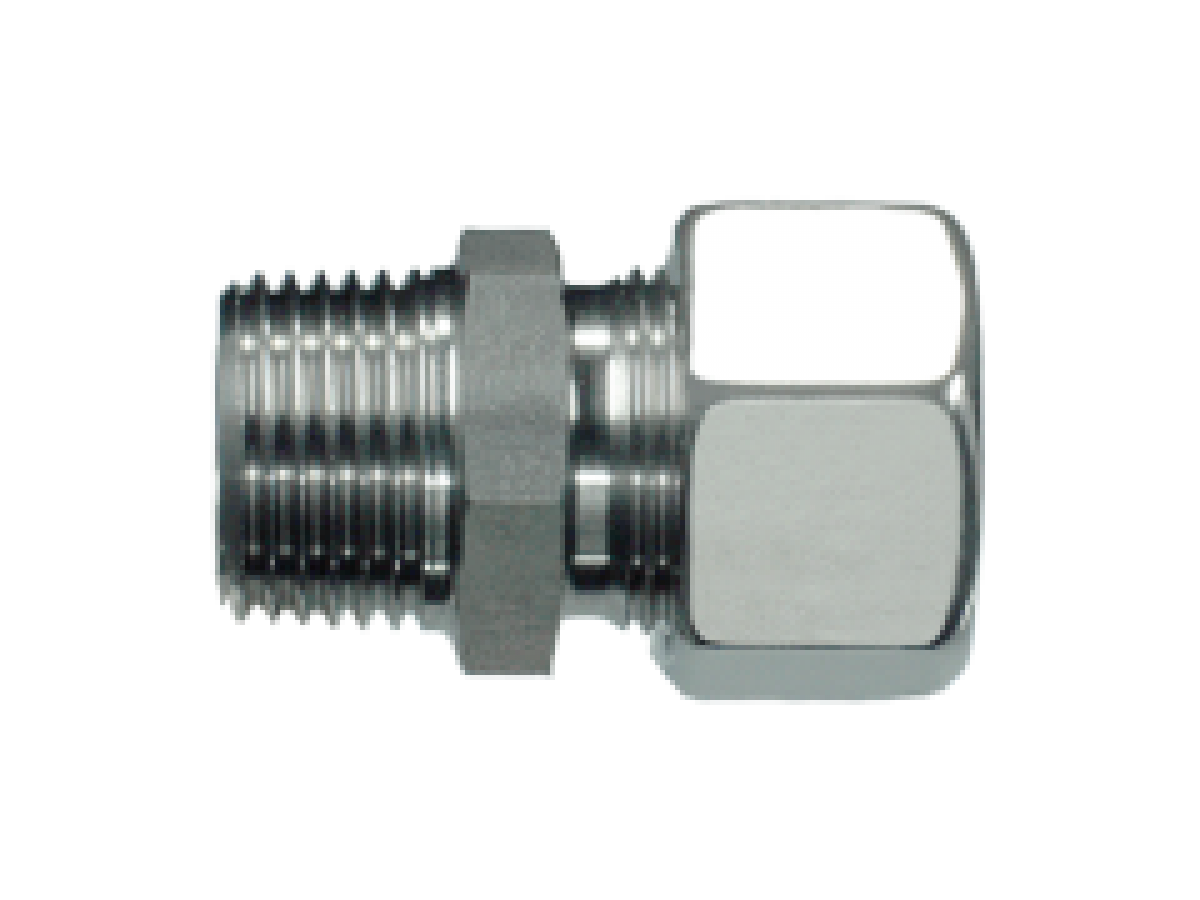

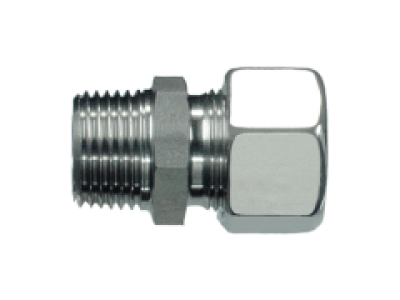

Acoplamientos macho de perno - DIN2353 - BSP - Cono - SC

Acoplamientos macho de perno
Serie S
Rosca: BSP - Cono
¡Otros tamaños de salto bajo pedido!
(1) Las tasas de presión son válidas solo si las piezas hembra también tienen roscas cónicas.

Presión	Diámetro exterior del tubo	Rosca	Dimensiones aproximadas					Código de pedido
(1) PN	D1	G	L1	L2	i	SW1	SW3
Serie S
630	6	R 1/8" rampa			8	17	17	GE-S-06-R 1/8"-k-SC
630	6	R 1/4" rampa	40,0	25,0	12	17	17	GE-S-06-R 1/4"-k-SC
630	6	R 3/8" rampa	40,0	25,0	12	17	17	GE-S-06-R 3/8"-k-SC
630	8	R 1/8" rampa	35,0	19,0	8	17	19	GE-S-08-R 1/8"-k-SC
630	8	R 1/4" rampa	40,0	25,0	12	17	19	GE-S-08-R 1/4"-k-SC
630	8	R 3/8" rampa	40,0	25,0	12	19	19	GE-S-08-R 3/8"-k-SC
630	10	R 1/4" rampa	41,0	25,0	12	19	22	GE-S-10-R 1/4"-k-SC
630	10	R 3/8" rampa	41,0	25,0	12	19	22	GE-S-10-R 3/8"-k-SC
630	10	R 1/2" rampa			14	22	22	GE-S-10-R 1/2"-k-SC
630	12	R 1/4" rampa	43,0	26,5	12	22	24	GE-S-12-R 1/4"-k-SC
630	12	R 3/8" rampa	42,0	25,0	12	22	24	GE-S-12-R 3/8"-k-SC
630	12	R 1/2" rampa	44,0	26,5	14	22	24	GE-S-12-R 1/2"-k-SC
630	14	R 3/8" rampa			12	24	27	GE-S-14-R 3/8"-k-SC
630	14	R 1/2" rampa	50,5	32,0	14	24	27	GE-S-14-R 1/2"-k-SC
400	16	R 3/8" rampa	48,0	28,5	12	27	30	GE-S-16-R 3/8"-k-SC
400	16	R 1/2" rampa	49,0	29,0	14	27	30	GE-S-16-R 1/2"-k-SC
400	16	R 3/4" rampa	53,0	31,5	16	27	30	GE-S-16-R 3/4"-k-SC
400	20	R 1/2" rampa	54,0	29,5	14	32	36	GE-S-20-R 1/2"-k-SC
400	20	R 3/4" rampa	55,0	33,5	16	32	36	GE-S-20-R 3/4"-k-SC
160	20	R 1" rampa	58,0	35,5	18	36	36	GE-S-20-R 1"-k-SC
160	25	R 3/4" rampa			16	41	46	GE-S-25-R 3/4"-k-SC
160	25	R 1" rampa	59,0	33,0	18	41	46	GE-S-25-R 1"-k-SC
160	30	R 1 1/4" rampa	63,0	35,5	20	46	50	GE-S-30-R 1 1/4"-k-SC
160	38	R 1 1/2" rampa	81,0	49,0	22	55	60	GE-S-38-R 1 1/2"-k-SC

Especificaciones generales
Material:	Acero Inoxidable 1.4571
Estándar	DIN 2353 / -DIN-EN-ISO-8434-1

Aplicaciones

Industria
Automotriz
Petróleo y Gas

Preguntas Frecuentes

¿Cuáles son las tasas de presión válidas?

Las tasas de presión son válidas solo si las partes femeninas también tienen roscas cónicas.

¿Qué tamaños de tubo están disponibles?

Los tamaños de tubo disponibles son 6 mm y otros tamaños bajo solicitud.

¿Qué tipo de rosca tienen estos acoplamientos?

Estos acoplamientos tienen rosca BSP cónica.

Consejo de Experto: Asegúrese de que las partes femeninas sean compatibles con las roscas cónicas para garantizar la validez de las tasas de presión.
