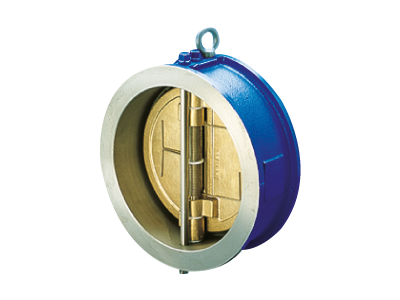

Doppelplattenschaukelventil 805 - Pumpen, Wasserversorgung, allgemeine Industrie

Dieses Doppelplattenschaukelventil kann in zwei Betriebspositionen installiert werden: horizontal und vertikal. Es benötigt minimalen Platz und verursacht sehr geringe Druckverluste. Das Doppelplattenschaukelventil 805 ist geeignet für Anwendungen wie Pumpen, Wasserversorgung, allgemeine Industrie.

Das Schließsystem funktioniert nach dem Prinzip der Doppelplatte mit Rückfeder. Die Dichtung des Doppelplattenschaukelventils ist aus Metall auf einem Elastomer-Sitz.

Die Verwendung dieser Rückschlagventile in Netzwerken, die mit Kolbenpumpen oder Kompressoren ausgestattet sind, wird nicht empfohlen.

Beschreibung :

  • DRUCK PFA/PS in bar θ EPDM 100°C - NBR 80°C
  • GEHÄUSE Gusseisen GJL epoxidbeschichtet(*) außer duktiles Eisen GJS epoxidbeschichtet
  • PLATTEN: Aluminiumbronze
  • DICHTUNG DN 50 bis 300 + 400: EPDM DN350 + 450 bis 600: NBR
  • STEM DN 50 bis 300 + 400: S.Stahl 316 DN 350 + 450 bis 600: S.Stahl 304
  • FEDER: Edelstahl
DN PFA PS Kat Réf. UV
" mm Wasser L1 L2 G1 G2
2 50 16 16 16 16 16 1 149B 3270 1
21/2 65 16 16 16 15 16 1 149B 3271 1
3 80 16 16 16 12 16 1 149B 3272 1
4 100 16 16 16 10 16 1 149B 3273 1
5 125 16 16 16 0.5 16 1 149B 3274 1
6 150 16 13 16 0.5 16 1 149B 3275 1
8* 200 16 10 16 0.5 16 1 149B 3276 1
10* 250 16 10 16 0.5 14 1 149B 3277 1
12* 300 16 10 16 0.5 11 1 149B 3278 1
14 350 16 10 16 x 10 1 149B 2590 1
16* 400 16 10 16 x 8 1 149B 3330 1
18 450 16 10 16 x 7 1 149B 2592 1
20 500 16 10 16 x 7 1 149B 2593 1
24 600 16 10 16 x 5 1 149B 2594 1

Anwendungen

  • Industrie
  • Wasser/Hydraulik
  • Bau

Häufig gestellte Fragen

In welchen Positionen kann das Ventil installiert werden?
Das Ventil kann sowohl horizontal als auch vertikal installiert werden.
Wie hoch ist der Druckverlust bei der Verwendung dieses Ventils?
Das Ventil verursacht sehr niedrige Druckverluste.
Gibt es Einschränkungen bei der Verwendung?
Die Verwendung dieser Rückschlagventile in Netzwerken mit Kolbenpumpen oder Kompressoren wird nicht empfohlen.
Expertenrat: Achten Sie darauf, das Ventil in geeigneten Anwendungen zu verwenden, um optimale Leistung zu gewährleisten.
