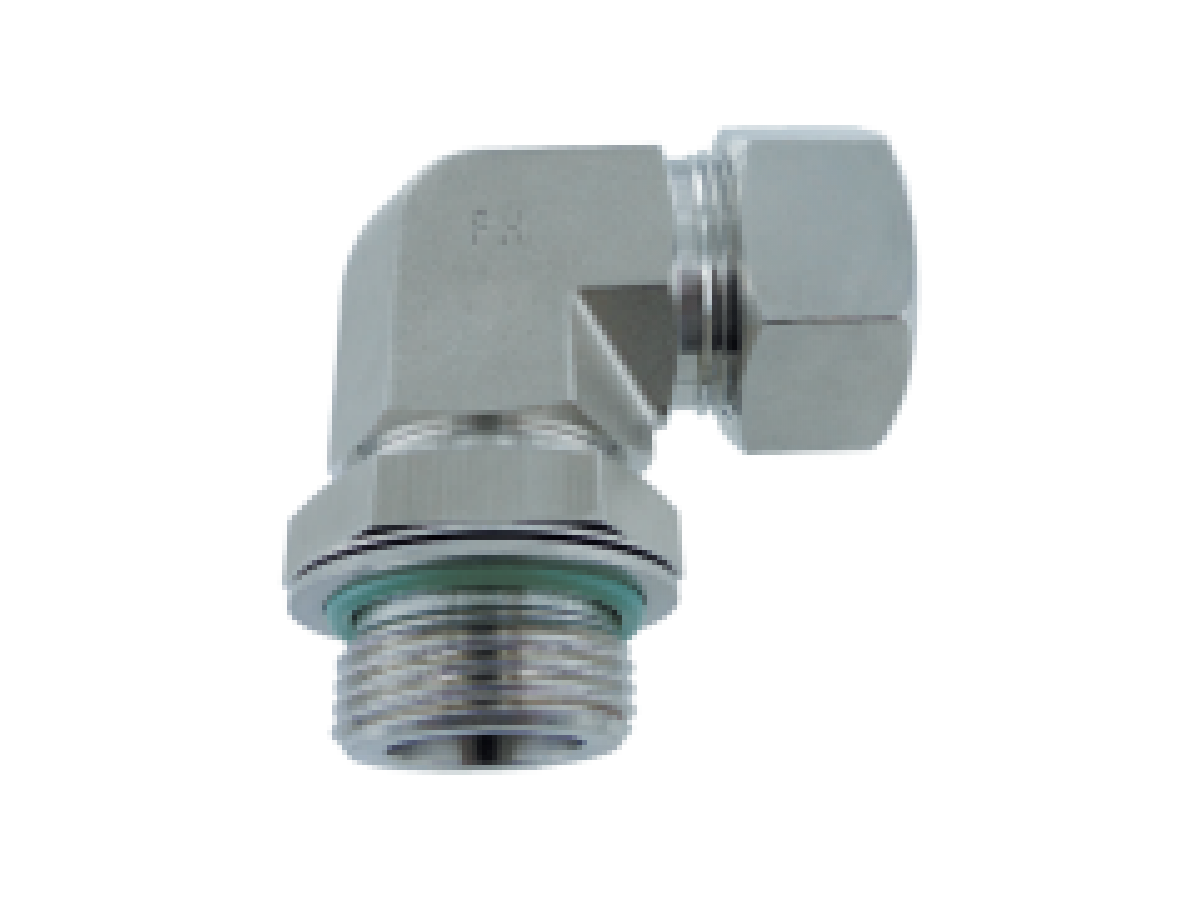

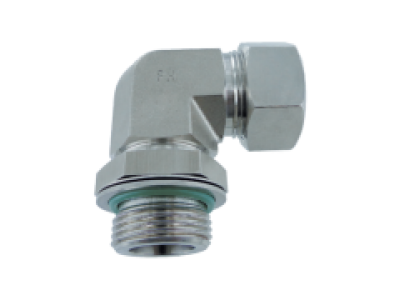

DIN2353 Schneidring - WEEV - OMD - Verstellbare Winkelkupplungen mit Sicherungsmutter
- Verstellbare Winkelkupplungen mit Sicherungsmutter
- Für Anschluss mit kleiner und großer Senkung
- Dichtung durch O-Ring (Viton) mit Sicherungsring (ISO 1179)
| Druck | Rohr-Ø | Gewinde | Bestell-Code |
|---|---|---|---|
| Serie L | |||
| 315 | 6 | G 1/8" | WEEV-LR-06-G 1/8"-OMD |
| 315 | 8 | G 1/4" | WEEV-LR-08-G 1/4"-OMD |
| 315 | 10 | G 1/4" | WEEV-LR-10-G 1/4"-OMD |
| 250 | 12 | G 3/8" | WEEV-LR-12-G 3/8"-OMD |
| 250 | 15 | G 1/2" | WEEV-LR-15-G 1/2"-OMD |
| 250 | 18 | G 1/2" | WEEV-LR-18-G 1/2"-OMD |
| 160 | 22 | G 3/4" | WEEV-LR-22-G 3/4"-OMD |
| 160 | 28 | G 1" | WEEV-LR-28-G 1"-OMD |
| 160 | 35 | G 1 1/4" | WEEV-LR-35-G 1 1/4"-OMD |
| 160 | 42 | G 1 1/2" | WEEV-LR-42-G 1 1/2"-OMD |
| Serie S | |||
| 315 | 6 | G 1/4" | WEEV-SR-06-G 1/4"-OMD |
| 315 | 8 | G 1/4" | WEEV-SR-08-G 1/4"-OMD |
| 250 | 10 | G 3/8" | WEEV-SR-10-G 3/8"-OMD |
| 250 | 12 | G 3/8" | WEEV-SR-12-G 3/8"-OMD |
| 250 | 16 | G 1/2" | WEEV-SR-16-G 1/2"-OMD |
| 250 | 20 | G 3/4" | WEEV-SR-20-G 3/4"-OMD |
| 250 | 25 | G 1" | WEEV-SR-25-G 1"-OMD |
| 160 | 30 | G 1 1/4" | WEEV-SR-30-G 1 1/4"-OMD |
| 160 | 38 | G 1 1/2" | WEEV-SR-38-G 1 1/2"-OMD |
| General specification | |
| Material: | Edelstahl 1.4571 |
| Standard | DIN 2353 / -DIN-EN-ISO-8434-1 |
Anwendungen
- Industrie
- Automobil
- Marine
Häufig gestellte Fragen
Was sind die Druckspezifikationen?
Welche Rohrdurchmesser sind verfügbar?
Welcher Gewindetyp wird verwendet?
DIN2353 Schneidring - WEEV - OMD - Einstellbare Winkelkupplungen mit Kontermutter
- Hersteller Germany
- Artikelnr. WEEV - Adjustable Elbow Couplings - OMD 8.209
- Verfügbarkeit ✅Auf Lager
