Anwendbare Norm : BCS 174 - 1992

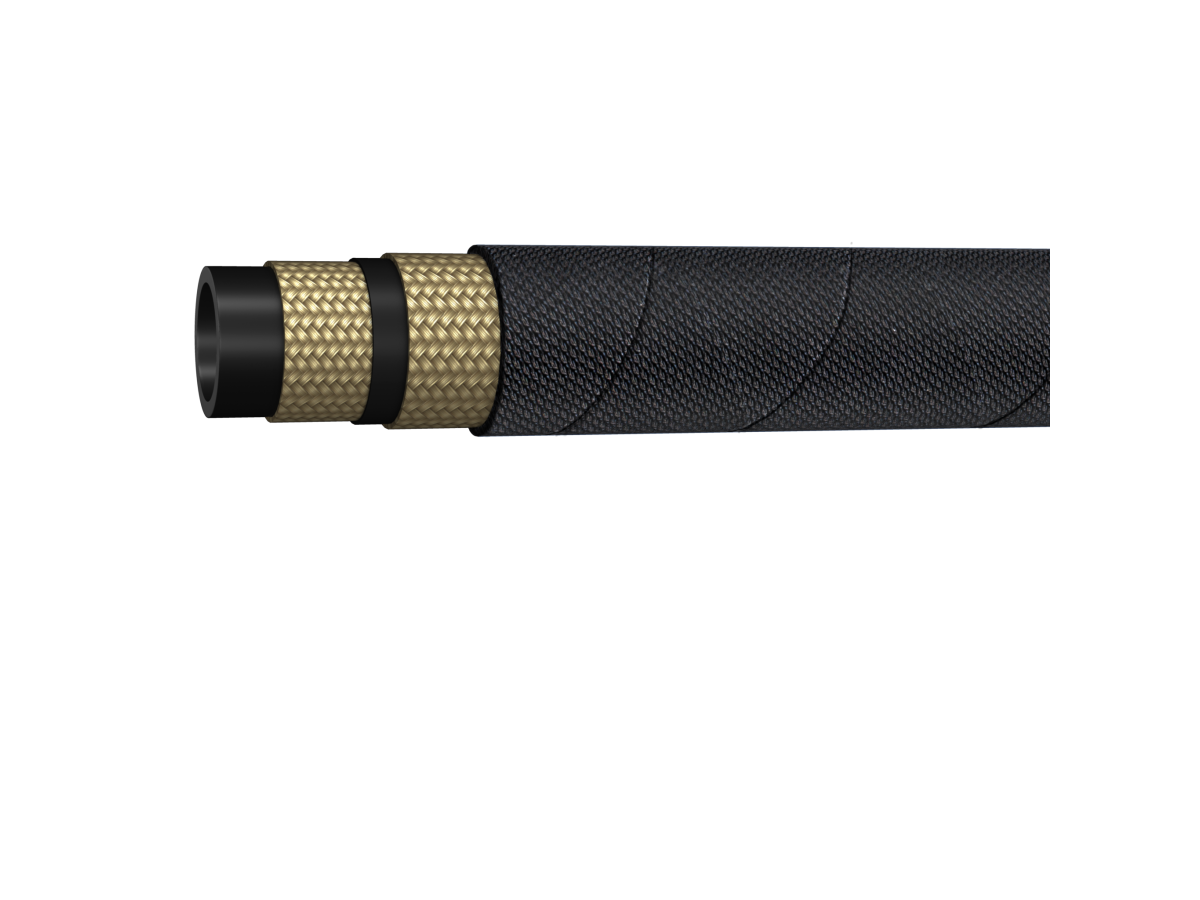

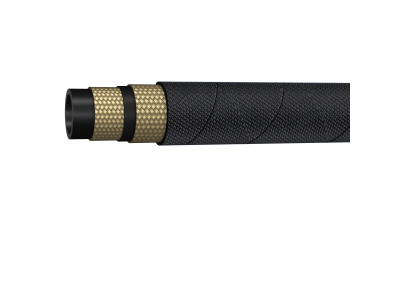

Konstruktion :
Innenschlauch : Schwarze Farbe, Synthetischer Gummi, beständig gegen Öl und Wasser
Verstärkung : Doppelte hochfeste Stahldrahtgeflechte
Außenhülle : Schwarze Farbe, Synthetischer Gummi, beständig gegen Abrieb und Witterung, Öl & Ozon. Erhältlich in gewickelter und glatter Ausführung*
Anwendung : Hochdruckhydraulikleitungen 115 bis 450 bar zur Verwendung mit petroleum-, synthetischen oder wasserbasierten Flüssigkeiten in Hydrauliksystemen. Speziell nach britischer Kohlen 174-Spezifikation hergestellt und für den Einsatz in unterirdischen Bergbaumaschinen und Stützsystemen gedacht. Auch in Langwandbergbau-Anwendungen
| Artikel Code |
Dash Größe |
DN |
 ID
|
 OD
|
 WP
|
 BP
|
 BR/r
|
 W
|
|||||
| Zoll | mm | Zoll | mm | psi | bar | psi | bar | Zoll | mm | kg/m | |||
| PH174-04 | -04 | 06 | 1/4 | 6.3 | 0.67 | 17.0 | 6525 | 450 | 26100 | 1800 | 3.9 | 100 | 0.504 |
| PH174-06 | -06 | 10 | 3/8 | 9.5 | 0.84 | 21.4 | 5510 | 380 | 22040 | 1520 | 5.1 | 130 | 0.712 |
| PH174-08 | -08 | 12 | 1/2 | 12.7 | 1.04 | 26.4 | 5295 | 365 | 21025 | 1450 | 5.9 | 150 | 0.977 |
| PH174-10 | -10 | 16 | 5/8 | 16.0 | 1.18 | 30.0 | 4060 | 280 | 16240 | 1120 | 7.5 | 190 | 1.300 |
| PH174-12 | -12 | 20 | 3/4 | 19.0 | 1.32 | 33.6 | 4060 | 280 | 16025 | 1105 | 9.1 | 230 | 1.514 |
| PH174-16 | -16 | 25 | 1 | 25.4 | 1.60 | 40.6 | 3120 | 215 | 12470 | 860 | 11.8 | 300 | 1.756 |
| PH174-20 | -20 | 31 | 1.1/4 | 31.7 | 1.87 | 47.5 | 2540 | 175 | 10005 | 690 | 15.0 | 380 | 2.090 |
| PH174-24 | -24 | 38 | 1.1/2 | 38.4 | 2.13 | 54.1 | 2175 | 150 | 8485 | 585 | 17.7 | 450 | 2.763 |
| PH174-32 | -32 | 51 | 2 | 51.1 | 2.63 | 66.8 | 1670 | 115 | 6525 | 450 | 23.6 | 600 | 3.541 |
Temperaturbereich : Dauerhaft: -40°C bis +100°C
Intermittierend : +120°C
*Glatter Überzug nur bis Größe 1" erhältlich
Anwendungen
- Bergbau
- Wasser/Hydraulik
- Industrie
Häufig gestellte Fragen
Welche Standards erfüllt der Schlauch?
Für welche Druckbereiche ist der Schlauch geeignet?
In welchen Anwendungen wird der Schlauch eingesetzt?
BERGBAUSCHLAUCH - GT174 - BCS-SCHLAUCH
- Hersteller GTeek
- Artikelnr. 174 - BCS HOSE
- Verfügbarkeit Auf Lager
