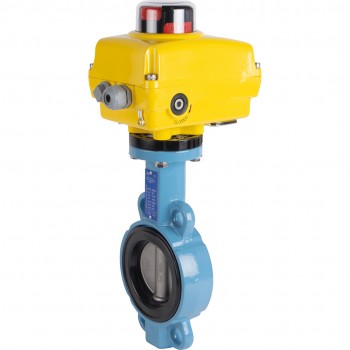

Duktile Eisen Schmetterlingsventil 1154 DN300 + NA38 230V AC

Das TTV 1154 Schmetterlingsventil hat einen duktile Eisenkörper, eine Edelstahlplatte und einen FKM-Sitz. Es wird mit einem SA/NA elektrischen Aktuator betätigt.

Details

Optionszertifikat 3.1	Ja
Maximales Delta P (bar)	10
Welle/Mitnehmer Material	Edelstahl 304
Manuelle Übersteuerung	Mit Handrad
Entkoppelbar	Ja
DN	300
Betriebsdienst	S2 Betriebsdienst - 70%
Gesicht zu Gesicht (mm)	78.0
Schutzklasse (IP)	IP 67
Drehmomentbegrenzer	Ja
Empfohlener Standort	Außen
Sitz	FKM
Gehäusematerial	Duktile Eisen
Anzahl der Wege	2
Plattenmaterial	Edelstahl CF8M
PS (bar)	16
Leistung (W)	60
Anschlüsse	Zwischen Flanschen PN10/16 #150
Antikondensationsheizung	Standard
Positive Sicherheit	Nein
Funktion	Ein-Aus
Elektrischer Aktuatortyp	NA 38
Elektrische Aktuatorserie	SA/NA-Serie
Betriebszeit (s)	24.0
Spannung	230 V AC
TS max (°C)	150
TS min (°C)	-5
Schmetterlingsventil Design	Konzentrisch
Wafer/Lug	Wafer
Garantiezeitraum	1 Jahr
CE	Risikokategorie III
Elektrischer Anschluss	Über Kabeldurchführung M20 x 1.5
Feuerfest	Nein

Technisches Datenblatt 1154 Rob Schmetterling Edelstahl/FPM mit Ohren + NA    pdf - 2.8 mo

Technisches Datenblatt 1154 - Rob Schmetterling Edelstahl/FPM mit Ohren + SA05    pdf - 2 mo

Datenblatt 1154 - Schmetterlingsventil Edelstahl/FPM + Aktuator SA05    pdf - 2 mo

Datenblatt 1154 - Schmetterlingsventil Edelstahl/FPM + Aktuator NA    pdf - 2.8 mo

Hauptkategorie Betätigte Absperrklappen

Anwendungen

• Industrie
• Automobil
• Marine

Häufig gestellte Fragen

Was ist das maximale delta P?

10 bar

Welches Material wird für die Welle verwendet?

Edelstahl 304

Wie erfolgt die manuelle Übersteuerung?

Mit Handrad

Expertenrat: Achten Sie darauf, die Ventile regelmäßig zu warten, um eine optimale Leistung zu gewährleisten.
