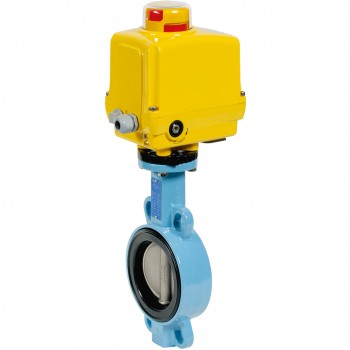

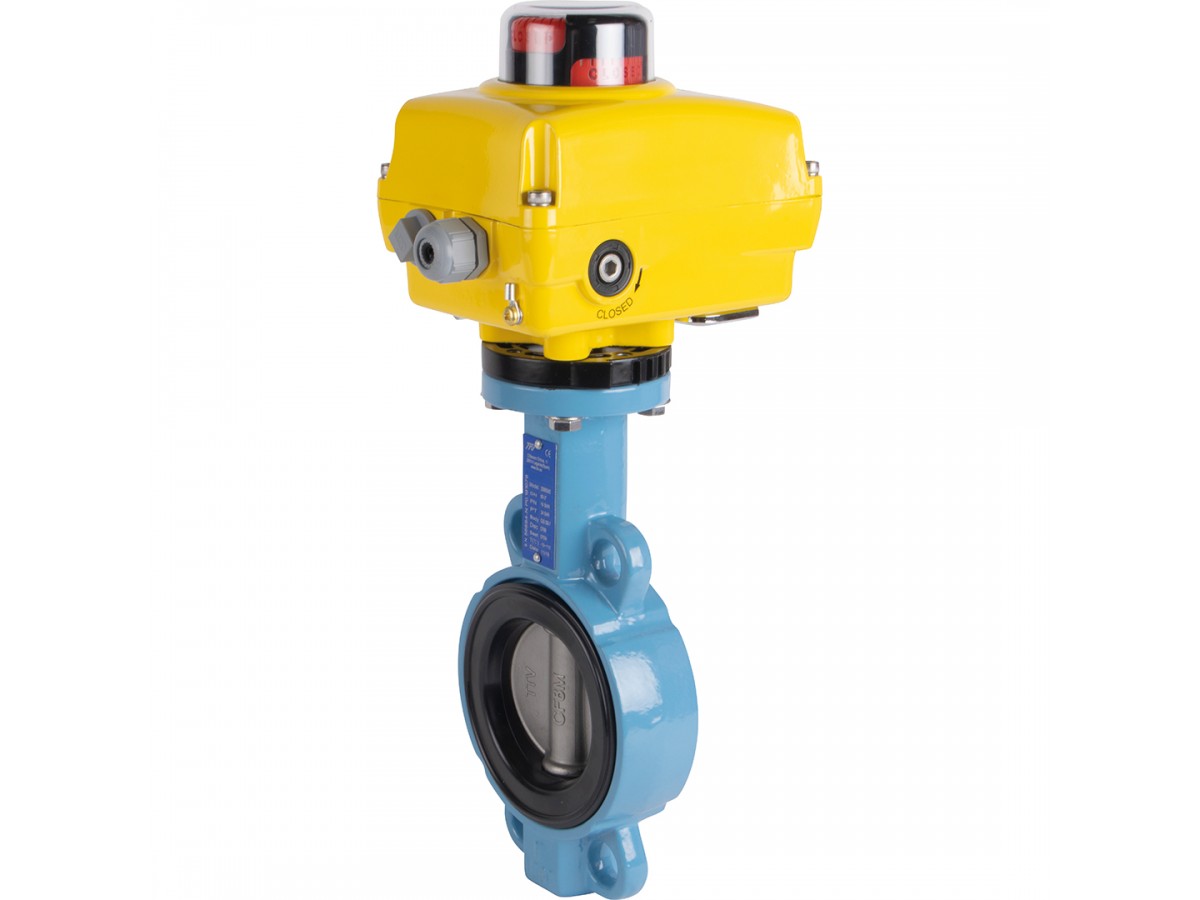

Duktile Eisen Butterfly-Ventil 1150LT10 DN200 + NA15 230V AC

Das TTV 1150 ACS Butterfly-Ventil hat einen duktile Eisenkörper, eine Scheibe aus Edelstahl oder duktilem Eisen und einen EPDM-Sitz. Es wird von einem SA/NA elektrischen Aktuator betätigt. ACS-Zulassung. PS: 10 bar - TS: -10 / +110°C.

Details

Optionszertifikat 3.1	Ja
Maximales Delta P (bar)	10
Welle/Material	Edelstahl 420
Manuelle Übersteuerung	Mit Handrad
Entkoppelbar	Ja
DN	200
Betriebsdienst	S2 Betriebsdienst - 70%
Gesicht zu Gesicht (mm)	60.0
Schutzklasse (IP)	IP 67
Drehmomentbegrenzer	Ja
Empfohlener Standort	Außenbereich
Sitz	EPDM
Körpermaterial	Duktile Eisen
Anzahl der Wege	2
Scheibenmaterial	Duktile Eisen mit Rilsan-Beschichtung
PS (bar)	10
Anschlüsse	Zwischen Flanschen PN10/16 #150
Antikondensationsheizung	Standard
Positive Sicherheit	Nein
Funktion	Ein-Aus
Elektrischer Aktuatortyp	NA 15
Elektrische Aktuatorserie	SA/NA-Serie
Betriebszeit (s)	20.0
Spannung	230 V AC
TS max (°C)	110
TS min (°C)	-15
Butterfly-Ventil-Design	Konzentrisch
Wafer/Lug	Wafer
Garantiezeitraum	1 Jahr
CE	Risikokategorie III
Elektrischer Anschluss	Über Kabeldurchführung M20 x 1.5
Feuerfest	Nein

Zertifikat ACS für Butterfly-Ventil 1150LT mit elektrischem Servomotor SQ    pdf - 752.3 ko

Technisches Datenblatt 1150 LT10 Butterfly-Ventil ACS Gusseisen/EPDM mit Ohren + SA    pdf - 2 mo

Technisches Datenblatt 1150 LT10 Butterfly-Ventil ACS Gusseisen/EPDM mit Ohren + NA    pdf - 2.7 mo

Datenblatt 1150 LT10 Butterfly-Ventil ACS Gusseisen/EPDM mit Ohren + SA    pdf - 2 mo

Datenblatt 1150 LT10 Butterfly-Ventil ACS Gusseisen/EPDM mit Ohren + NA    pdf - 2.8 mo

Hauptkategorie Betätigte Absperrklappen

Anwendungen

• Industrie
• Automobil
• Marine

Häufig gestellte Fragen

Was ist das maximale delta P?

Das maximale delta P beträgt 10 bar.

Welches Material wird für die Welle verwendet?

Die Welle besteht aus Edelstahl 420.

Gibt es eine manuelle Übersteuerung?

Ja, die manuelle Übersteuerung erfolgt von Hand.

Expertenrat: Achten Sie darauf, die Ventile regelmäßig zu warten, um eine optimale Leistung sicherzustellen.
